SAVEx 07.2
Raccordement électrique
5.2.2. Câbles : connecter
30
SAVEx16.2 / SARVEx 07.2
2. Insérer les presse-étoupes adaptés aux câbles de liaison.
Information : Lors de la sélection des presse-étoupes, respecter le type de
protection (avec approbation Ex e ou Ex d) et indice de protection IP (cf. plaque
signalétique).
L'indice de protection IP indiqué sur la plaque signalétique ne peut être garanti
qu'en cas d'utilisation de presse-étoupes adaptés.

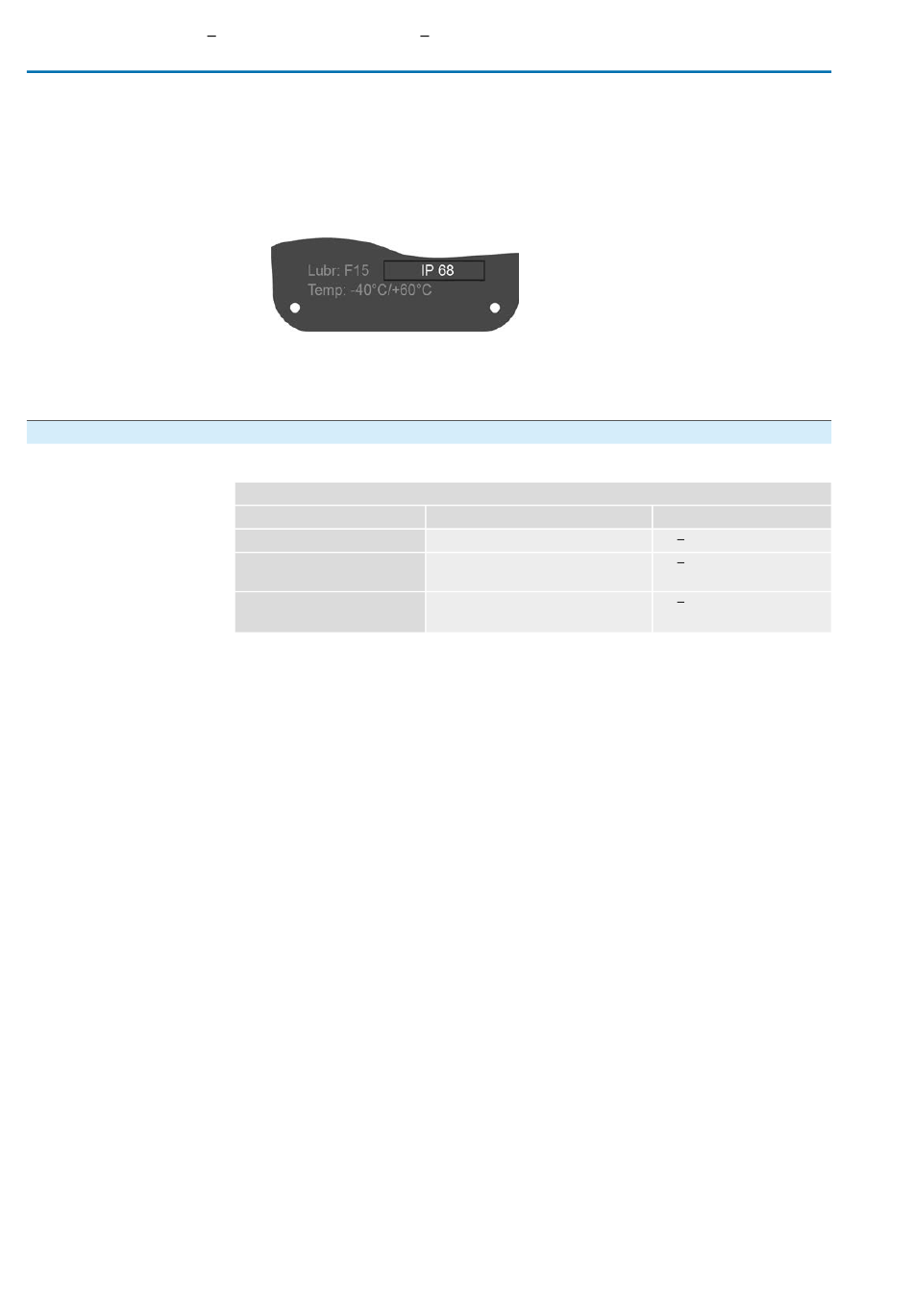

Figure 22 : Plaque signalétique, exemple avec indice de protection IP68
Information : Pour des câbles blindés : Utiliser des presse-étoupes CEM.
3. Les entrées de câbles doivent être équipées de bouchons adaptés et approuvés
au type de protection.
Tableau 14 :
Sections de raccordement et couples de serrage des bornes
Désignation
Contacts de puissance (U, V, W)
Connexion pour la mise à la terre
(PE)
Contacts de commande (1 à 50)
1. Dénuder les câbles et insérer les câbles dans les presse-étoupes.
2. Serrer les presse-étoupes en appliquant le couple prescrit afin de garantir l'indice
de protection défini.
Information : Pour des câbles blindés : Relier le bout du blindage de câble au
carter au moyen du presse-étoupe (mise à la terre).
3. Dénuder les fils du câble.
4. Pour les câbles souples : Utiliser des embouts selon NF C 63023.
5. Brancher les câbles selon le schéma de câblage de l'accusé de réception.
SARVEx16.2 Bloc de commande : électronique (MWG)
ACVExC 01.2 Non-intrusif EtherNet/IP
Sections de raccordement
max. 10 mm² (souple ou rigide)
max. 10 mm² (souple ou rigide)
maxi. 2,5 mm² (souple), ou
maxi. 4 mm² (rigide)
Couples de serrage
1,5 1,8 Nm
3,0 4,0 Nm
0,6 0,8 Nm
