AUMA SAVEx 07.2 Instructions De Service page 35

SAVEx 07.2 SAVEx16.2 / SARVEx 07.2
ACVExC 01.2 Non-intrusif EtherNet/IP
6.2. Fonctionnement moteur
6.2.1. Manœuvre locale du servomoteur
SARVEx16.2 Bloc de commande : électronique (MWG)

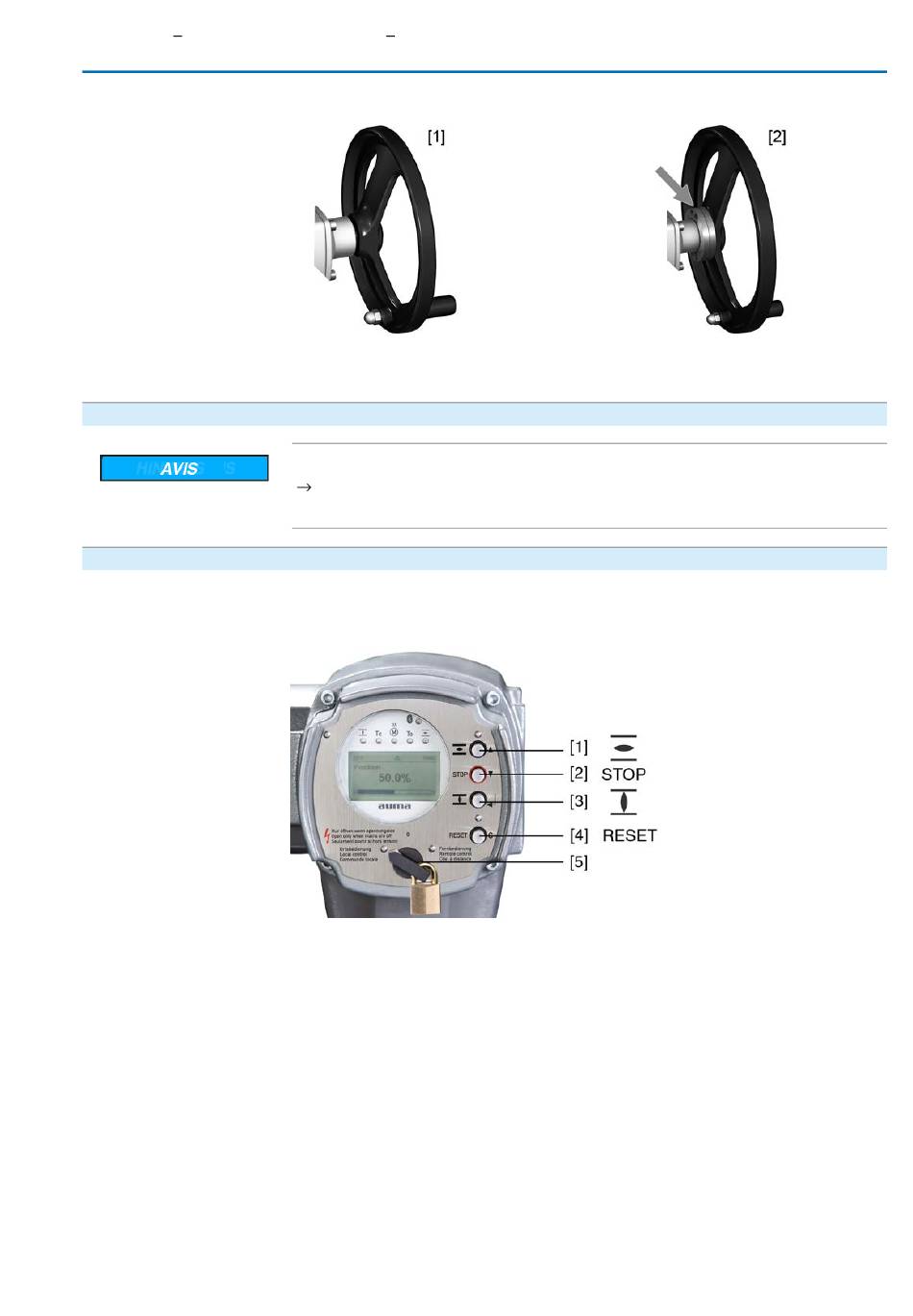

Figure 28 : Volant avec/sans protection de surcharge
[1] Volant sans protection de surcharge (standard)
[2] Volant avec protection de surcharge/moyeu de sécurité (option)
Un mauvais réglage de base risque de détériorer la vanne !
Avant l'opération électrique du servomoteur, procéder aux réglage de base du
« type d'arrêt » et « des limiteurs de couple ».
La manœuvre locale du servomoteur se fait à l'aide des boutons-poussoirs de la
commande locale de la commande de servomoteur.
Figure 29 : Commande locale
[1] Bouton-poussoir pour la commande de manœuvre en direction OUVERTURE
[2] Bouton-poussoir STOP
[3] Bouton-poussoir pour la commande de manœuvre en direction FERMETURE
[4] Bouton-poussoir RESET (RAZ)
[5] Sélecteur
Fonctionnement
35
