Montage
4.4. Montage du servomoteur sur la vanne
4.4.1. Ecrou de tige de la forme d'accouplement type A : usiner
Information
18
SAVEx16.2 / SARVEx 07.2

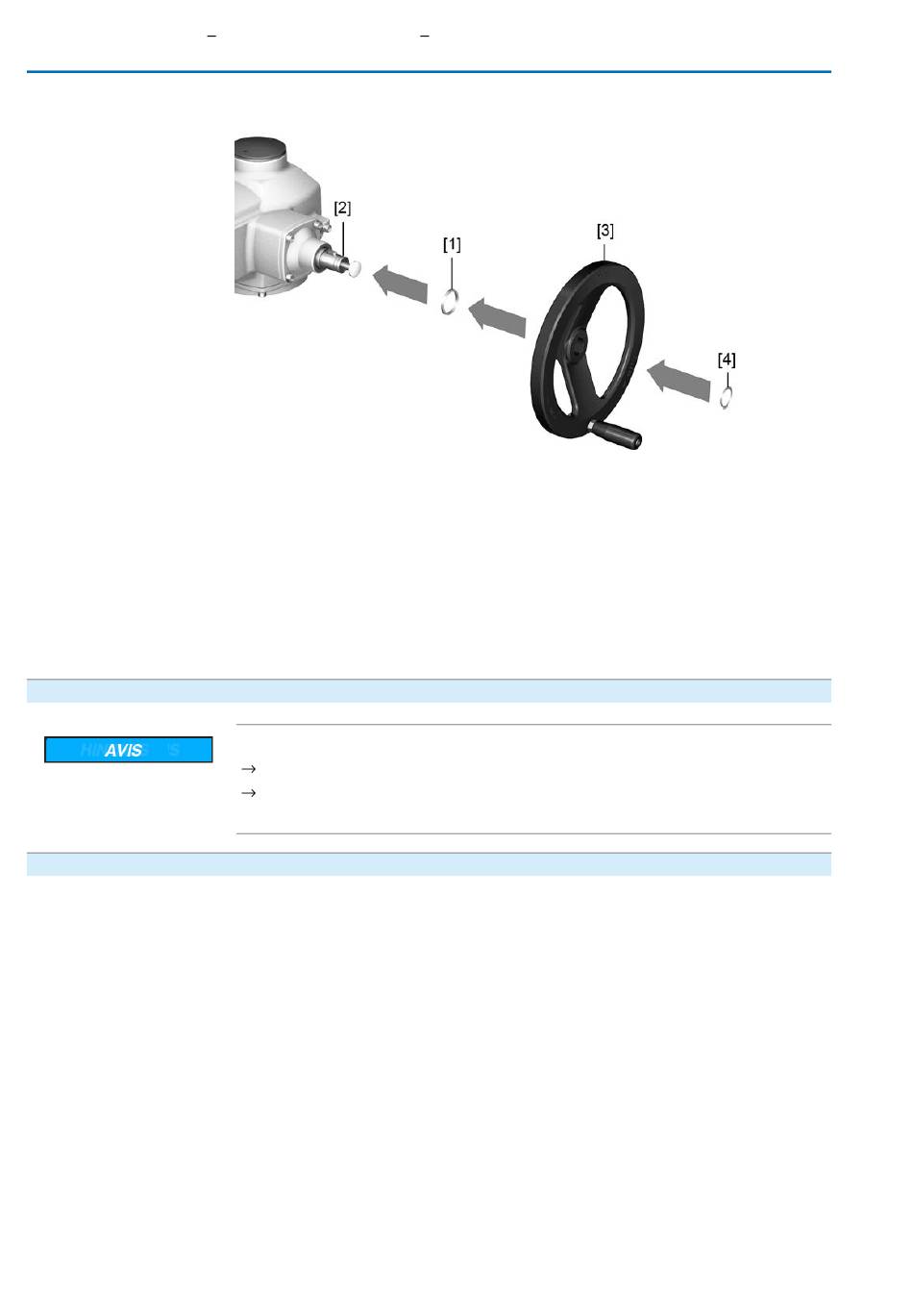

Figure 10 : Volant
[1] Entretoise
[2] Arbre d'entrée
[3] Volant
[4] Circlip
1. Si requis, placer l'entretoise [1] sur l'arbre d'entrée [2].
2. Placer le volant [3] sur l'arbre d'entrée.
3. Fixer le volant [3] à l'aide du circlip [4].
Information : Le circlip [4] est joint aux instructions de service qui sont livrées
dans une pochette résistante, attachée à l'appareil.
Formation de corrosion par peinture endommagée et condensation d'eau !
Effectuer les retouches de peinture après toute intervention sur l'appareil.
Effectuer le raccordement électrique immédiatement après le montage afin
d'assurer que la résistance de chauffage réduise tout risque de condensation.
Cette procédure n'est requise qu'en cas d'écrou de tige non-alesé ou avec un avant
trou.
La version exacte du produit est disponible sur la fiche technique relative à la com-
mande ou l'application Assistant App.
