AUMA SAVEx 07.2 Instructions De Service page 68

SAVEx 07.2
Mise en service (réglages/options dans le servomoteur)
Eléments de réglage

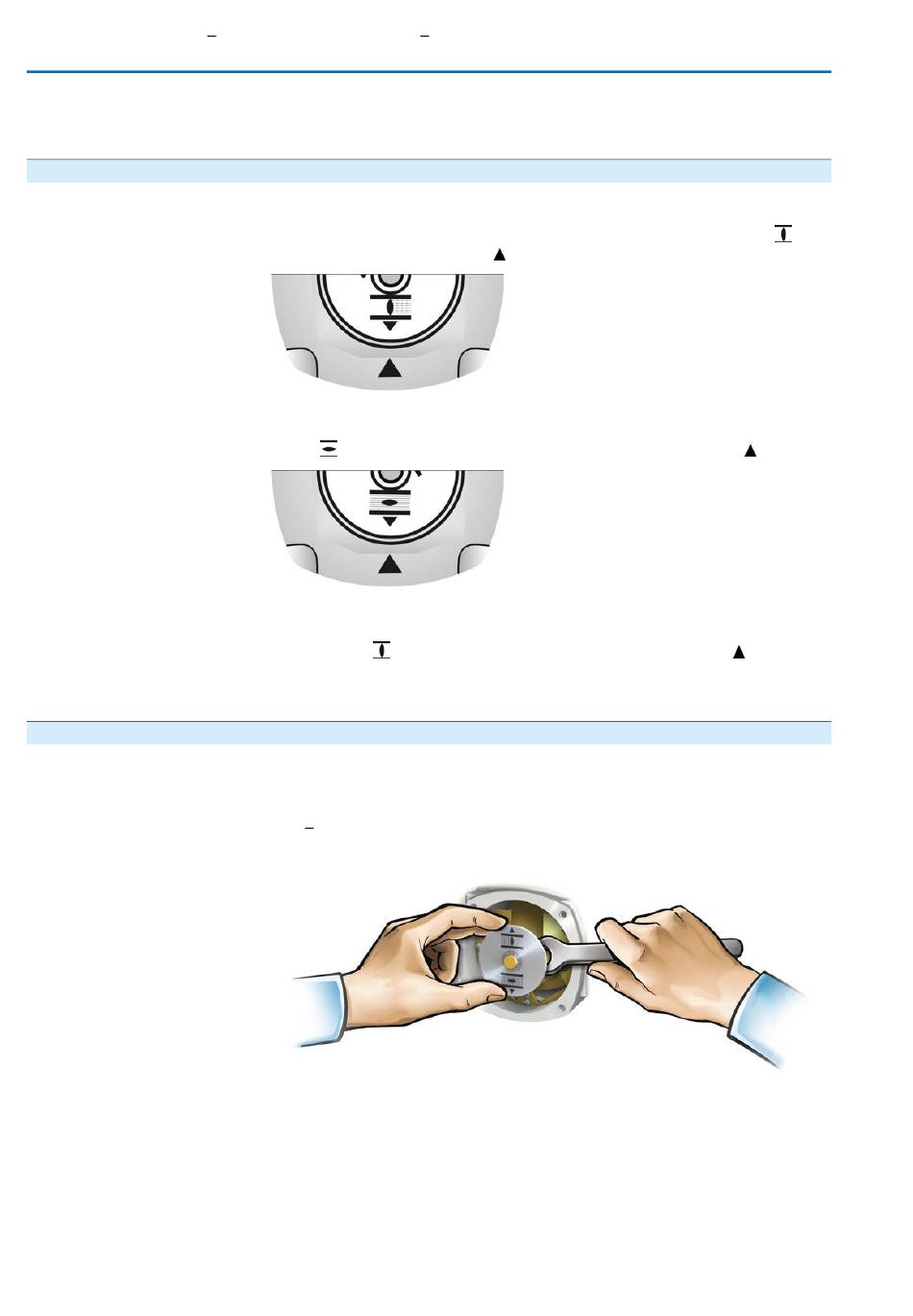

10.3.1. Indicateur de position mécanique : régler
10.3.2. Palier d'engrenage du réducteur : vérifier/régler
Information
68
SAVEx16.2 / SARVEx 07.2
L'indicateur de position est situé dans le boîtier de commande du servomoteur. Tout
réglage requiert l'ouverture préalable du boîtier de commande. Se référer à <Boîtier
de commande : ouvrir/fermer>.
1. Manœuvrer la vanne en position finale FERMEE.
2.
Tourner le disque indicateur inférieur jusqu'à l'alignement du symbole
(FERME) au repère indicateur
3. Manœuvrer le servomoteur en position finale OUVERTE.
4. Retenir le disque indicateur inférieur et tourner le disque supérieur avec le sy-
mbole (OUVERT) jusqu'à son alignement au repère indicateur
5. Manœuvrer la vanne de nouveau en position finale FERMEE.
6. Vérifier le réglage :
Si le symbole (FERME) ne s'aligne plus au repère indicateur
6.1 Répéter le réglage.
6.2 Vérifier/régler le palier d'engrenage du réducteur.
Ce test/réglage n'est requis qu'en cas d'une modification ultérieure des tours/course
du servomoteur. Il peut être nécessaire de remplacer alors le bloc de commande :
La plage de course réglable est indiquée sur la fiche technique relative à la commande
(p.ex. « 1 500 tr/course »).
1. Retirer le disque indicateur. Utiliser éventuellement une clé plate comme levier.
