AUMA SAVEx 07.2 Instructions De Service page 45

SAVEx 07.2 SAVEx16.2 / SARVEx 07.2
ACVExC 01.2 Non-intrusif EtherNet/IP
Axe de point de référe-
nce
7.2.2. Affichages d'état selon la catégorie AUMA
SARVEx16.2 Bloc de commande : électronique (MWG)
La direction de la commande de manœuvre est indiquée à l'aide d'une flèche
au-dessus de l'affichage sous forme de barre-graphe. L'illustration montre la
commande de manœuvre en direction FERMETURE.

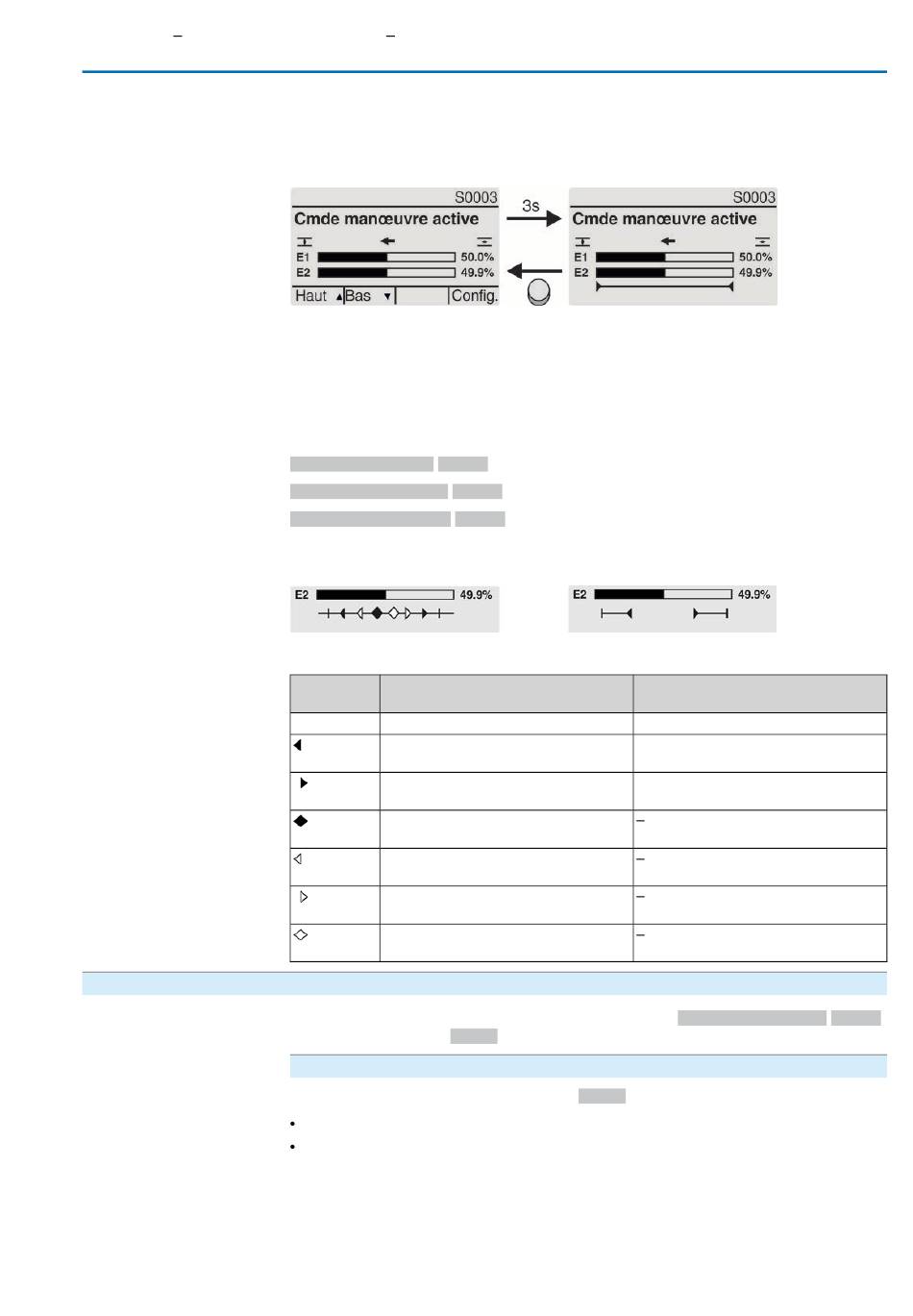

Figure 47 : Affichage pour contrôle de valeur consigne (positionneur)
E1 Valeur consigne de position
E2 Valeur réelle de position
Les points de référence et leur comportement de manœuvre (profil de manœuvre)
sont indiqués sur l'axe des points de référence.
Les symboles ne sont indiqués que lorsqu'au moins une des fonctions suivantes est
activée :
Profil de manœuvre M0294
Fonct. pas à pas FER M0156
Fonct. pas à pas OUV M0206
Figure 48 : Exemples : à gauche les points de référence (positions intermédiaires)
; à droite mode pas à pas
Tableau 19 : Symboles sur l'axe des points de référence
Symbole Point de référence (position intermé-
diaire) avec profil de manœuvre
| Point de référence sans réaction
Stop pour manœuvre en direction
FERMETURE
Stop pour manœuvre en direction OU-
VERTURE
Stop pour manœuvre en directions
OUVERTURE et FERMETURE
Pause pour manœuvre en direction
FERMETURE
Pause pour manœuvre en direction
OUVERTURE
Pause pour manœuvre en directions
OUVERTURE et FERMETURE
Ces affichages sont disponibles lorsque le paramètre Catégorie diagnostic M0539
est réglé sur la valeur AUMA.
Alarmes (S0005)
Dans le cas d'un alarme, l'écran affiche S0005 :
le nombre d'alarmes générés
après env. 3 secondes un point d'interrogation clignotant
Indications
Mode pas à pas
Fin mode pas à pas
Point de démarrage du pas à pas en
direction FERMETURE
Point de démarrage du pas à pas en
direction OUVERTURE
45
