5.3. Prise de terre extérieure
Application
5.4. Accessoires pour raccordement électrique
5.4.1. Commande de servomoteur sur support mural
Montage
Application
Références pour installa-
tions avec support mural
5.4.2. Support temporaire
Application
SARVEx16.2 Bloc de commande : électronique (MWG)

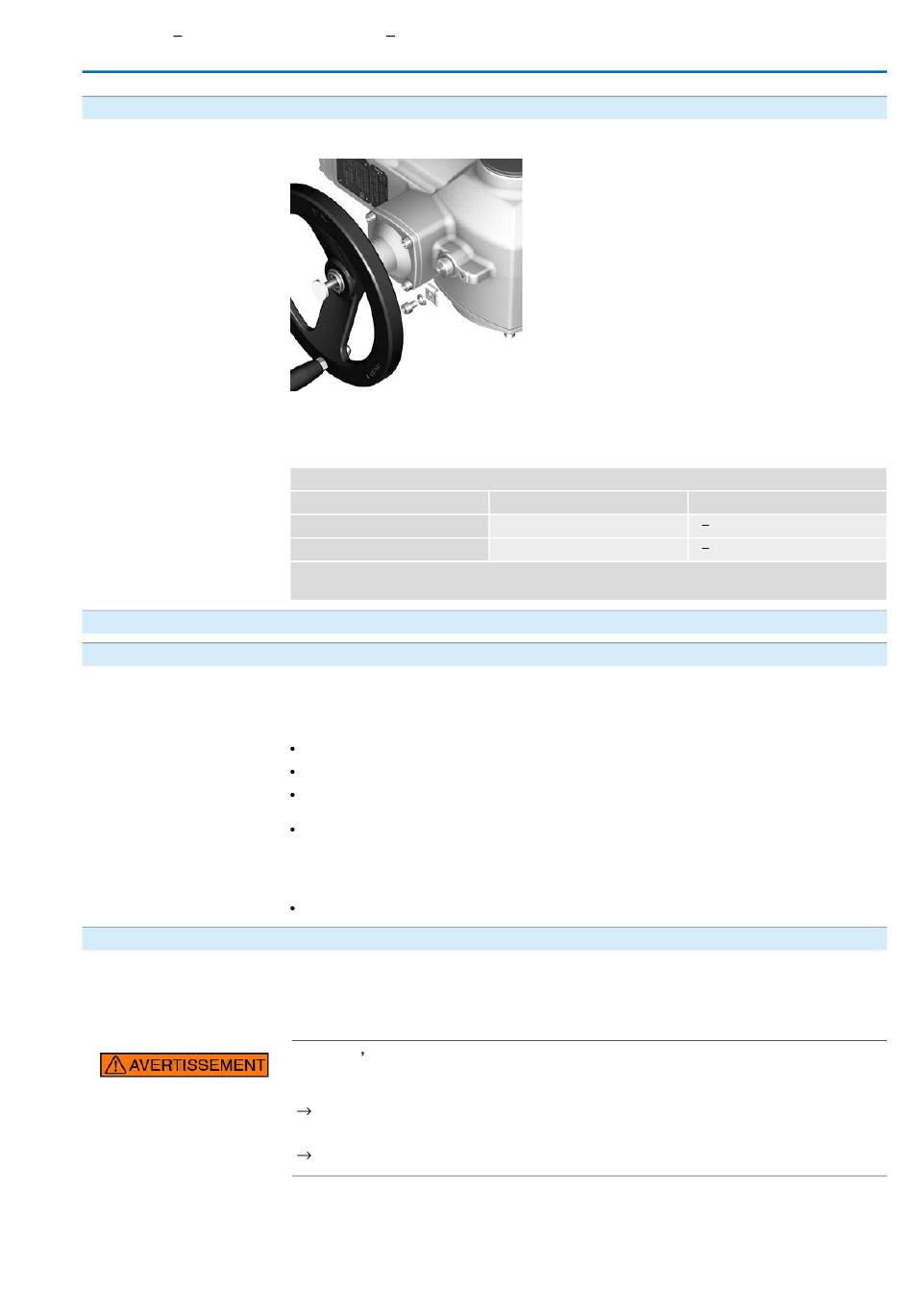

Figure 26 : Prise de terre du servomoteur multitours
Prise de terre extérieure (barrette de connexion) pour raccordement à la
compensation du potentiel.
Tableau 15 :
Sections de raccordement et couples de serrage de la prise de terre
Type de fil
Âme pleine rigide ou multibrin
Multibrin souple
Pour des fils multibrins souples, la connexion se fait à l'aide d'une cosse de câble. Lors de la connexion
de deux fils sous une barrette de connexion, ces fils doivent être de même section.
Le support mural permet un montage déporté de la commande du servomoteur du
servomoteur.
Lorsque le servomoteur est installé dans un endroit difficilement accessible.
Pour des températures élevées au niveau du servomoteur.
Lors de vibrations élevées au niveau du servomoteur.
La longueur maximum admissible du câble entre la commande locale déportée
et le servomoteur s'élève à 16 m maximum.
Des longueurs plus élevées requièrent un filtre externe (disponible sur dema-
nde).
Nous recommandons l'utilisation du jeu de câbles « LSW » fourni par AUMA.
Support temporaire pour une conservation sûre du connecteur ou du capot retiré.
Pour empêcher le contact direct et pour protéger contre les influences de
l'environnement.
Risque d explosion !
Risque d'entraîner la mort ou des blessures graves.
Avant l'ouverture de l'appareil (retirer le connecteur), s'assurer de l'absence de
gaz et de courant.
NE PAS mettre l'appareil en marche en atmosphère potentiellement explosible.
Sections de raccordement
2,5 mm² à 6 mm²
1,5 mm² à 4 mm²
Raccordement électrique
Couples de serrage
3 4 Nm
3 4 Nm
