SAVEx 07.2
Raccordement électrique
5.2. Raccordement électrique KES
Bref descriptif
28
SAVEx16.2 / SARVEx 07.2
Tableau 12 : Vitesse de transmission/longueur de câble pour une topologie étoile ou un câblage point à
point
Vitesse de communica- Longueur de câble maxi. entre deux participants de réseau pour des câbles
tion (kbit/s) en cuivre
10/100 Mbits/s 100 m

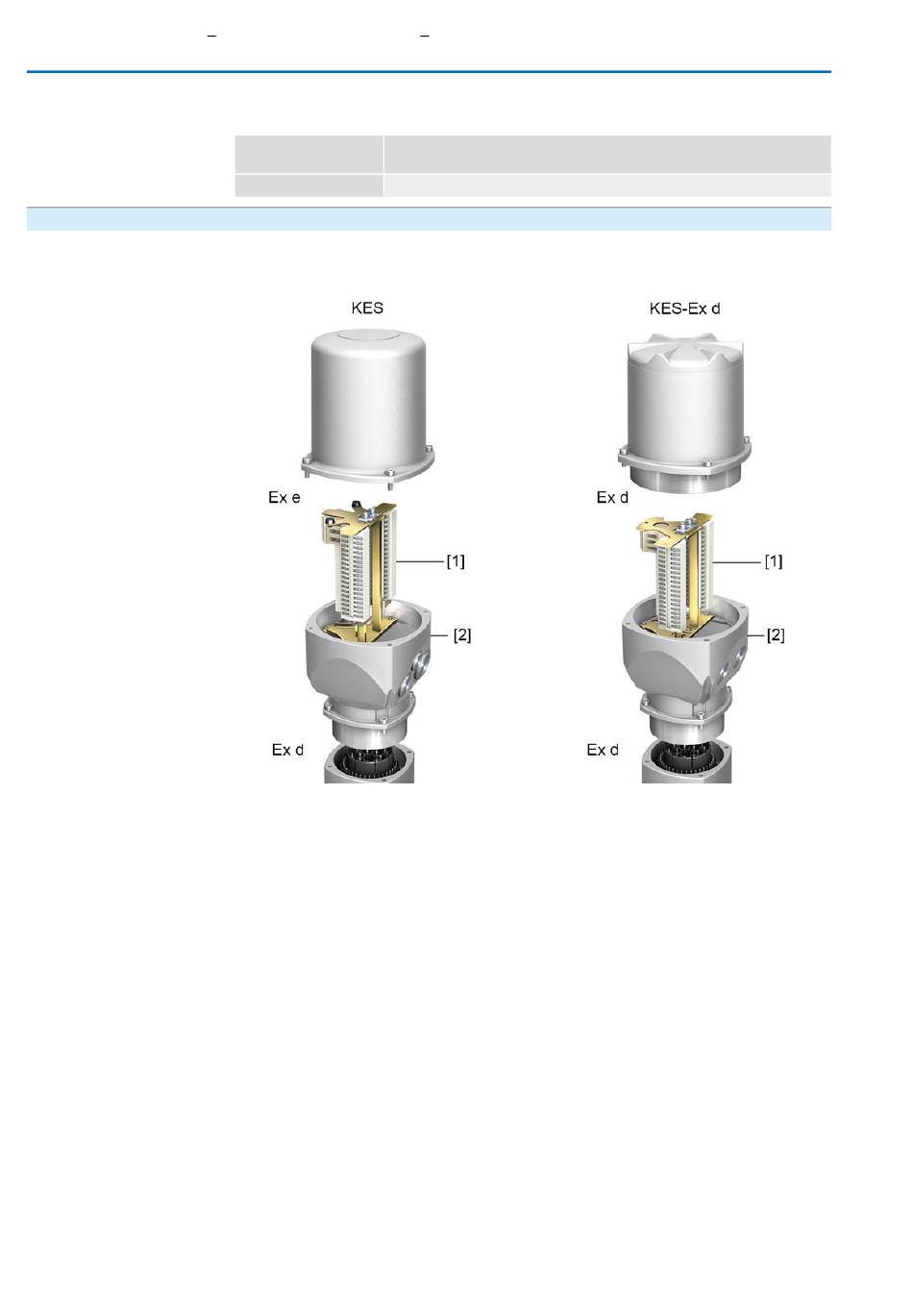

Figure 20 : Raccordement électrique KES
[1] Barrette à bornes
[2] Cadre de connexion
Raccordement électrique enfichable KES avec barrette à bornes pour contacts de
puissance et de contrôle.
Entrée de câble par le cadre de connexion. Capot en version KES-e pour boîtier de
raccordement en type de protection Ex e (sécurité augmentée). Capot en version
KES-Ex d pour boîtier de raccordement en type de protection Ex d (enveloppe
antidéflagrante).
L'enfichage se fait à l'aide du cadre de connexion. Pour relier les câbles, il suffit de
retirer le capot. Le cadre de connexion reste sur l'appareil. A cet effet, l'intérieur
antidéflagrant de l'appareil relié reste fermé.
