Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche

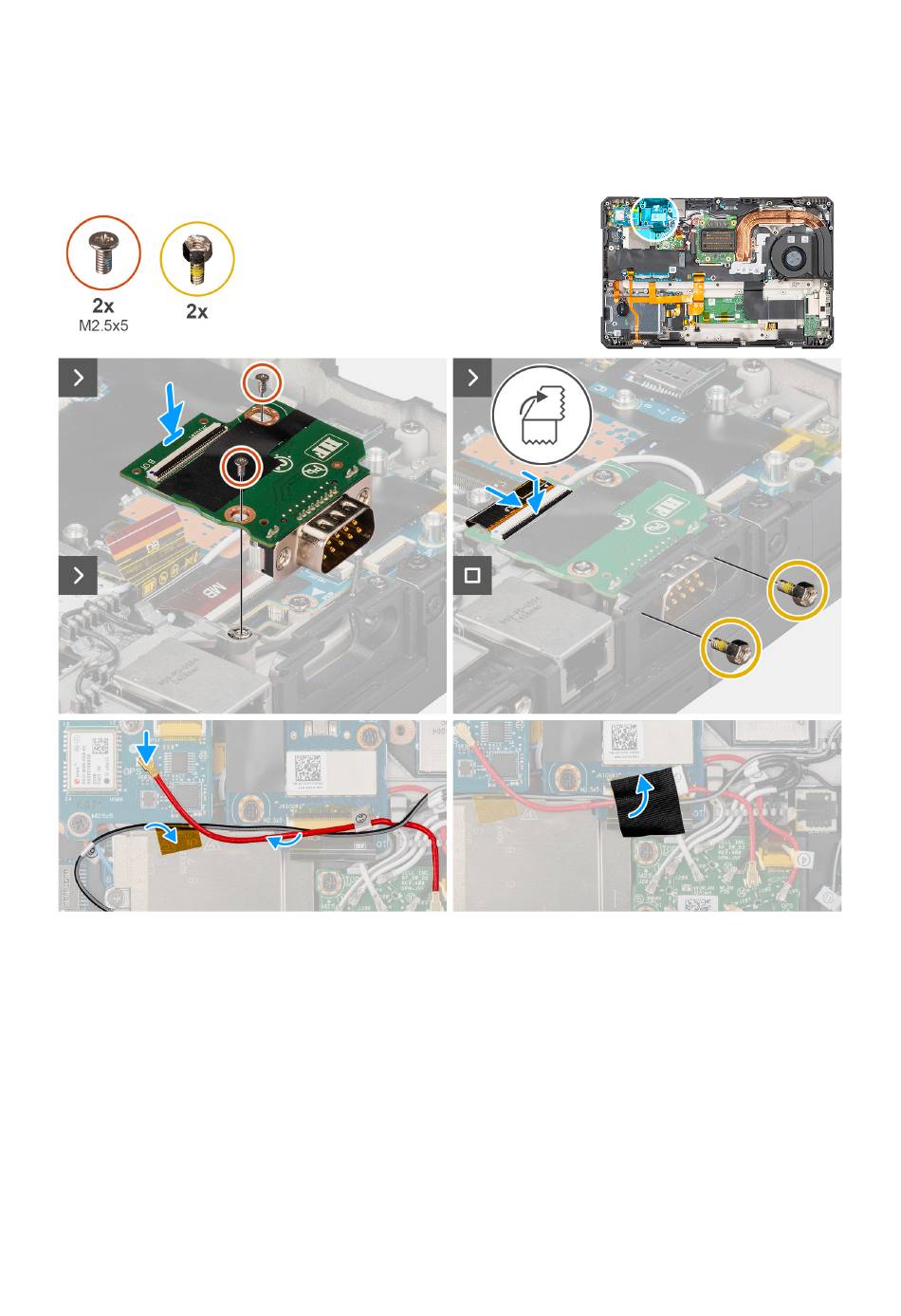

L'image suivante indique l'emplacement de la carte d'E/S série arrière en option et illustre la procédure d'installation.
Figure 60. Installation de la carte d'E/S série arrière en option
Étapes
1. Alignez les trous de vis de la carte d'E/S série arrière en option avec ceux du boîtier.
2. Remettez en place les deux vis (M2.5x3) qui fixent la carte d'E/S série arrière en option au boîtier.
3. Soulevez le rabat et connectez le câble imprimé plat d'E/S arrière au connecteur sur la carte.
4. Remettez en place les deux vis époxy (4-40x6.5) qui fixent la carte d'E/S série arrière au boîtier.
5. Faites passer les câbles dans les guides d'acheminement et connectez le câble de l'antenne GPS à la carte GPS.
6. Collez le ruban adhésif sur la carte d'E/S série arrière en option.
Étapes suivantes
1. Installez le cache de fond.
2. Installez le support de disque
98 Retrait et installation des unités remplaçables sur site (FRU)
SSD.
