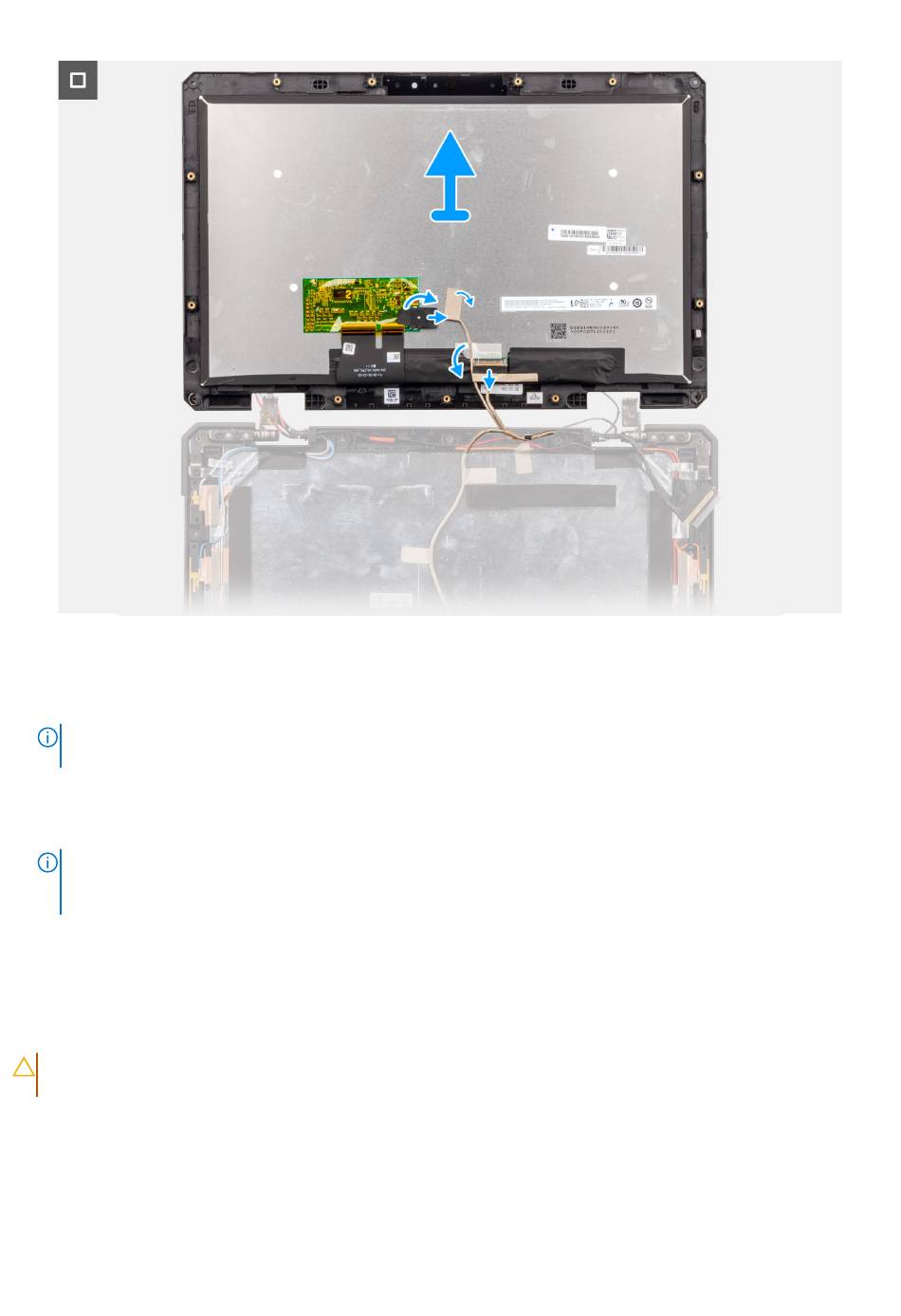

Figure 115. Retrait de l'assemblage du panneau d'écran
Étapes
1. Retirez les quatre vis époxy (M2,5x6, T8) qui fixent l'assemblage du panneau d'écran à l'assemblage du capot arrière de l'écran.
REMARQUE : Ces vis sont recouvertes d'époxy et sont solidement fixées, ce qui nécessite plus de couple pour les retirer. Pour
éviter d'endommager les vis et le plastique environnant, utilisez le tournevis approprié pour chaque type de vis.
2. Fermez le capot et retirez les 11 vis (M2,5x6, T8) qui fixent l'assemblage du panneau d'écran à l'assemblage du capot arrière de l'écran.
3. Utilisez une pointe en plastique pour faire levier et ouvrir délicatement les côtés supérieur, gauche et droit de l'assemblage du panneau
d'écran.
REMARQUE : Quand vous faites levier pour ouvrir l'assemblage du panneau d'écran, assurez-vous de le faire sur tout le bord
extérieur de la bordure d'écran à l'aide de votre main ou d'une pointe en plastique. L'utilisation d'un tournevis ou de tout autre
objet pointu peut endommager le capot de l'écran.
4. Retournez l'assemblage du panneau d'écran et déconnectez le câble eDP de son connecteur sur le panneau d'écran.
5. Débranchez le câble d'écran tactile de son connecteur sur la carte de l'écran tactile.
Installation de l'assemblage du panneau d'écran
PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens
de maintenance agréés.
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche
Les images suivantes indiquent l'emplacement de l'assemblage du panneau d'écran et illustrent la procédure d'installation.
