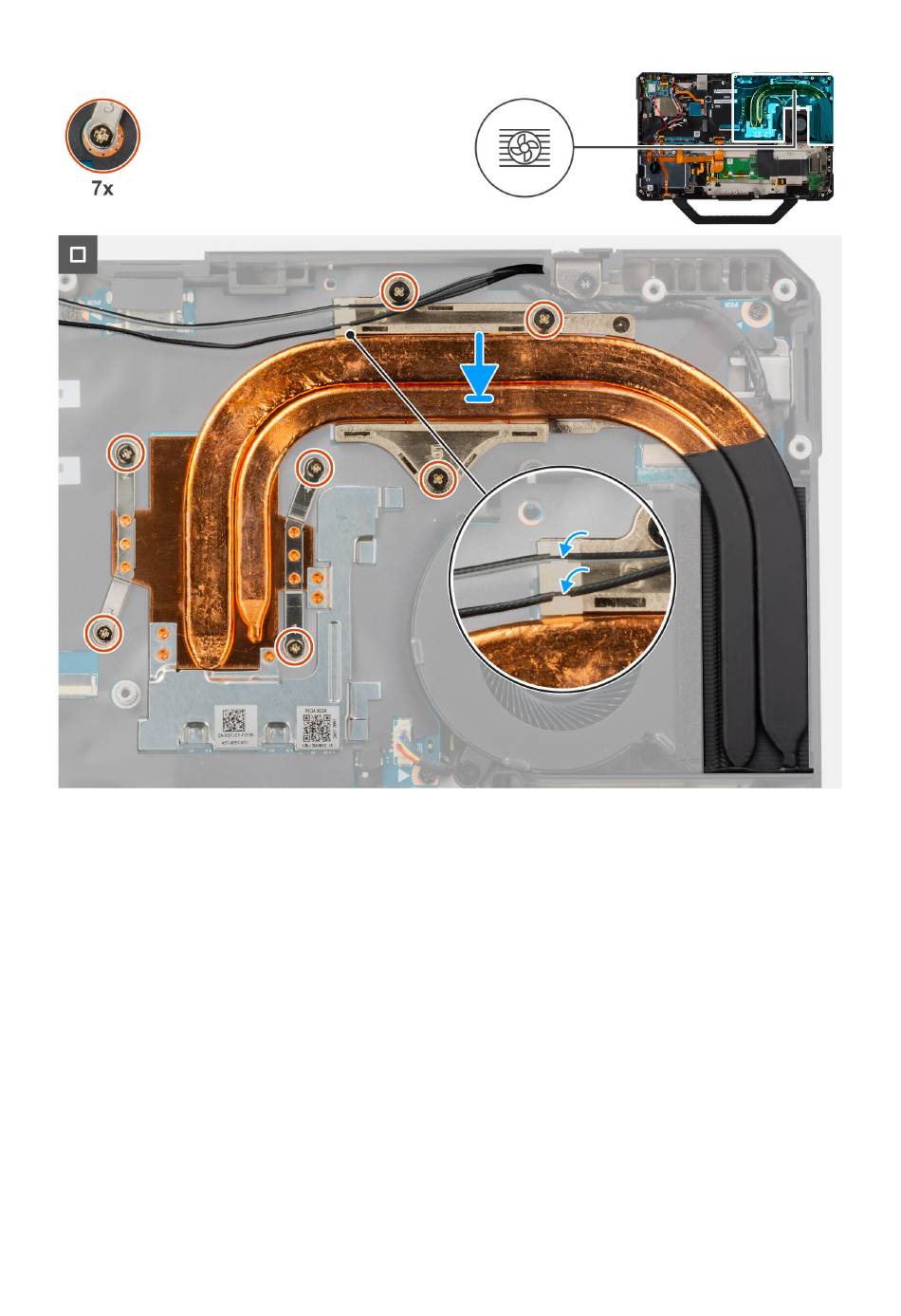

Figure 78. Installation du dissipateur de chaleur (pour les ordinateurs équipés d'une carte graphique séparée)
Étapes
1. Alignez les trous de vis du dissipateur de chaleur avec la carte système et placez-le sur le châssis de l'ordinateur.
2. Faites passer les câbles de l'antenne dans le logement pour câble du dissipateur de chaleur.
3. Remettez en place les sept vis (imperdables) pour fixer le dissipateur de chaleur à la carte système.
Étapes suivantes
1. Installez le
module d'E/S de la station
2. Installez la
carte d'E/S
3. Installez la carte WLAN.
4. Installez la
carte du
commutateur RF.
5. Installez le
cache de
fond.
6. Installez le
support de disque
7. Installez les batteries.
8. Suivez la procédure décrite dans la section
d'accueil.
arrière.
SSD.
Après une intervention à l'intérieur de votre
Retrait et installation des unités remplaçables sur site (FRU)
ordinateur.
