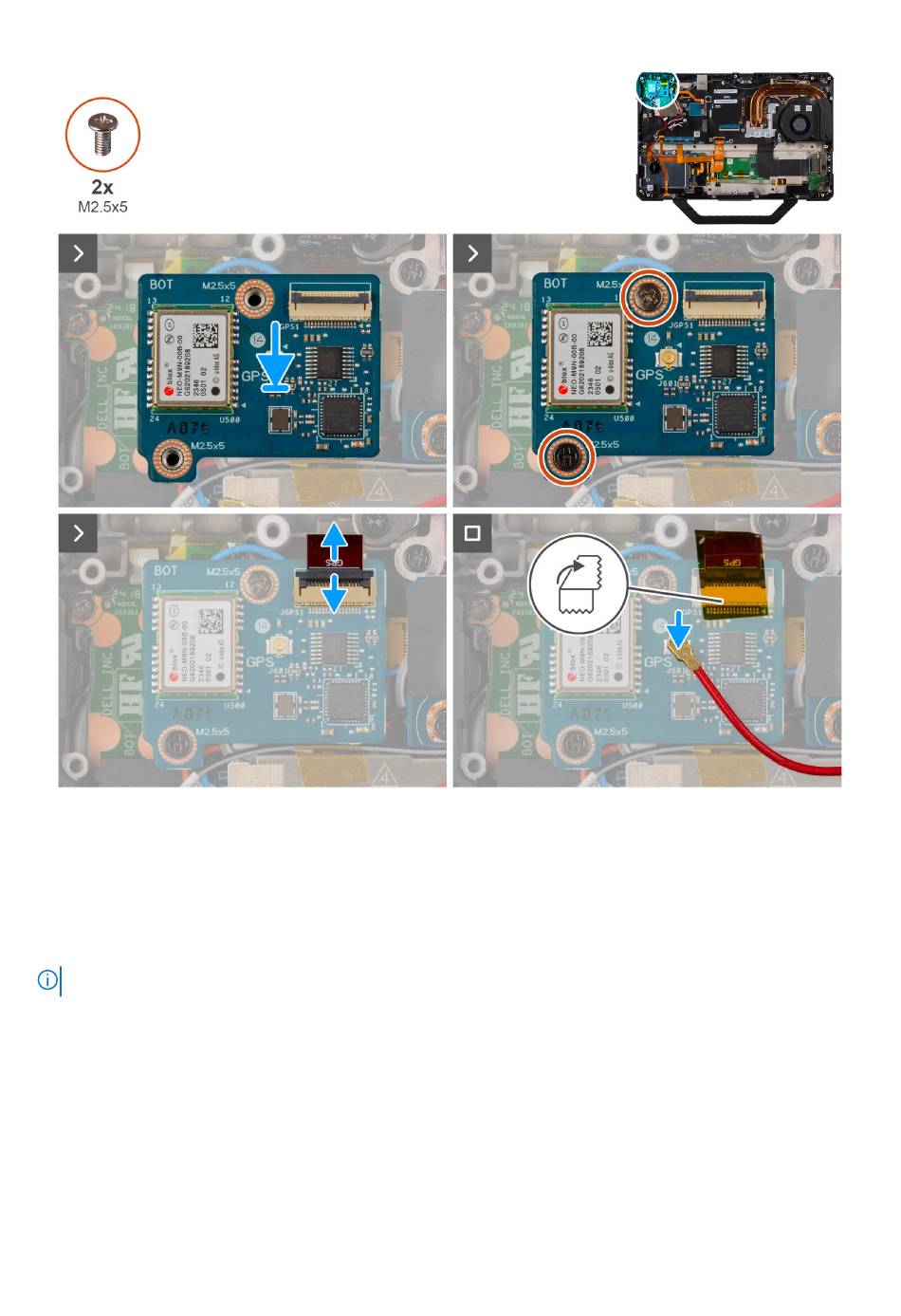

Figure 52. Installation de la carte GPS
Étapes
1. Alignez les trous de vis de la carte GPS avec ceux de la carte système.
2. Remettez en place les deux vis (M2,5x5) qui fixent la carte GPS au châssis de l'ordinateur.
3. Connectez le câble imprimé plat du GPS au connecteur situé sur la carte GPS.
4. Connectez le câble de l'antenne GPS à la carte GPS.
REMARQUE :
Collez le câble imprimé plat du GPS avec des rubans adhésifs en kapton sur le connecteur.
Étapes suivantes
1. Installez le
cache de
fond.
2. Installez le
support de disque
3. Installez les batteries.
4. Suivez la procédure décrite dans la section
SSD.
Après une intervention à l'intérieur de votre
Retrait et installation des unités remplaçables sur site (FRU)
ordinateur.
