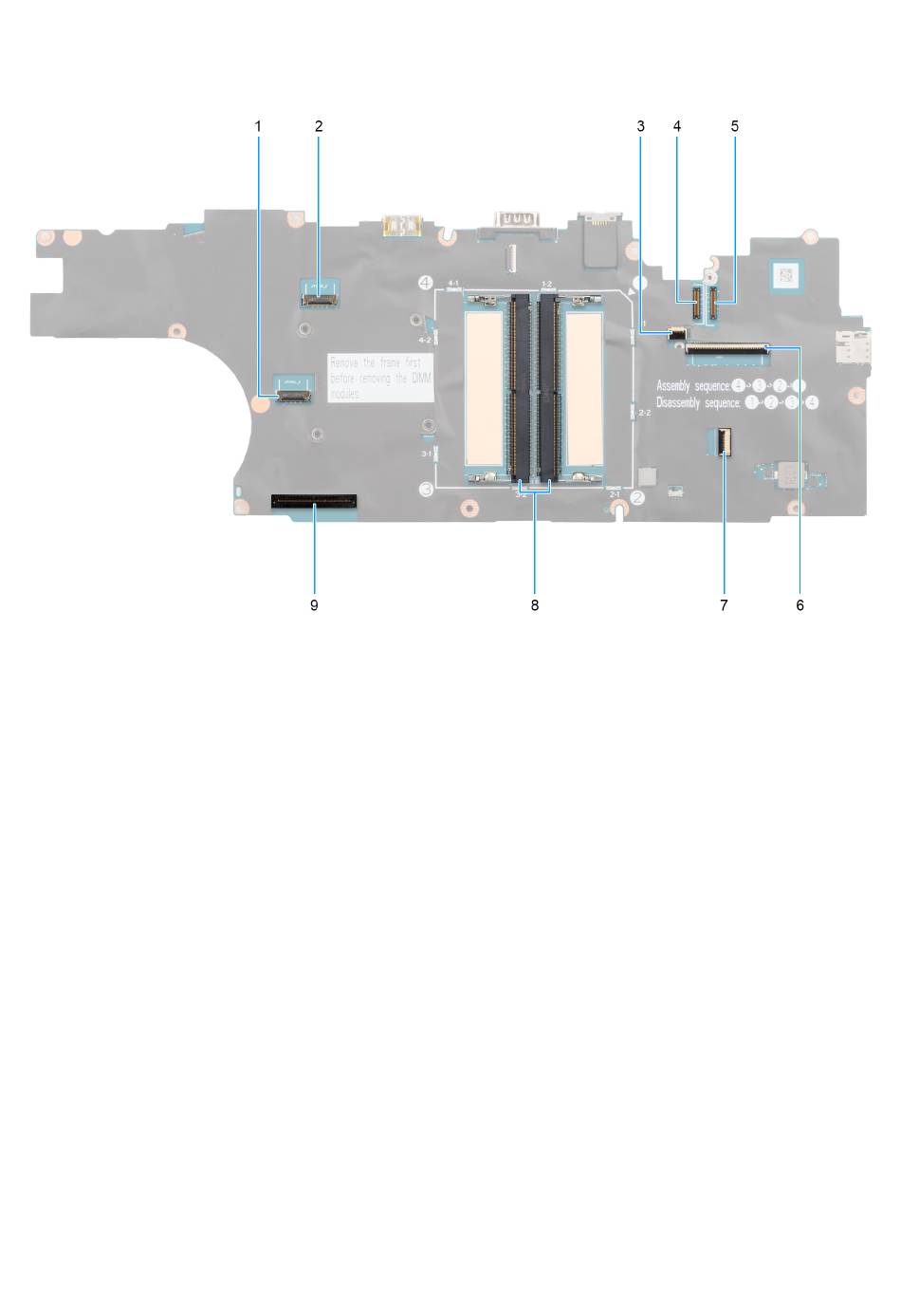

Figure 80. Connecteurs de la carte système
1. Connecteur du câble de type C gauche
2. Connecteur du câble de type C droit
3. Connecteur du câble imprimé plat du rétroéclairage
4. Connecteur du câble imprimé plat de type C gauche
5. Connecteur du câble imprimé plat de type C droit
6. Connecteur du câble du clavier
7. Connecteur du câble du pavé tactile
8. Connecteur du module de mémoire
9. Connecteur du câble imprimé plat d'E/S gauche
Les images suivantes indiquent l'emplacement de la carte système et fournissent une représentation visuelle de la procédure de retrait.
