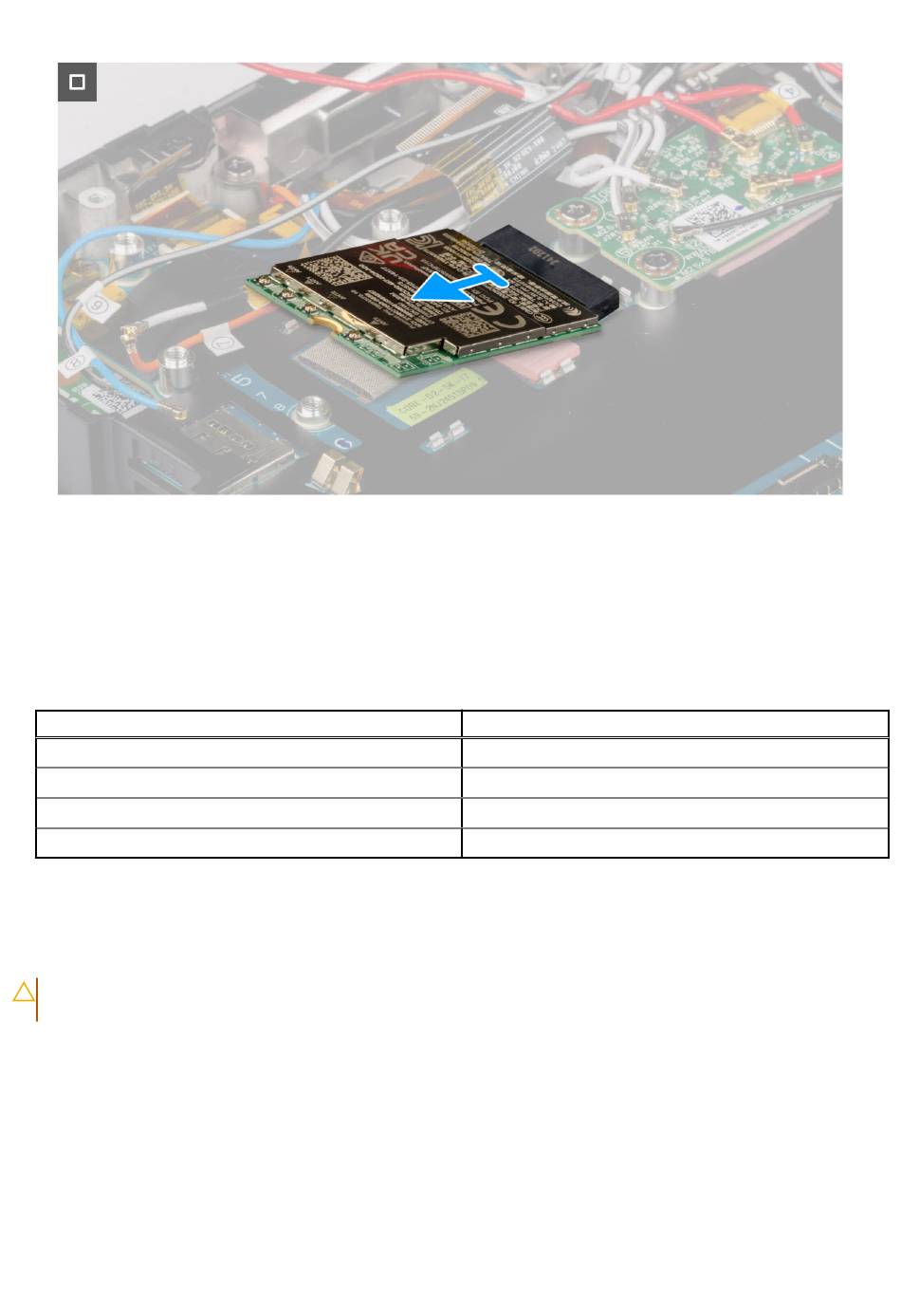

Figure 68. Retrait de la carte WWAN
Étapes
1. Détachez légèrement le ruban adhésif toilé antistatique et retirez la protection WWAN.
2. Retirez la vis (M2x3,5) qui fixe le support de la carte WWAN à la carte système.
3. Retirez le support de la carte WWAN.
4. Déconnectez tous les câbles d'antenne de la carte WWAN.
Tableau 46. Connecteurs de la carte WWAN
Antenne
Principal (triangle blanc) - ANT1
Principal (triangle blanc) - ANT3
Auxiliaire (triangle noir) - ANT0
Auxiliaire (triangle noir) - ANT2
5. Faites glisser la carte WWAN pour la retirer de son logement.

Installation de la carte WWAN

PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens
de maintenance agréés.
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche
L'image suivante indique l'emplacement de la carte WWAN et fournit une représentation visuelle de la procédure d'installation.
Couleur des câbles
Orange (numéro de câble 7)
Blanc et noir (numéro de câble 6)
Blanc et gris (numéro de câble 5)
Bleu (numéro de câble 8)
Retrait et installation des unités remplaçables sur site (FRU) 109
