À propos de cette tâche

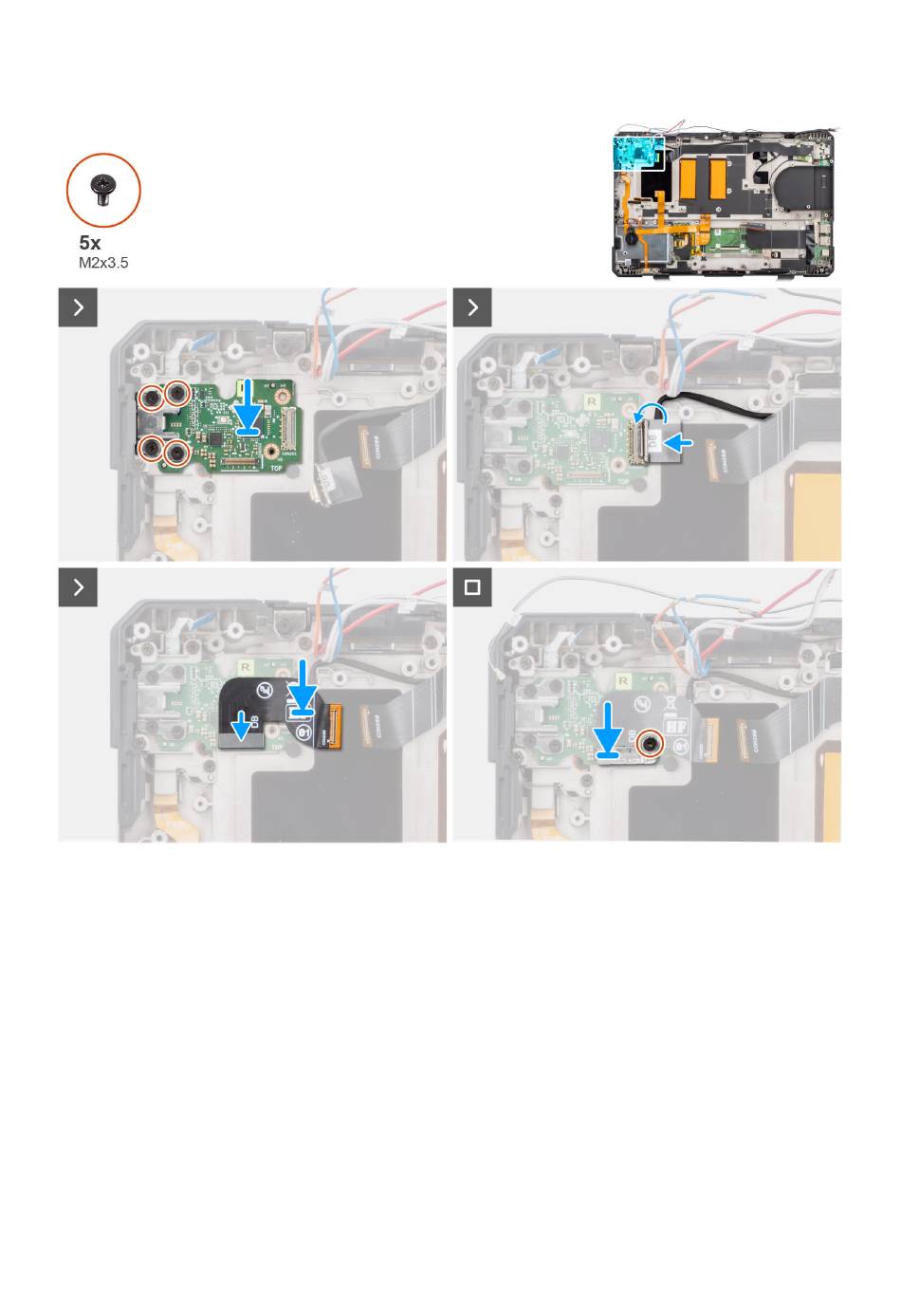

L'image suivante indique l'emplacement de la carte de type C droite et illustre la procédure d'installation.
Figure 93. Installation de la carte de type C droite
Étapes
1. Placez la carte de type C droite sur le châssis de l'ordinateur.
2. Remettez en place les quatre vis (M2x3,5) pour fixer la carte de type C droite au châssis de l'ordinateur.
3. Connectez le connecteur du câble de type C droit à son connecteur situé sur la carte de type C droite.
4. Connectez le câble imprimé plat à son connecteur situé sur la carte de type C droite.
5. Remettez en place la vis (M2x3,5) qui fixe le support du câble imprimé plat à la carte de type C droite.
Étapes suivantes
1. Installez la carte système.
2. Installez le dissipateur de chaleur (UMA)
3. Installez le ventilateur.
4. Installez le module d'E/S de la station
5. Installez la carte WWAN.
6. Installez la carte WLAN.
7. Installez la carte du commutateur RF.
