Installation De La Carte Du Commutateur Rf - Dell Pro Rugged 14 Rb14250 Manuel Du Propriétaire

Tableau 42. Connecteurs de câble sur le modèle Dell Pro Rugged 14 RB14250 (suite)
Numéro de câble
11
14
4
2. Décollez le ruban adhésif et déconnectez le câble imprimé flexible de la carte du commutateur RF.
3. Retirez les deux vis (M2,5x5) qui fixent la carte du commutateur RF à la carte système.
4. Soulevez la carte du commutateur RF pour la retirer de la carte système.

Installation de la carte du commutateur RF

PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens
de maintenance agréés.
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche
L'image suivante indique l'emplacement de la carte du commutateur RF et illustre la procédure d'installation.

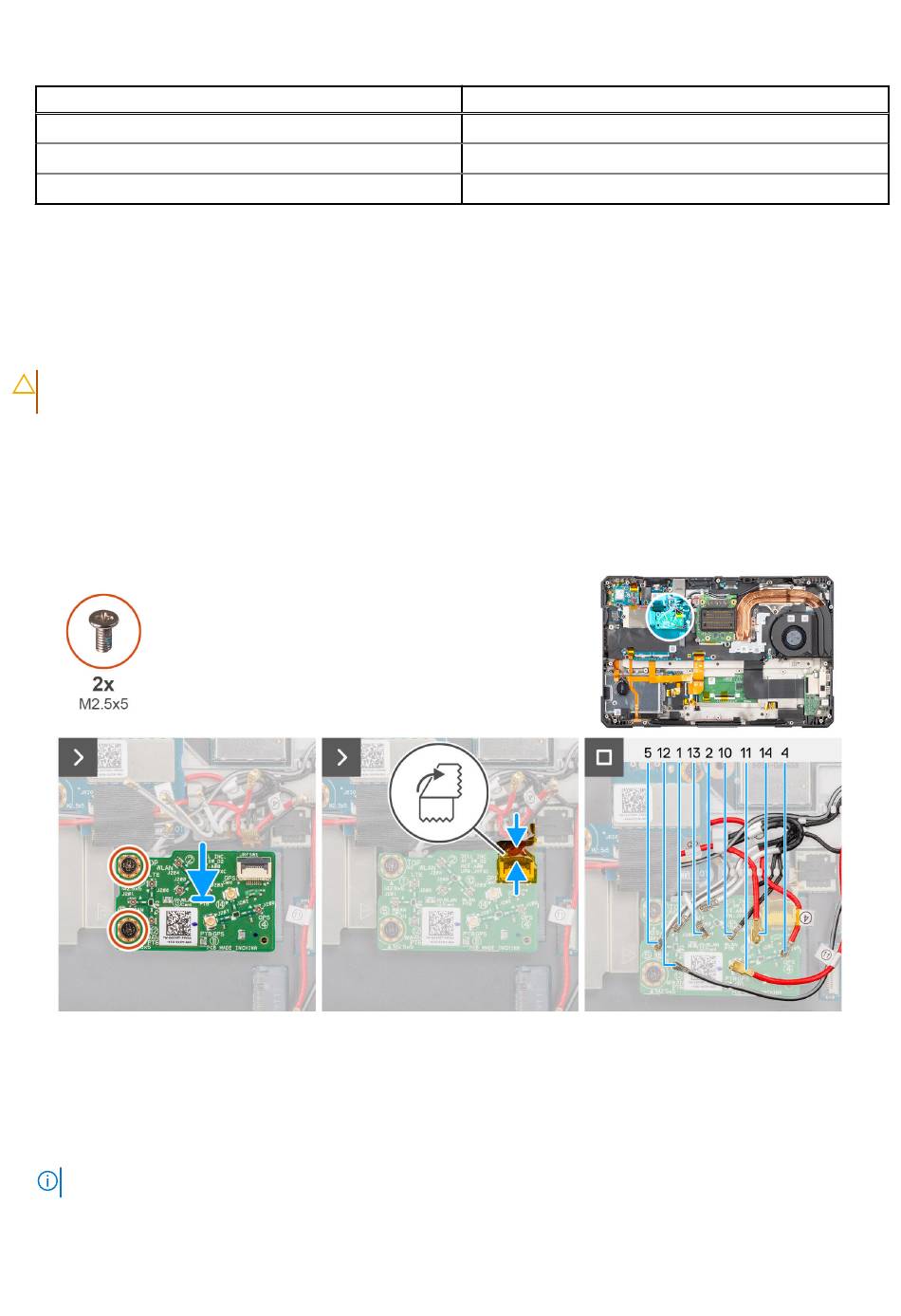

Figure 64. Installation de la carte du commutateur RF
Étapes
1. Positionnez et alignez la carte du commutateur RF avec les trous de vis de la carte système.
2. Remettez en place les deux vis (M2,5x5) qui fixent la carte du commutateur RF à la carte système.
3. Connectez le câble imprimé flexible à la carte du commutateur RF.
REMARQUE : Collez le câble imprimé flexible avec du ruban en kapton sur le connecteur.
4. Connectez les antennes WLAN, WWAN et GPS à la carte du commutateur RF.
Antenne
Antenne GPS
Antenne GPS
Antenne GPS
