À propos de cette tâche
L'image suivante indique l'emplacement du disque SSD et fournit une représentation visuelle de la procédure d'installation.

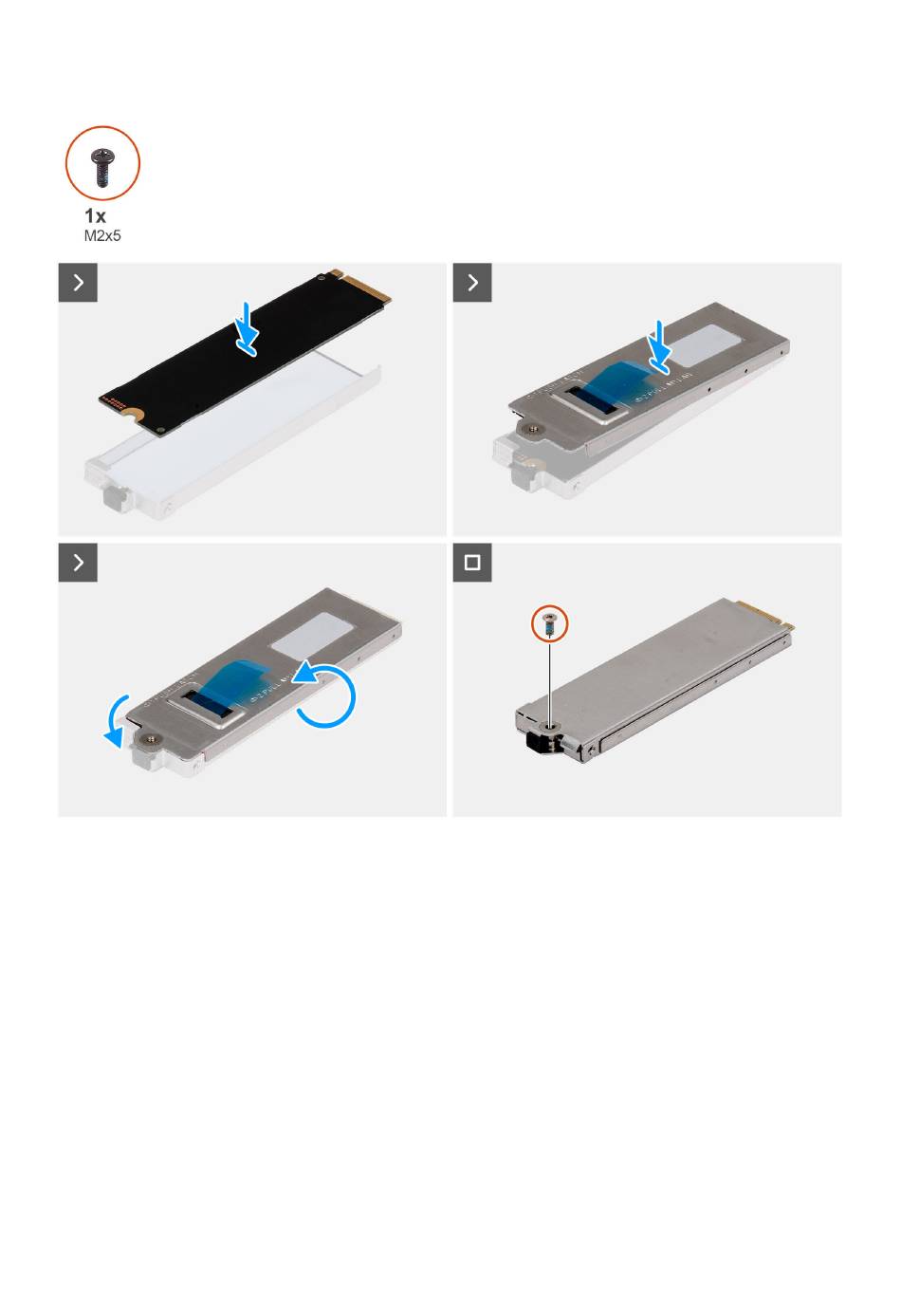

Figure 42. Installation du disque SSD M.2 2280 dans le support
Étapes
1. Placez le disque SSD M.2 2280 sur le support de disque SSD.
2. Mettez en place le capot du support de disque SSD.
3. Retournez le support de disque SSD.
4. Remettez en place la vis (M2x5) pour fixer le cache au support de disque SSD.
Étapes suivantes
1. Installez le support de disque SSD.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre ordinateur.
