À propos de cette tâche
L'image suivante indique l'emplacement de la carte d'E/S Ethernet arrière en option et illustre la procédure d'installation.

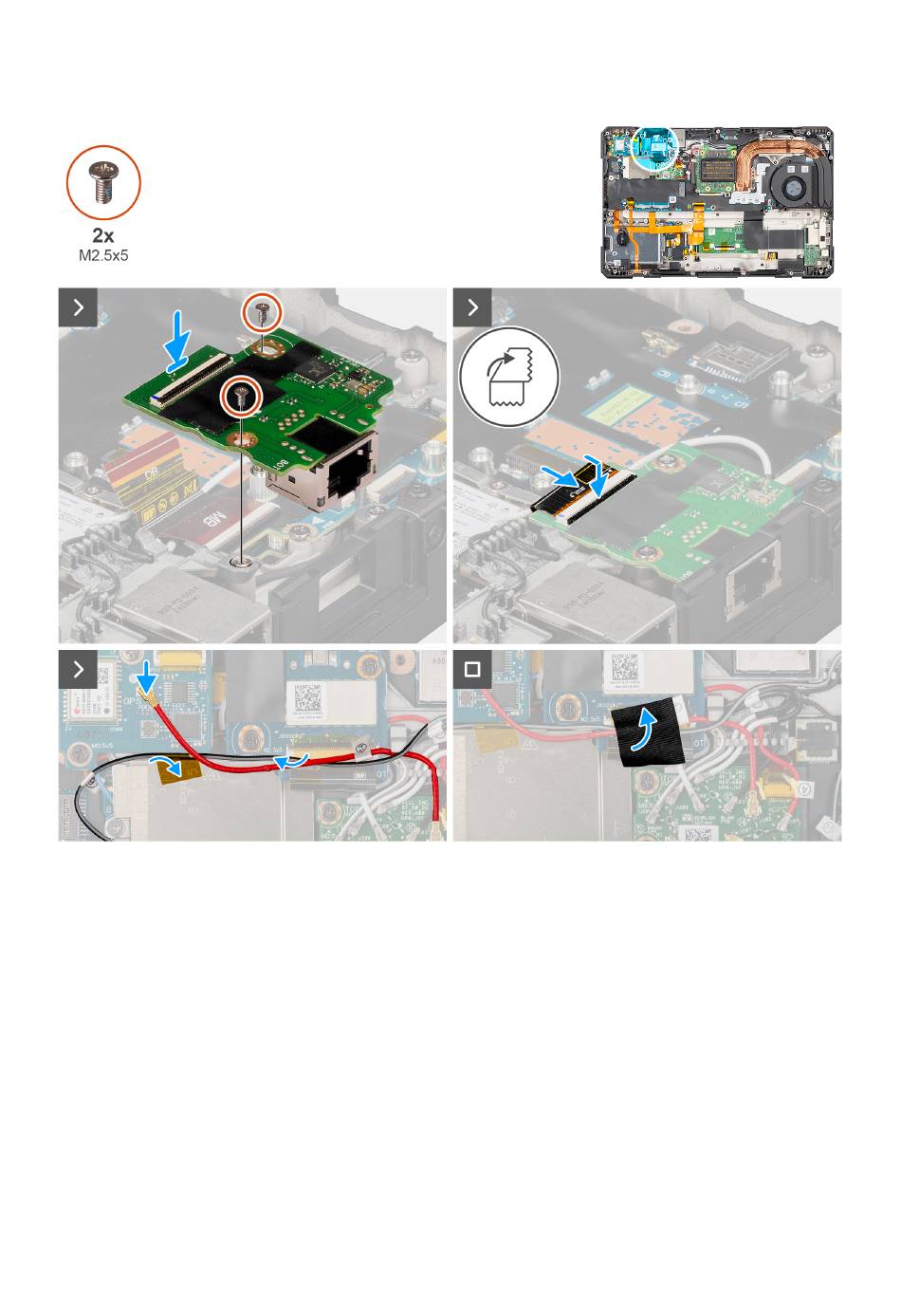

Figure 58. Installation de la carte d'E/S Ethernet arrière en option
Étapes
1. Alignez les trous de vis de la carte d'E/S Ethernet arrière en option avec ceux du boîtier.
2. Remettez en place les deux vis (M2.5x5) pour fixer la carte d'E/S Ethernet arrière en option au boîtier.
3. Soulevez le rabat et connectez le câble imprimé plat d'E/S arrière au connecteur sur la carte.
4. Faites passer les câbles dans les guides d'acheminement et connectez le câble de l'antenne GPS à la carte GPS.
5. Collez le ruban adhésif sur la carte d'E/S Ethernet arrière en option.
Étapes suivantes
1. Installez le
cache de
fond.
2. Installez le
support de disque
3. Installez les batteries.
4. Suivez la procédure décrite dans la section
SSD.
Après une intervention à l'intérieur de votre
Retrait et installation des unités remplaçables sur site (FRU)
ordinateur.
