À propos de cette tâche

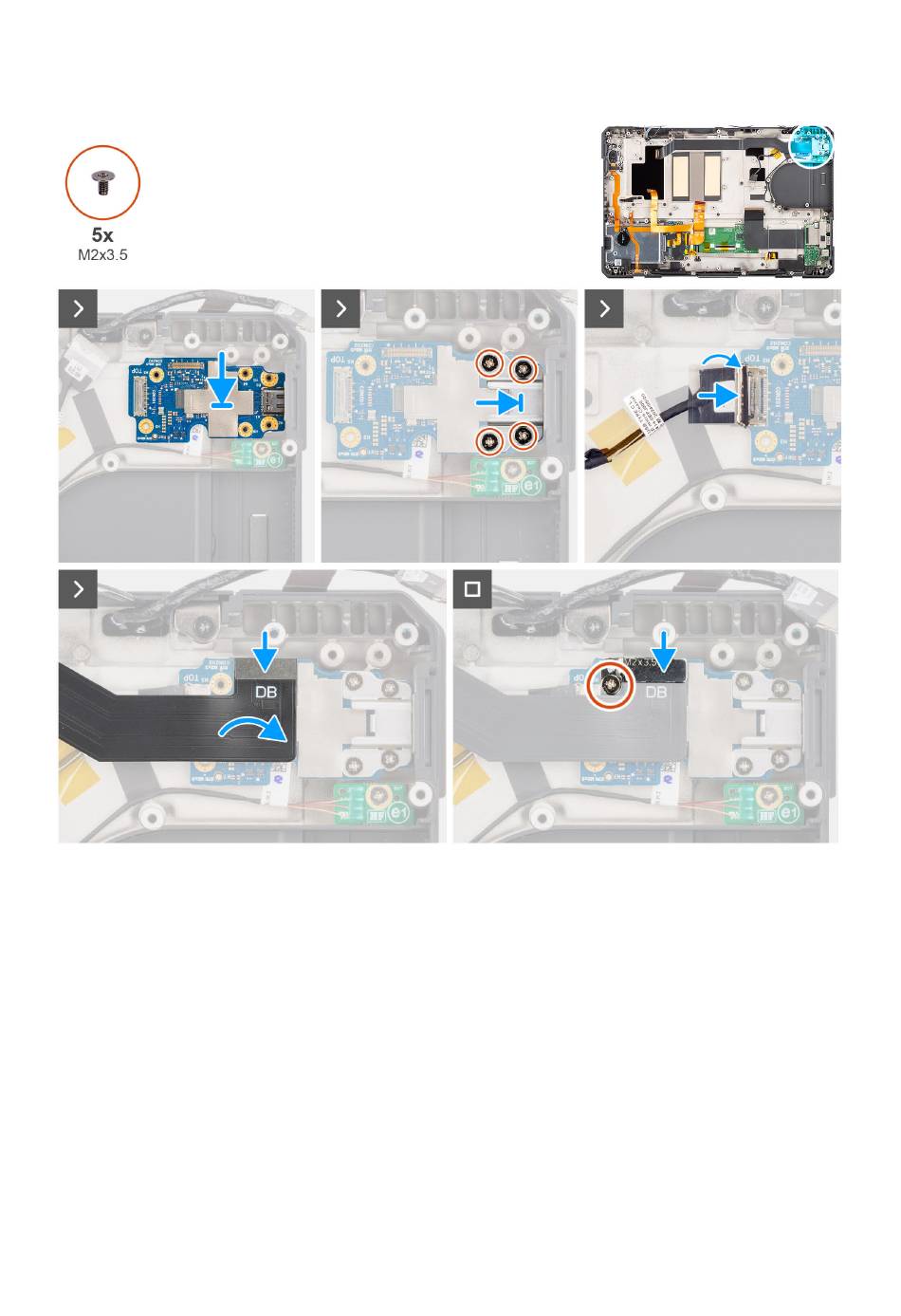

L'image suivante indique l'emplacement de la carte de type C gauche et illustre la procédure d'installation.
Figure 95. Installation de la carte de type C gauche
Étapes
1. Placez la carte de type C gauche sur le châssis de l'ordinateur.
2. Remettez en place les quatre vis (M2x3,5) pour fixer la carte de type C gauche au châssis de l'ordinateur.
3. Connectez le câble imprimé plat à son connecteur situé sur la carte de type C gauche.
4. Connectez le câble de type C gauche à son connecteur situé sur la carte de type C gauche.
5. Remettez en place la vis (M2x3,5) qui fixe le support de câble imprimé plat à la carte de type C gauche.
Étapes suivantes
1. Installez la carte système.
2. Installez le dissipateur de chaleur (UMA)
3. Installez le ventilateur.
4. Installez le module d'E/S de la station
5. Installez la carte WWAN.
6. Installez la carte WLAN.
7. Installez la carte du commutateur RF.
ou le dissipateur de chaleur
d'accueil.
Retrait et installation des unités remplaçables sur site (FRU)
(séparé).
