Dell Pro Rugged 14 RB14250 Manuel Du Propriétaire page 131

5. Connecteur de carte WLAN
6. Connecteur de câble eDP
7. Connecteur du câble du ventilateur
8. Connecteur de câble du couvercle
9. Connecteur du câble imprimé plat d'E/S de la station d'accueil
10. Connecteur de la carte USH
11. Connecteur du disque SSD M.2 2230/2280
12. Connecteur du câble de la batterie droite
13. Connecteur du câble de la batterie gauche
14. Connecteur du câble de la carte LED
15. Connecteur du câble de pile bouton

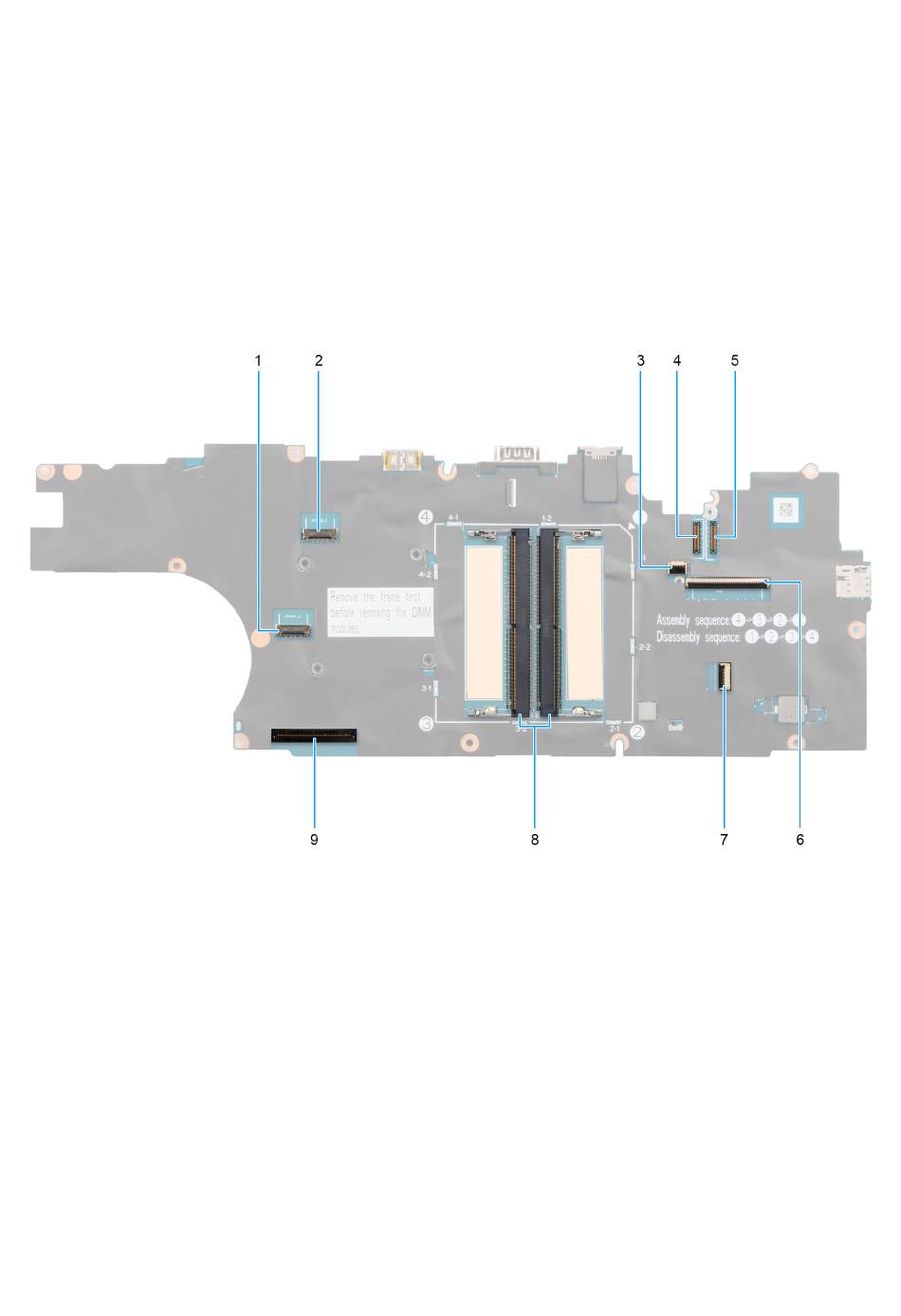

Figure 85. Connecteurs de la carte système
1. Connecteur du câble de type C gauche
2. Connecteur du câble de type C droit
3. Connecteur du câble imprimé plat du rétroéclairage
4. Connecteur du câble imprimé plat de type C gauche
5. Connecteur du câble imprimé plat de type C droit
6. Connecteur du câble du clavier
7. Connecteur du câble du pavé tactile
8. Connecteur du module de mémoire
9. Connecteur du câble imprimé plat d'E/S gauche
Les images suivantes indiquent l'emplacement de la carte système et fournissent une représentation visuelle de la procédure de retrait.
