Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche
La figure suivante indique l'emplacement de la carte WLAN et fournit une représentation visuelle de la procédure d'installation.

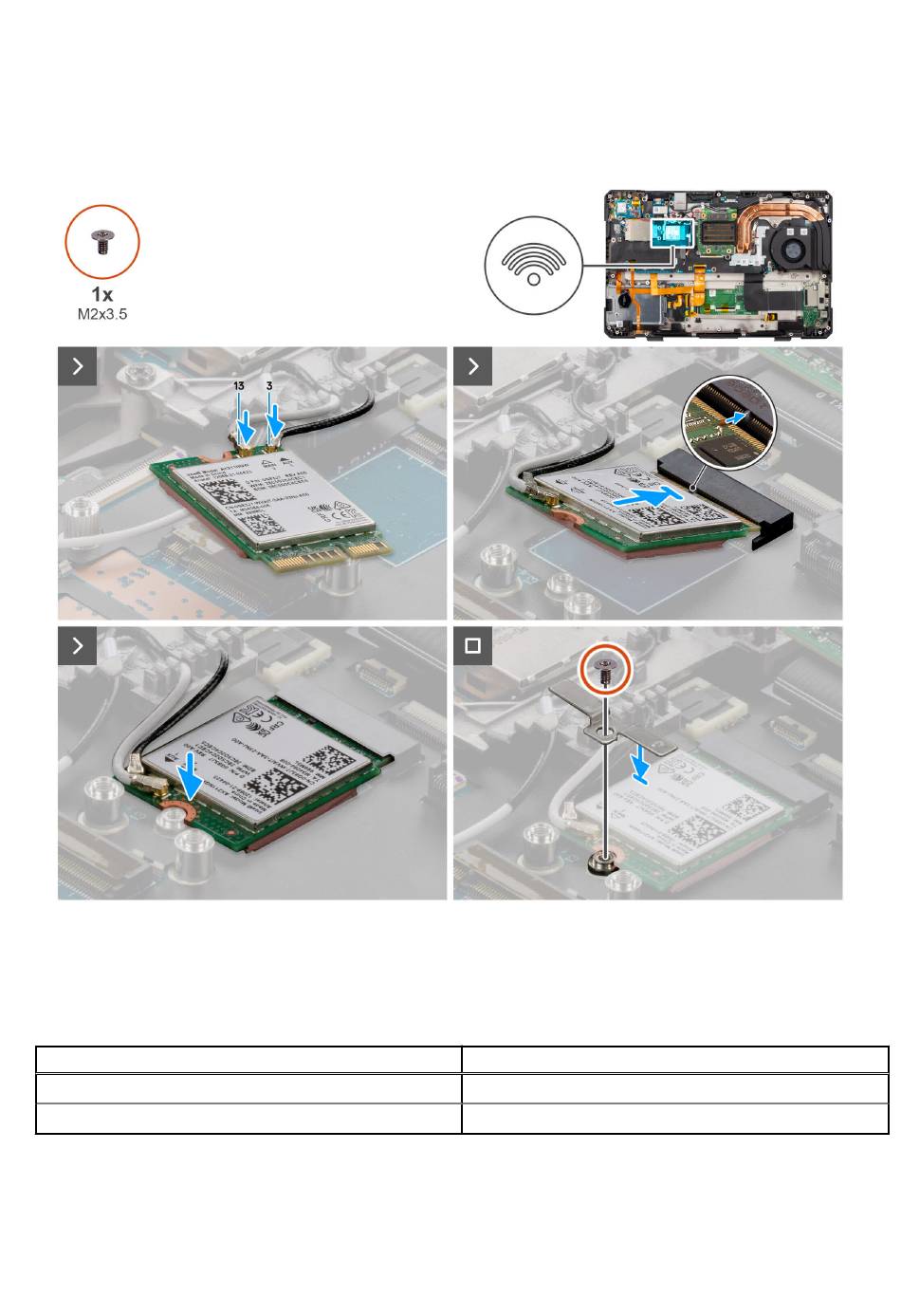

Figure 66. Installation de la carte WLAN
Étapes
1. Connectez les câbles d'antenne à la carte WLAN.
Tableau 45. Connecteurs sur la carte sans fil
Antenne
Principal (triangle blanc)
Auxiliaire (triangle noir)
2. Insérez la carte WLAN en l'inclinant dans le logement de carte WLAN.
3. Remettez en place le support de carte WLAN sur la carte WLAN.
4. Remettez en place la vis (M2x3,5) pour fixer le support de carte WLAN à la carte WLAN.
106 Retrait et installation des unités remplaçables sur site (FRU)
Couleur des câbles
Blanc (numéro de câble 13)
Noir (numéro de câble 3)
