Installation Du Disque Ssd M.2 2280 Dans Le Support - Dell Pro Rugged 14 Rb14250 Manuel Du Propriétaire

2. Retirez le support de disque
À propos de cette tâche
L'image suivante indique l'emplacement du disque SSD et illustre la procédure de retrait.

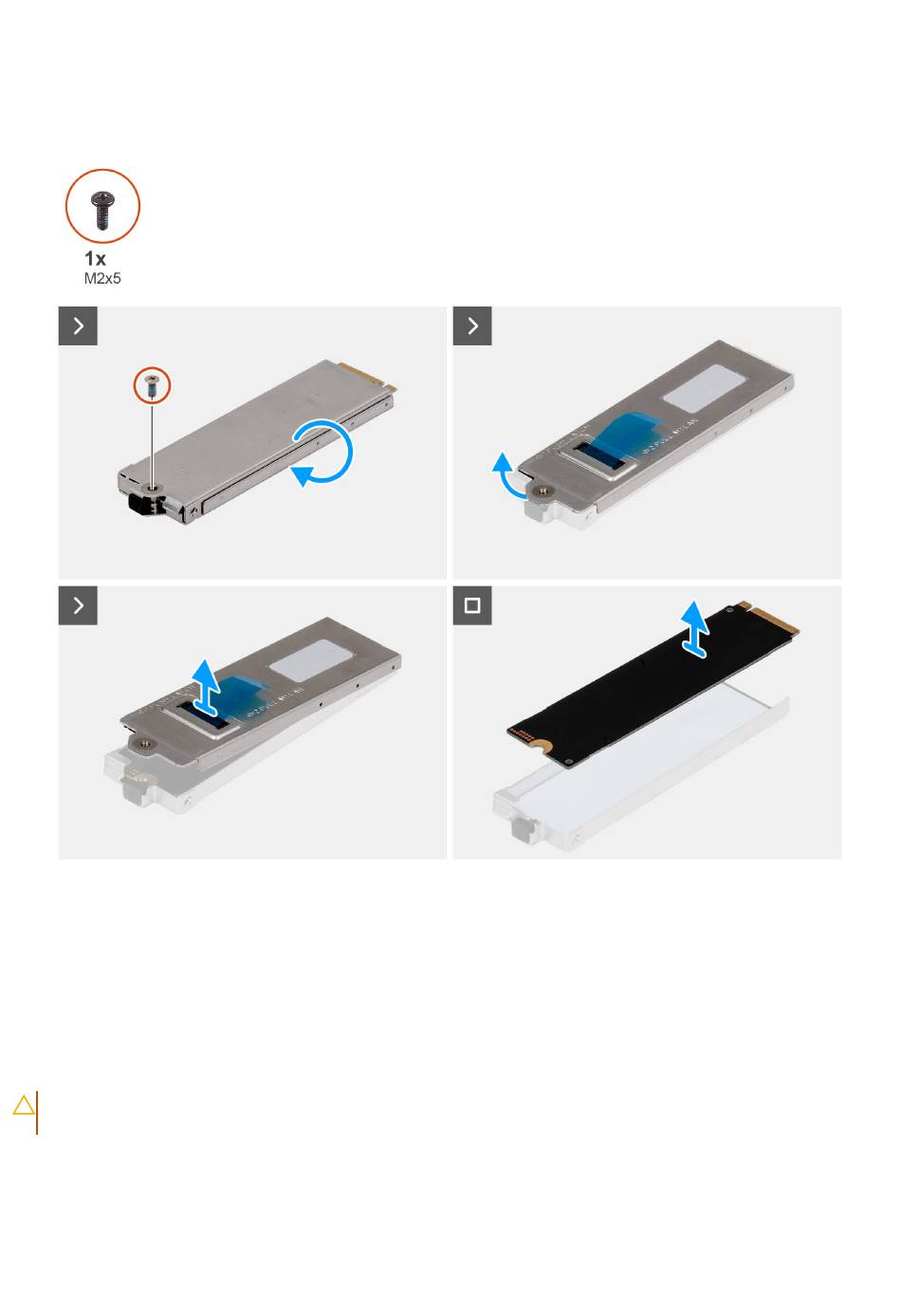

Figure 41. Retrait du disque SSD M.2 2280 du support
Étapes
1. Retournez le support de disque SSD et retirez la vis (M2x5) qui fixe le cache à ce support.
2. Retournez le support de disque SSD et tirez sur le ruban adhésif Mylar pour soulever le cache du support de disque SSD.
3. Soulevez le disque SSD M.2 2280 et retirez-le du support de disque SSD.
Installation du disque SSD M.2 2280 dans le support
PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens
de maintenance agréés.
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
76 Retrait et installation des unités remplaçables sur site (FRU)
SSD.
