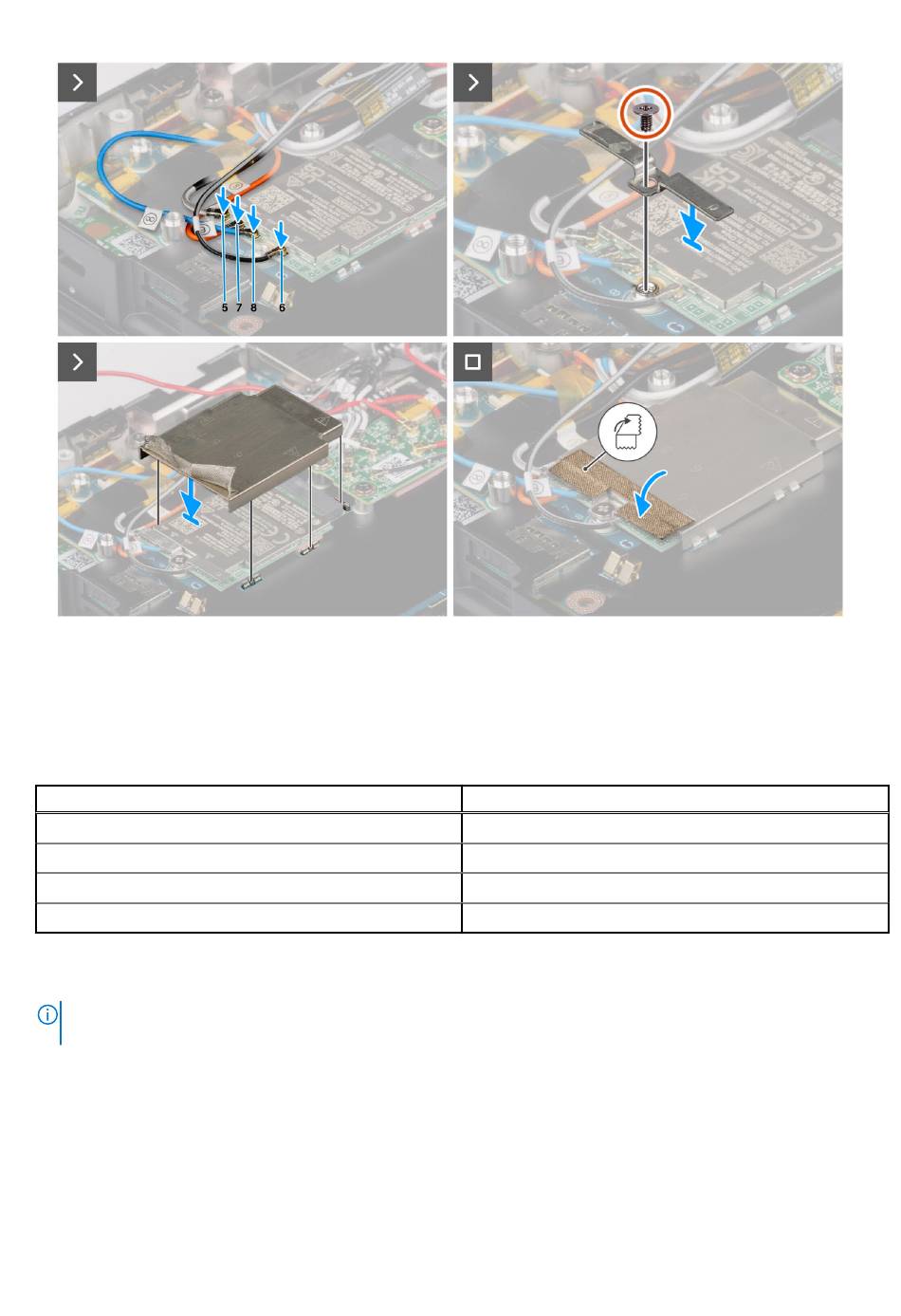

Figure 70. Installation de la carte WWAN
Étapes
1. Insérez la carte WWAN en l'inclinant dans le logement de carte WWAN.
2. Connectez les câbles d'antenne à la carte WWAN.
Tableau 47. Connecteurs de la carte WWAN
Antenne
Principal (triangle blanc) - ANT1
Principal (triangle blanc) - ANT3
Auxiliaire (triangle noir) - ANT0
Auxiliaire (triangle noir) - ANT2
3. Placez le support de carte WWAN sur la carte WWAN et remettez en place la vis (M2x3,5) qui fixe ce support à la carte système.
4. Placez la protection WWAN et appuyez sur le ruban adhésif toilé antistatique pour le remettre en place.
REMARQUE : Pour obtenir des instructions sur la façon de trouver le numéro IMEI de votre ordinateur, consultez l'article de la
base de connaissances
Étapes suivantes
1. Installez la carte GPS.
2. Installez la carte d'E/S
3. Installez la carte du commutateur RF.
4. Installez le cache de fond.
5. Installez le support de disque
6. Installez les batteries.
000143678 sur le site du support
arrière.
SSD.
Couleur des câbles
Orange (numéro de câble 7)
Blanc et noir (numéro de câble 6)
Blanc et gris (numéro de câble 5)
Bleu (numéro de câble 8)
Dell.
