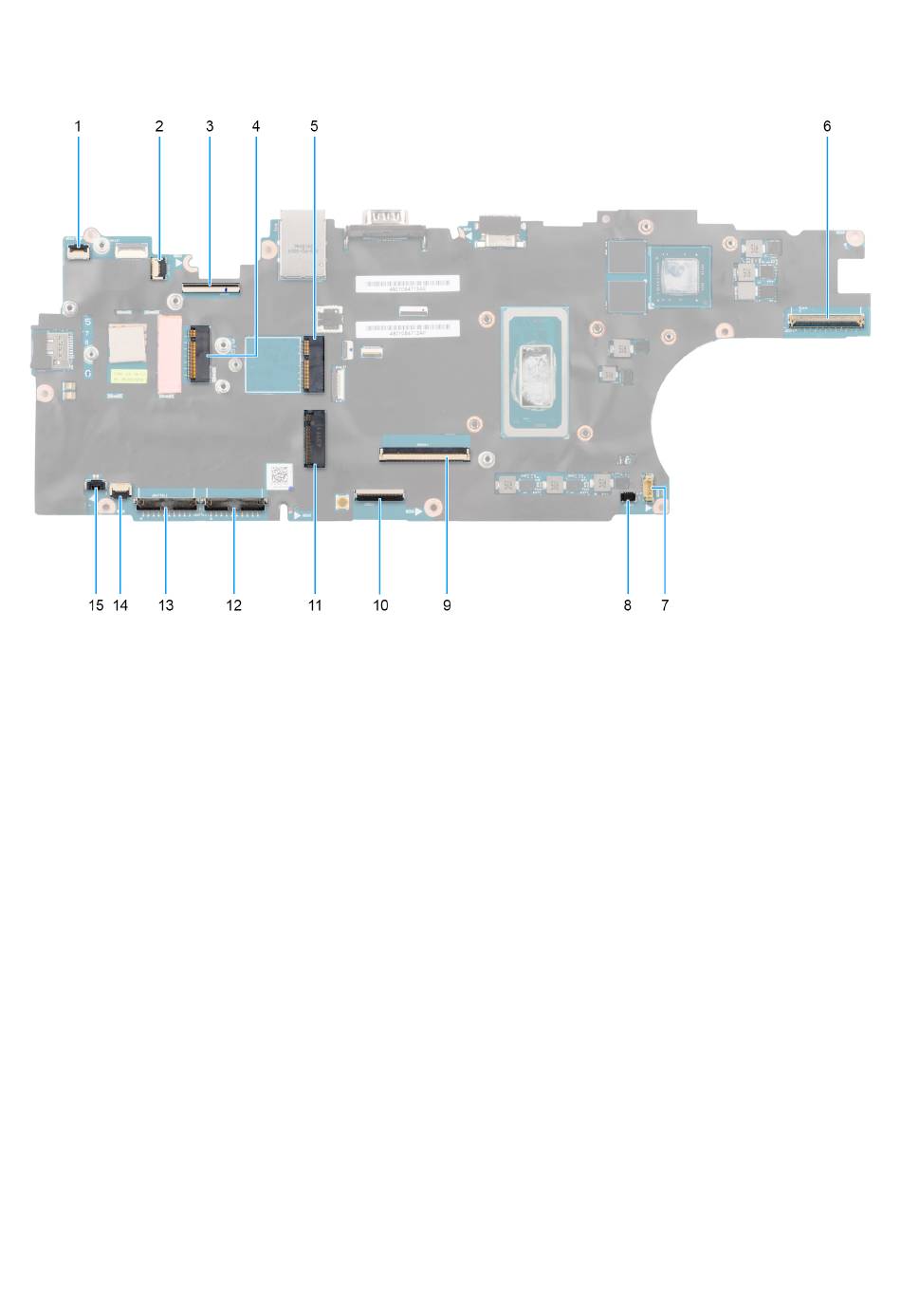

Figure 79. Connecteurs de la carte système
1. Connecteur du câble de la carte du bouton d'alimentation
2. Connecteur de la carte d'E/S Wi-Fi
3. Connecteur de la carte d'E/S arrière
4. Connecteur de carte WWAN
5. Connecteur de carte WLAN
6. Connecteur de câble eDP
7. Connecteur du câble du ventilateur
8. Connecteur de câble du couvercle
9. Connecteur du câble imprimé plat d'E/S de la station d'accueil
10. Connecteur de la carte USH
11. Connecteur du disque SSD M.2 2230/2280
12. Connecteur du câble de la batterie droite
13. Connecteur du câble de la batterie gauche
14. Connecteur du câble de la carte LED
15. Connecteur du câble de pile bouton
