Installation De La Carte Système; Prérequis - Dell Pro Rugged 14 Rb14250 Manuel Du Propriétaire

6. Déconnectez et retirez le câble du bouton d'alimentation, le câble du lecteur d'empreintes digitales et le câble de la carte Wi-Fi de leur
connecteur sur la carte système.
7. Débranchez et retirez le câble imprimé plat LAN de son connecteur sur la carte système.
8. Déconnectez et retirez le câble eDP de son connecteur sur la carte système.
9. Déconnectez les câbles suivants de leur connecteur sur la carte système : pile bouton, carte LED, pavé tactile, carte USH.
10. Retirez les huit vis (M2,5x5) qui fixent la carte système au châssis de l'ordinateur, puis retournez la carte système.
11. Débranchez le connecteur du câble imprimé plat d'E/S gauche de la carte système.
Installation de la carte système
PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens
de maintenance agréés.
Prérequis
Si vous remplacez un composant, retirez le composant existant avant d'exécuter la procédure d'installation.
À propos de cette tâche

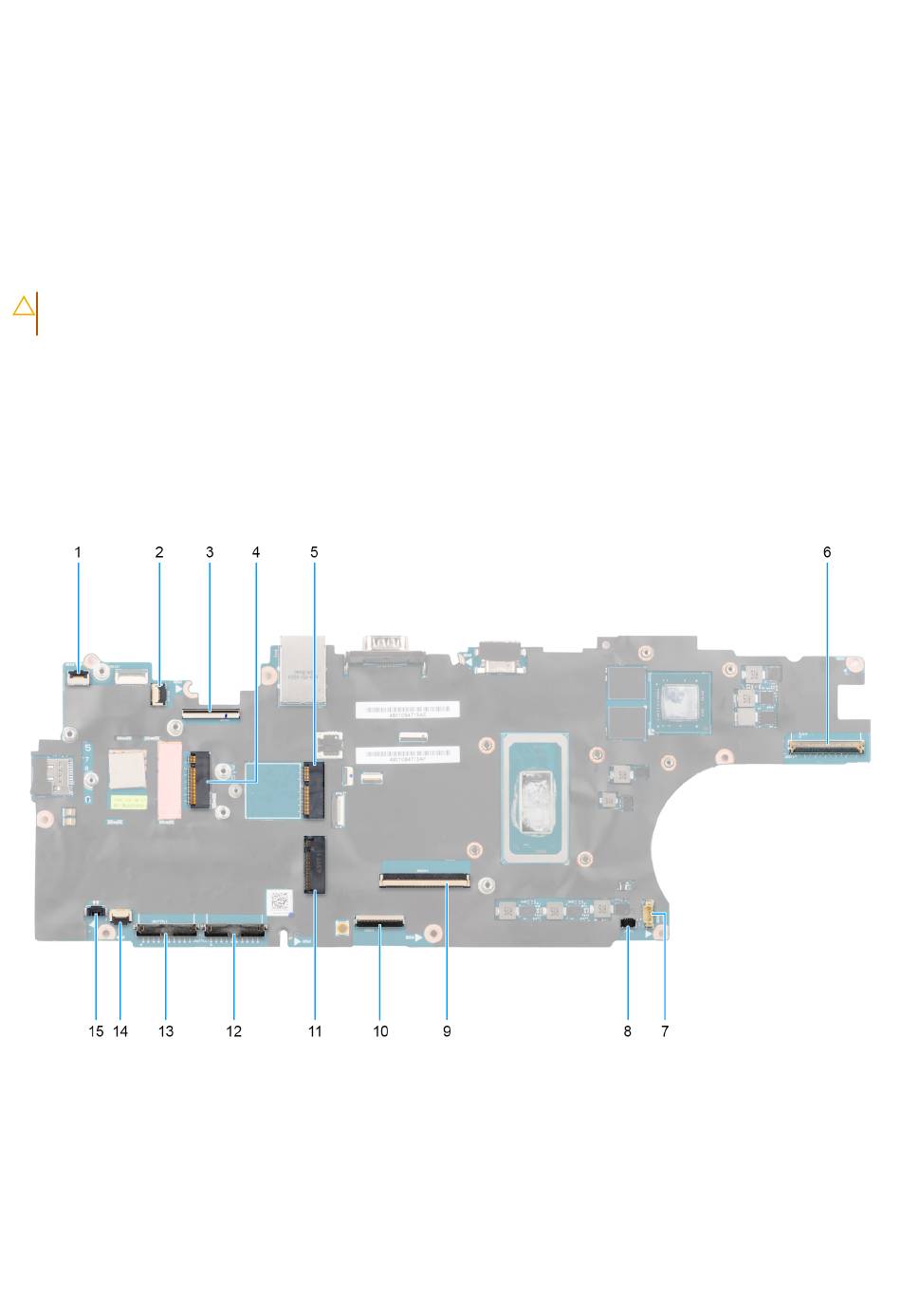

L'image suivante montre les connecteurs de la carte système.
Figure 84. Connecteurs de la carte système
1. Connecteur du câble de la carte du bouton d'alimentation
2. Connecteur de la carte d'E/S Wi-Fi
3. Connecteur de la carte d'E/S arrière
4. Connecteur de carte WWAN
130 Retrait et installation des unités remplaçables sur site (FRU)
