À propos de cette tâche
L'image suivante indique l'emplacement de la carte d'E/S USB-A arrière en option et illustre la procédure d'installation.

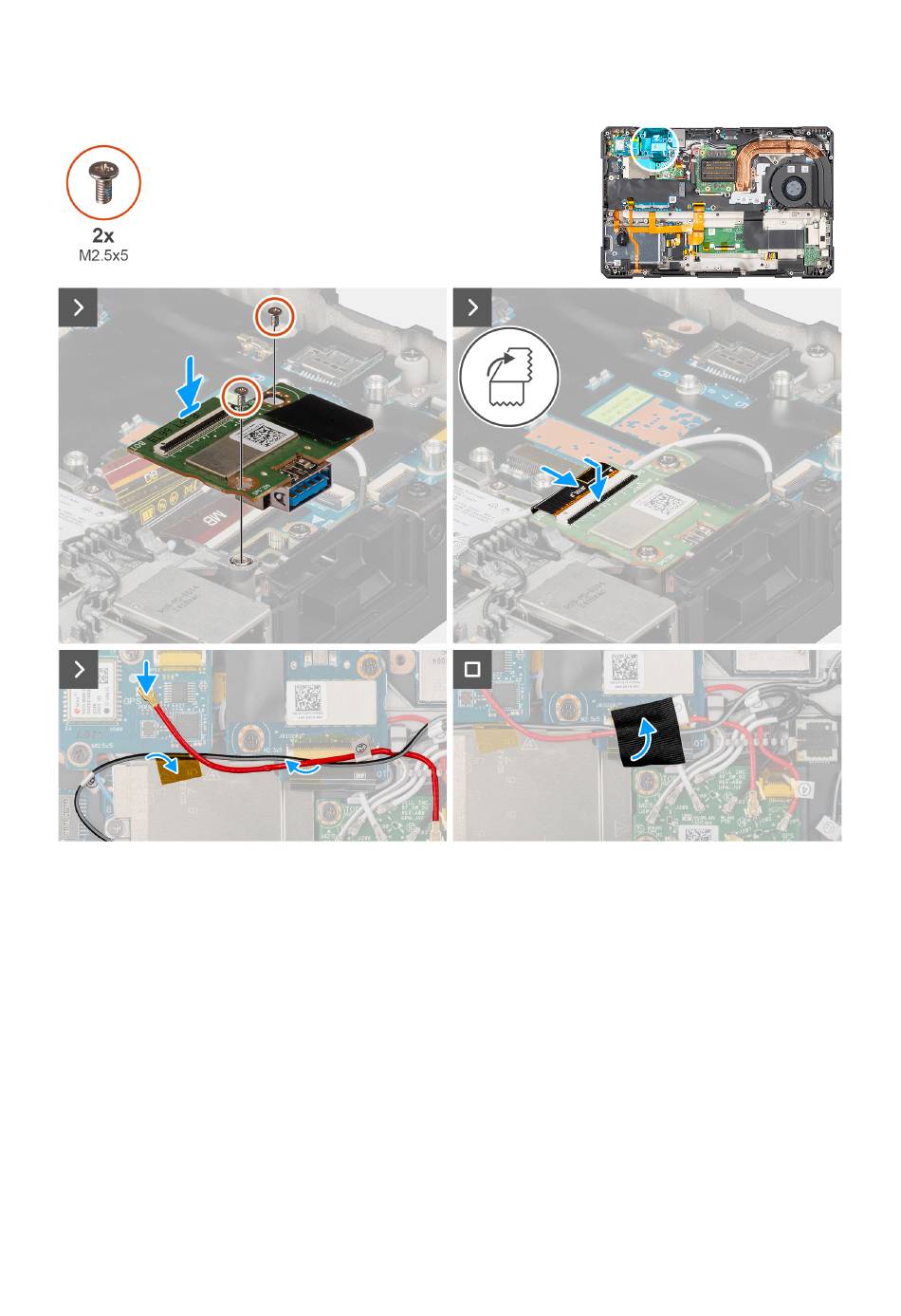

Figure 62. Installation de la carte d'E/S USB-A arrière en option
Étapes
1. Alignez les trous de vis de la carte d'E/S USB-A arrière en option avec ceux de la carte système.
2. Remettez en place les deux vis (M2.5x3) pour fixer la carte d'E/S USB-A arrière en option à la carte système.
3. Soulevez le rabat et connectez le câble imprimé plat d'E/S arrière au connecteur sur la carte.
4. Faites passer les câbles dans les guides d'acheminement et connectez le câble de l'antenne GPS à la carte GPS.
5. Collez le ruban adhésif sur la carte d'E/S USB-A arrière en option.
Étapes suivantes
1. Installez le cache de fond.
2. Installez le support de disque
3. Installez les batteries.
4. Suivez la procédure décrite dans la section
SSD.
Après une intervention à l'intérieur de votre
