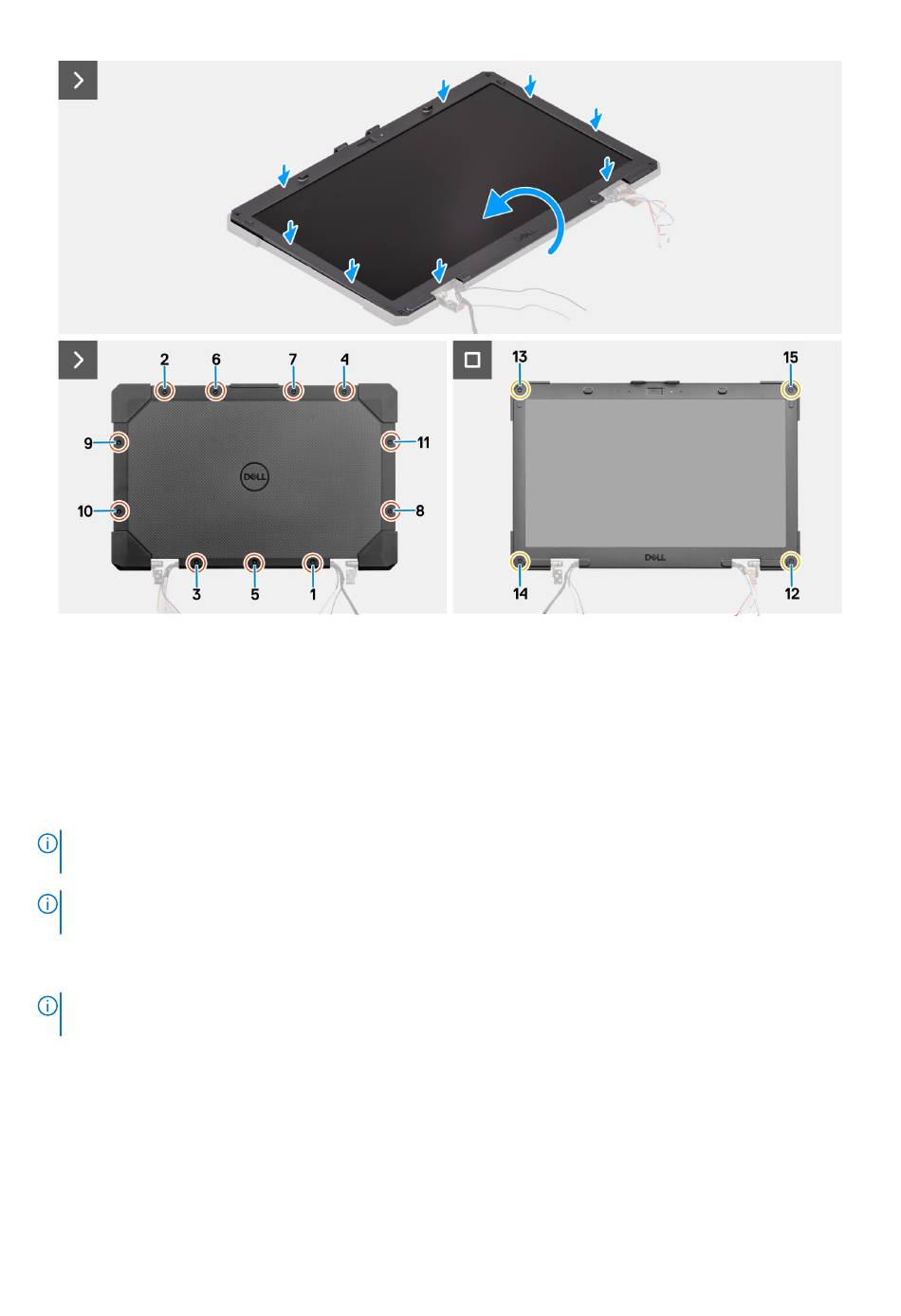

Figure 117. Installation de l'assemblage du panneau d'écran
Étapes
1. Branchez le câble d'écran tactile à son connecteur sur la carte de l'écran tactile.
2. Connectez le câble eDP à son connecteur sur l'assemblage du panneau d'écran et retournez ce dernier sur l'assemblage du capot
arrière de l'écran.
3. Alignez l'assemblage du panneau d'écran avec l'assemblage du capot arrière de l'écran. Enclenchez délicatement l'assemblage du
panneau d'écran pour le fixer.
4. Remettez en place les 11 vis époxy (M2,5x6, T8) qui fixent l'assemblage du panneau d'écran à l'assemblage d'écran.
REMARQUE : Assurez-vous que l'assemblage du panneau d'écran est placé sur une surface plane lors de la remise en place des
vis, afin d'éviter des fuites de lumière de l'écran LCD.
REMARQUE : Les vis époxy sont conçues pour un usage unique. Lors du remplacement de l'assemblage du panneau d'écran,
veillez à utiliser les vis époxy livrées avec le package de remplacement.
5. Remettez en place les quatre vis époxy (M2,5x6, T8) pour fixer l'assemblage du panneau d'écran à l'assemblage du capot arrière de
l'écran.
REMARQUE : Les vis époxy sont conçues pour un usage unique. Lors du remplacement de l'assemblage du panneau d'écran,
veillez à utiliser les vis époxy livrées avec le package de remplacement.
Étapes suivantes
1. Installez l'assemblage d'écran.
2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur de votre
Retrait et installation des unités remplaçables sur site (FRU)
ordinateur.
