Figure 89. Installation de la carte système
Étapes
1. Branchez le connecteur du câble imprimé plat d'E/S gauche sur la carte système.
PRÉCAUTION : Assurez-vous que le câble imprimé plat d'E/S est connecté à la carte système avant de passer à
l'étape suivante.
2. Retournez la carte système et remettez en place les huit vis (M2,5x5) qui fixent la carte système au châssis de l'ordinateur.
3. Connectez les câbles suivants à leur connecteur sur la carte système : pile bouton, carte LED, pavé tactile et carte USH.
4. Connectez les câbles suivants à leur connecteur sur la carte système : eDP, LAN, Wi-Fi, empreintes digitales et bouton d'alimentation.
5. Branchez à leurs connecteurs situés sur la carte système les câbles imprimés à plat de type C droite, de type C gauche et du pavé
tactile.
REMARQUE : Collez le câble imprimé plat du pavé tactile avec du ruban en kapton sur le connecteur.
6. Branchez les câbles de type C gauche et droite de leurs connecteurs à la carte système.
7. Remettez en place la vis (M2x3,5) qui fixe la gaine de câble de type C à la carte système.
8. Remettez en place les quatre vis (M2x3,5) qui fixent la gaine de câble à la carte système.

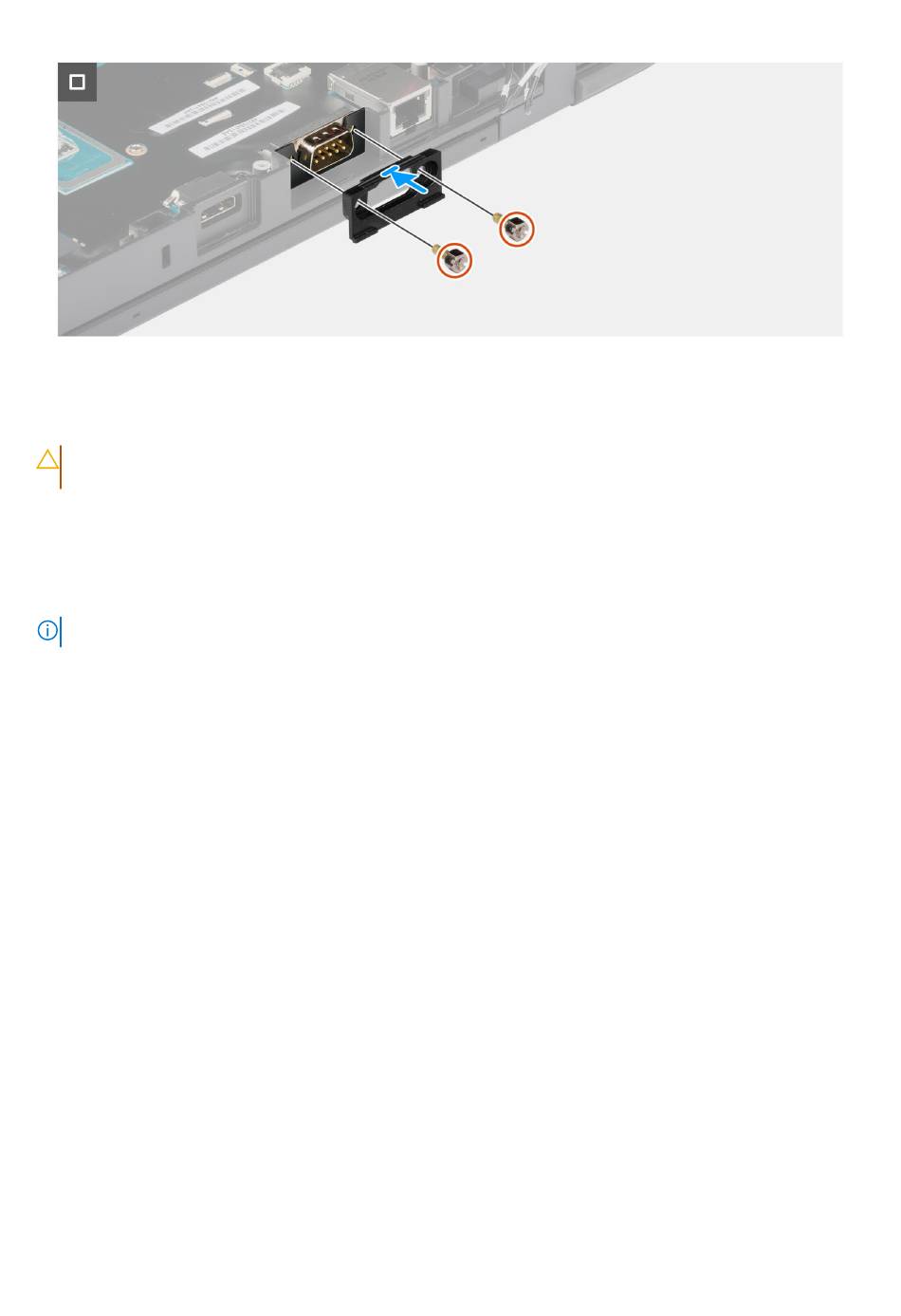

9. Alignez le port série RS-232 et insérez-le dans le châssis de l'ordinateur.
10. Remettez en place les deux vis borgnes époxy (4-40x6,5) qui fixent le port série RS-232 au châssis de l'ordinateur.
Étapes suivantes
1. Installez le dissipateur de chaleur (UMA)
2. Installez le ventilateur.
3. Installez le module d'E/S de la station
4. Installez la carte WWAN.
5. Installez la carte WLAN.
6. Installez la carte du commutateur RF.
7. Installez la carte d'E/S
8. Installez la carte GPS.
9. Installez le cache de fond.
10. Installez le support de disque
11. Installez le clavier (en caoutchouc)
12. Installez les batteries.
13. Suivez la procédure décrite dans la section
134 Retrait et installation des unités remplaçables sur site (FRU)
ou le dissipateur de chaleur
d'accueil.
arrière.
SSD.
ou le clavier (standard).
Après une intervention à l'intérieur de votre
(séparé).
ordinateur.
