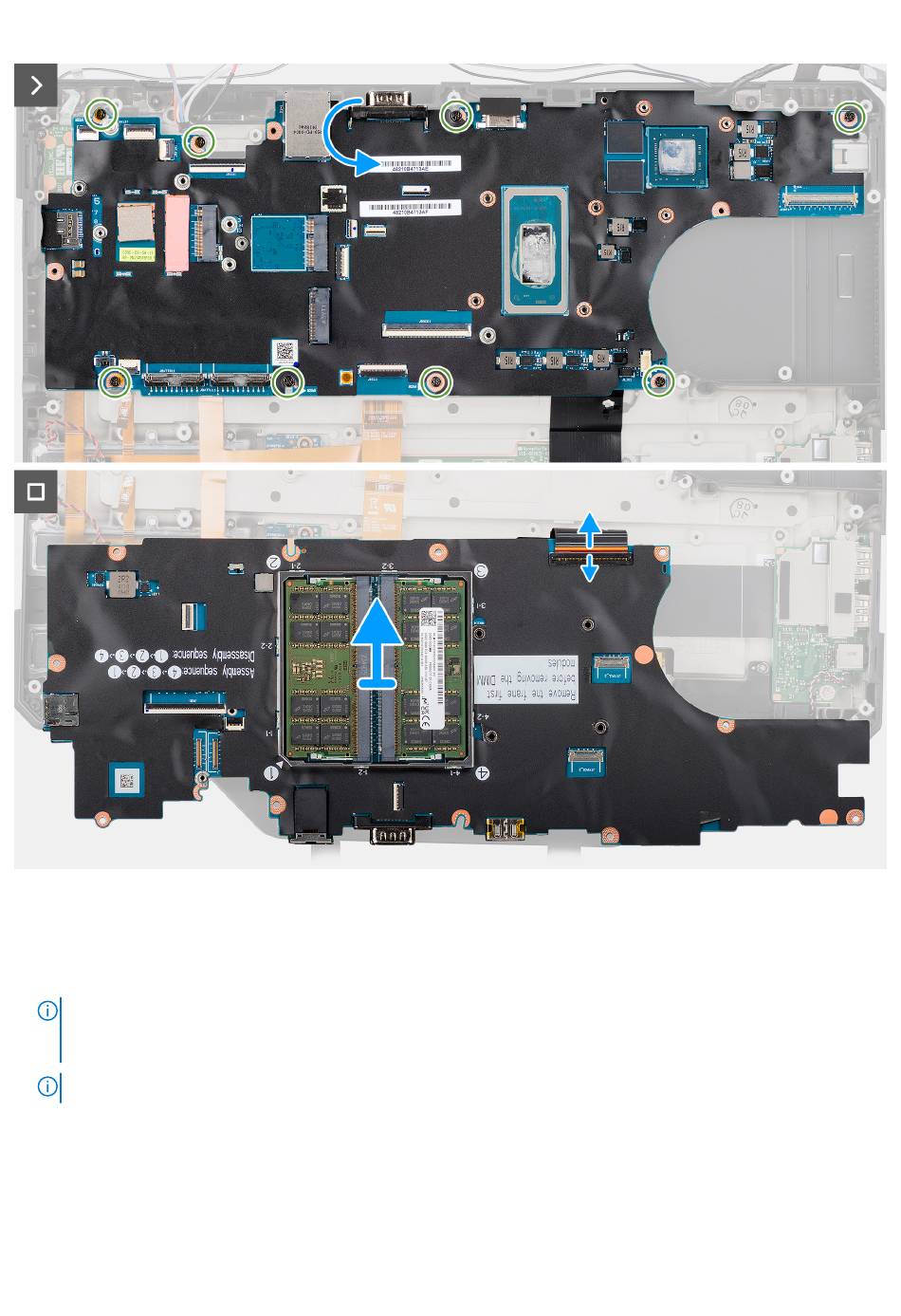

Figure 83. Retrait de la carte système
Étapes
1. Retirez les deux vis borgnes époxy (4-40x6,5) qui fixent le port série RS-232 au châssis de l'ordinateur, puis retirez le port série
RS-232 du châssis de l'ordinateur.
REMARQUE : Les emplacements de vis époxy nécessitent un soin particulier. Ces vis sont difficiles à retirer et peuvent être
endommagées lors du processus de retrait. Pour éviter d'endommager les vis et le plastique environnant, utilisez le tournevis
approprié pour chaque type de vis.
REMARQUE : Pour retirer les vis borgnes époxy, utilisez une clé à douille hexagonale de 5,5 mm.
2. Retirez les quatre vis (M2x3,5) qui fixent la gaine de câble du clavier à la carte système.
3. Retirez la vis (M2x3,5) qui fixe la gaine de câble de type C à la carte système.
4. Débranchez les câbles de type C gauche et droite de leurs connecteurs sur la carte système.
5. Déconnectez le câble imprimé plat du pavé tactile du connecteur de pavé tactile sur la carte système.
Retrait et installation des unités remplaçables sur site (FRU) 129
