Invertersvejsemaskine

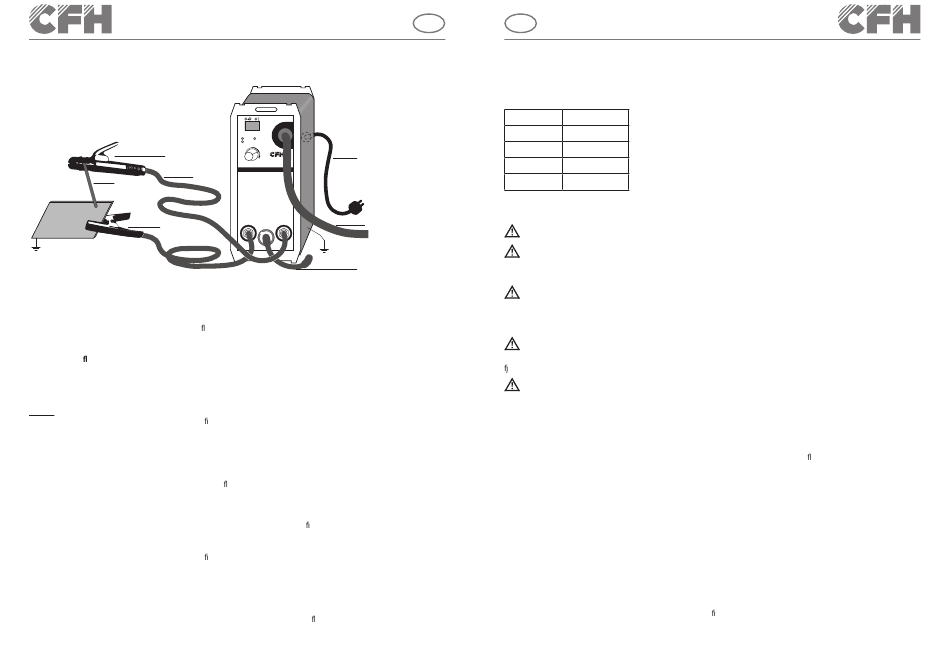

Elektrodesvejsning (MMA)
Electrode holder with
insulated handle
Welding cable
Electrode
Working clamp
Earth
Elektrodeholder (+) | Jordterminal (-)
Sådan starter du
Vælg først svejsetilstand ved hjælp af drejeknappen, som du skal trykke på. Du kan skifte mellem forskellige funktioner og tråddiametre ved
at trykke på drejeknappen. Ved drift med svejsetråd med uxkerne skal du vælge 0,8 mm- eller 0,9 mm-funktionen i henhold til den isatte
trådkerne. Hvis du ønsker at anvende enheden til svejsning med stikelektroder, skal du vælge MMA-tilstand.
Svejsetråd med uxkerne
• Sørg for, at ON/OFF-kontakten (18) er sat i positionen "O" ("OFF"), og at netstikket (17) ikke er sat i stikkontakten.
• Tilslut forsyningskablet fra pakken med den håndholdte brænder eller slangepakken (11) til den tilsvarende udgang (9) på enheden (mar-
keret med "-")
• Tilslut derefter jordterminalen (13) til den tilsvarende udgang (10) på enheden (mærket med "+").
VIGTIGT: Jordkablet skal tilsluttes til den positive terminal (+) foran på enheden!
• Bær passende beskyttelsesbeklædning i henhold til speci kationerne, og klargør dit arbejdsområde.
• Tilslut jordklemmen (13) til arbejdsemnet.
• Montér fyldtråden, og følg instruktionerne i "Før ibrugtagning".
• For at betjene svejsemaskinen skal du sætte netstikket (17) ind i stikkontakten og tænde for den ved at dreje kontakten ON/OFF (18) over
på positionen "I" ("ON").
• LED-visningen for indgangsspænding (2) på maskinens frontpanel begynder at lyse og signalere, at maskinen er klar til drift.
• Justér svejsestrømmen ved hjælp af drejeknappen (5). Du kan a æse det indstillede amperetal på LCD-skærmene.
Elektrodesvejsning (MMA)
• Sørg for, at ON/OFF-kontakten (18) er sat i positionen "O" ("OFF"), og at netstikket (17) ikke er sat i stikkontakten.
• Tilslut svejsekablerne i overensstemmelse med polariteten og elektrodeproducentens speci kationer.
• For at gøre dette skal du foretage tilslutning af jordterminalen (13) til den tilsvarende udgang (9) på enheden (markeret med "-").
• Foretag tilslutning af elektrodeholderen (14) til den tilsvarende udgang (10) på enheden på enheden (markeret med "+").
• Bær passende beskyttelsesbeklædning i henhold til speci kationerne, og klargør dit arbejdsområde.
• Tilslut jordklemmen (13) til arbejdsemnet.
• Spænd elektroden fast i elektrodeholderen (14).
• For at betjene svejsemaskinen skal du sætte netstikket (17) ind i stikkontakten og tænde for den ved at dreje kontakten ON/OFF (18) over
på positionen "I" ("ON").
• LED-visningen for indgangsspænding (2) på maskinens frontpanel begynder at lyse og signalere, at maskinen er klar til drift.
• Justér svejsestrømmen ved hjælp af drejegrebet (5) alt efter den anvendte elektrode. Du kan a æse det indstillede amperetal på LCD-skær-
mene.
108
V
FC 0.8
FC 0.9
MMA
Power cord
MIN
MAX
FSG 884
-
+
Welding cable
Earth
Electrode
supply
DK
DK
! BEMÆRK: Se følgende tabel for den anbefalede svejsestrøm, der skal indstilles, alt efter elektrodediameteren.
MMA
Ø Elektrode
Svejsestrøm
1,5 mm
30 – 50 A
2,0 mm
50 – 60 A
2,5 mm
55 – 85 A
3,2 mm
90 – 140 A
For optimale svejseresultater er det vigtigt at indstille strømmen korrekt. For høj strøm fører til hurtig afbrænding af elektroden og et stort
svejsebassin, der er svært at styre, mens for lav strøm resulterer i et lille, uregelmæssigt svejsebassin.
FORSIGTIG:
Jordterminalen (13) og elektrodeholderen (14) må ikke komme i direkte kontakt med hinanden.
FORSIGTIG:
Enheden har beskyttelse mod overophedning. Når den udløses, tændes det gule lys (3), og svejsning er midlertidigt
umulig. Enheden bliver ved med at fungere, mens ventilatoren køler af. Så snart enheden er driftsklar igen, slukker den gule indikatorlampe
(3) automatisk, og svejsningen kan fortsættes.
FORSIGTIG:
Pas på ikke at gnide elektroden mod arbejdsemnet. Dette kan
beskadige arbejdsemnet og gøre det sværere at tænde lysbuen. Efter tænding af lysbuen skal du opretholde den korrekte afstand til ar-
bejdsemnet. Afstanden skal svare til diameteren på den anvendte elektrode. Under svejsningen skal denne afstand holdes så nøjagtig og
konstant som muligt. Vinklen mellem elektroden og arbejdsretningen skal være mellem 20° og 30°.
FORSIGTIG:
Svejseklemmen og svejseelektroden skal placeres på det isolerede beslag efter svejsearbejdet. Fjernelse af den
smeltede slagge er kun mulig, når elektroden er kølet helt af. For at svejse den afbrudte svejsesøm igen skal den smeltede slagge først
ernes ved svejsepositionen.
FORSIGTIG:
• Lysbuestråling kan medføre øjenbetændelse og forbrændinger af huden.
• Stænk og smeltet slagge kan medføre øjenskader og forbrændinger.
• Bær kulørte beskyttelsesbriller eller beskyttelsesmaske.
• Øjenbeskyttelsesbrillerne og beskyttelsesmasken skal overholde sikkerhedsstandarderne.
Sådan slukker du
Efter svejseprocessen skal du anbringe elektrodeholderen og svejseelektroden på den isolerede over ade. Sluk derefter for strømmen, og
kobl strømstikket (17) fra for at sørge for sikkerheden.
Opbevaring og transport
Før du opbevarer eller transporterer svejsemaskinen og tilbehøret, skal du sørge for, at disse er kølet helt af. Sørg for, at maskinen er stabil
og fastgjort under transport for at undgå skader.
Vedligeholdelse og rengøring
! BEMÆRK: Der skal udføres service på og eftersyn af svejsemaskinen regelmæssigt for at sikre
korrekt funktion og overensstemmelse med sikkerhedskravene. Stol kun på autoriserede elektrikere for reparationer og vedligeholdelsesar-
bejde. Upassende og forkert
drift kan medføre svigt og beskadigelse af maskinen.
• Før du rengør svejsemaskinen, skal du tage netledningen (17) ud af stikkontakten, så enheden er koblet sikkert fra det elektriske kredsløb.
• Rengør maskinen og dens tilbehør regelmæssigt udvendigt fra. Fjern snavs og støv med luft, bomuld eller en børste.
! BEMÆRK: Følgende vedligeholdelsesarbejde må kun udføres af kvali ceret personale.
• Der skal udføres service på regulatoren, jordingsenheden og de indbyggede kabler regelmæssigt.
• Kontrollér svejsemaskinens isolationsmodstand med jævne mellemrum. For at gøre dette skal du anvende den relevante måleenhed.
Invertersvejsemaskine
109
