Invertorová svářečka 120 A
Průměr svařovacího drátu max.:
0,9 mm
Délka hadicového obalu
2,5 m
Typ a rozsah průměrů elektrod
Dotyková elektroda 0,8 mm nebo
0,9 mm Jmenovitý proud
100 %
38 A
60 %
49 A
10 %
120 A

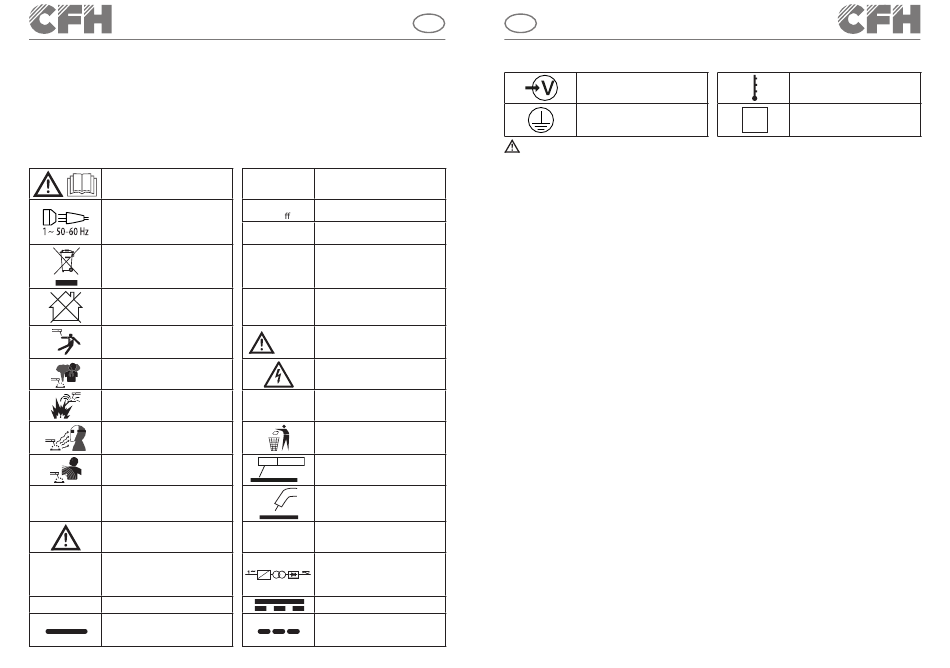

Vysvětlení symbolů
Varování! Přečtěte si tento návod k
obsluze.
Síťový vstup: počet fází
a rovněž symbol stř. pr.
a hodnota jmenovitého kmitočtu.
Vedle uvedený symbol
přeškrtnuté pojízdné popelnice
znamená, že se na toto zařízení
vztahuje směrnice 2012/19/EU.
Nepoužívejte zařízení v obytných
oblastech, kde by bylo napájeno z veřejné
nízkonapěťové sítě.
Úraz elektrickým proudem
ze svařovací elektrody může
mít za následek smrt!
Vdechováním svařovacího kouře
můžete ohrozit své zdraví.
Jiskry vznikající při sváření
mohou způsobit výbuch či požár.
Záření oblouku může škodit vašim očím a
poškozovat vám pokožku.
Elektromagnetická pole mohou narušovat
funkci kardiostimulátorů.
Pozor, možná nebezpečí!
Nejvyšší jmenovitá hodnota
I
síťového proudu
1 max
F
Třída izolace
Naměřená hodnota
nejdelší doby svařování
v nepřetržitém režimu tON (nejv.)
62
CZ
Nejvyšší jmenovitá hodnota
I
svařovacího proudu
2 max
Efektivní hodnota nejvyššího přípustného
I
síťového proudu
1 e
Jmenovitá hodnota
U
svorkového napětí
0
Jmenovitá hodnota
U
síťového napětí
1
U
Jmenovité pracovní napětí
2
Hrozí nebezpečí
závažných až smrtelných poranění.
VAROVÁNÍ!
Upozornění! Nebezpečí úrazu elektrickým
proudem!
!
Důležité upozornění!
Obaly i přístroj
zlikvidujte způsobem šetrným k životní-
mu prostředí!
Obloukové svařování
obalenou tyčovou elektrodou
Svařování drátem plněným tavidlem s
ochranným svařovacím drátem plněným
tavidlem
IP21S
Třída ochrany
Jednofázový statický frekvenční měnič
transformátorový
1
f1
usměrňovač
f2
Stejnosměrný proud
Naměřená hodnota
nejdelší doby svařování
v přerušovaném režimu ΣtON
CZ
Invertorová svářečka 120 A
Vstupní napětí
Zemnicí ochrana (uzemnění)
Bezpečnostní a výstražné informace
• Používejte pouze svařovací kabely dodané se zařízením.
• Zařízení během provozu nestavte přímo ke zdi a ani na něj nepokládejte jiná zařízení, ani jej jinými
zařízeními neobklopujte. Pouze tak zajistíte dostatečné větrání ventilačními otvory.
• Zajistěte, aby bylo zařízení správně připojeno k síťovému napájení a nevystavujte síťový kabel žád-
nému mechanickému namáhání.
• Před přenášením zařízení vytáhněte síťovou zástrčku ze zásuvky.
• Pokud není v provozu, vždy zařízení přepínačem ZAPNUTO/VYPNUTO vypněte.
• Držák elektrod a ruční hořák odložte na izolovaný povrch a elektrody nevyjímejte, dokud nebudou
chladnout alespoň 15 minut.
• Pravidelně kontrolujte stav svařovacích kabelů, držáku elektrod a zemnicích svorek. Opotřebení
izolace a dílů pod napětím může mít za následek nebezpečí a zhoršit kvalitu svařování.
• Obloukovým svařováním vznikají jiskry, roztavené kapky kovu a kouř. Proto mějte prosím na pamě-
ti následující: odstraňte z pracoviště a jeho bezprostřední blízkosti veškeré hořlavé látky a/nebo
materiály.
• Zajistěte dostatečné větrání pracoviště. Pracujte se zapnutým odsávacím systémem či v dobře
větraných prostorách. Vyhýbejte se přímému vdechování plynů. Neprovádějte svařování na zásob-
nících, nádobách či potrubí, které obsahují či obsahovaly hořlavé kapaliny nebo plyny.
• Vyvarujte se přímého dotyku svařovacího okruhu, protože svorkové napětí mezi elektrodovými
kleštěmi a zemnicí svorkou může být nebezpečné a hrozí nebezpečí úrazu elektrickým proudem.
• Zařízení neskladujte ani nepoužívejte ve vlhkém či mokrém prostředí, v dešti nebo během sněžení.
Dodržujte prosím opatření dle tabulky krytí IP 21S.
• Chraňte si oči ochrannými svářečskými brýlemi navrženými k tomuto účelu.
• Noste svářečské rukavice a suchý ochranný oděv nepotřísněný olejem či mazivem, abyste ochránili
pokožku před zářením elektrického oblouku.
• Napájecí zdroj svařovačky nepoužívejte k rozmrazování potrubí.
• Záření elektrického oblouku vám může poškodit oči a způsobit popálení kůže.
• Obloukovým svařováním vznikají jiskry a kapky roztaveného kovu, zatímco svařovaný obrobek zač-
ne žhnout a po delší dobu zůstane značně horký. Proto se obrobku nedotýkejte holýma rukama.
Vždy noste speciální svářečské rukavice.
• Při obloukovém svařování se uvolňují škodlivé výpary. Pokud je to možné, dávejte pozor, abyste je
nevdechnuli.
• Chraňte se před nebezpečnými účinky oblouku a zajistěte, aby se nikdo z osob podílejících se na
pracovním procesu nepřibližoval na méně než 2 metry k oblouku.
• Během provozu svařovacího zařízení může v závislosti na podmínkách elektrické sítě v místě při-
pojení docházet k výkyvům v napájení ostatních spotřebičů. V případě pochybností se obraťte na
Ochrana před přetížením
Zařízení je vhodné ke svařování v prostře-
S
dí s vysokým rizikem úrazu elektrickým
proudem.
63
