Machine de soudage à onduleur 120 A

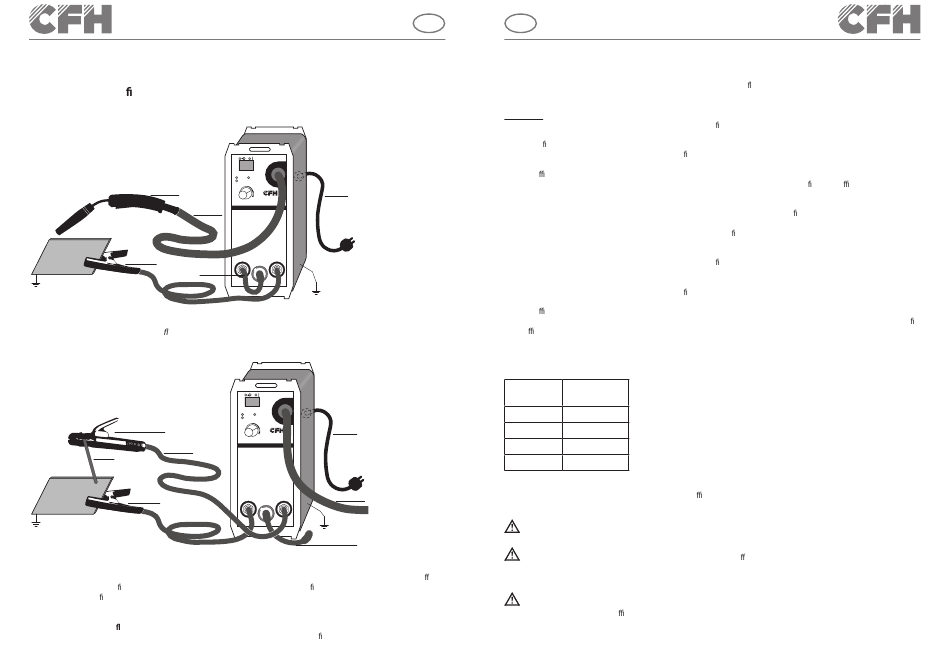

Polarités de soudage
Fonctionnement du l de soudage fourré
! Le câble de terre de la borne de terre (13) doit être connecté au pôle positif (+) à l'avant de l'ap-
pareil !
Welding gun
Welding cable
Working clamp
Electrode
supply
Earth
Câble d'alimentation ensemble de exibles torche manuelle (-) | Borne de terre (+)
Soudage à électrodes (MMA)
Electrode holder with
insulated handle
Welding cable
Electrode
Working clamp
Earth
Support d'électrode (+) | Borne de terre (-)
Démarrage
Sélectionnez d'abord le mode de soudage à l'aide de la commande rotative sur laquelle il faut appuyer. Vous pouvez basculer entre di éren-
tes fonctions et diamètres de l en appuyant sur le bouton rotatif. Pour le fonctionnement du l fourré, sélectionnez la fonction 0,8 mm ou
0,9 mm en fonction du l fourré inséré. Si vous souhaitez utiliser l'appareil pour souder avec des électrodes enrobées, sélectionnez le mode
MMA.
Fil de brasage à noyau de ux
• Assurez-vous que l'interrupteur MARCHE/ARRÊT (18) est en position « O » (« ARRÊT ») et que la che secteur (17) n' e st pas branchée sur la
42
V
FC 0.8
FC 0.9
MMA
Power cord
MIN
MAX
FSG 884
-
+
Earth
V
FC 0.8
FC 0.9
MMA
Power cord
MIN
MAX
FSG 884
-
+
Welding cable
Earth
Electrode
supply
FR
FR
Machine de soudage à onduleur 120 A
prise.
• Connectez le câble d'alimentation de la torche manuelle ou de l' e nsemble de exibles (11) à la sortie correspondante (9) de l'appareil
(marquée d'un « - »)
• Puis raccordez la borne de terre (13) à la sortie correspondante (10) de l'appareil (marquée d'un « + »).
IMPORTANT : Le câble de terre doit être connecté à la borne positive (+) à l'avant de l'appareil !
• Portez des vêtements de protection adaptés conformément aux spéci cations et préparez votre lieu de travail.
• Raccordez la borne de terre (13) à la pièce à usiner.
• Installez le l d'apport et suivez les instructions dans « Avant la mise en service ».
• Pour mettre en marche la machine de soudage, insérez la che secteur (17) dans la prise secteur et allumez-la en tournant l'interrupteur
MARCHE/ARRÊT (18) sur la position « I » (« MARCHE »).
• La LED d'a chage de la tension d' e ntrée (2) sur le panneau avant de la machine s'allume et indique que la machine est prête à fonctionner.
• Réglez le courant de soudage à l'aide du bouton rotatif (5). Vous pouvez lire le nombre d'ampères dé ni sur les a chages LCD.
Soudage à électrodes (MMA)
• Assurez-vous que l'interrupteur MARCHE/ARRÊT (18) est en position « O » (« ARRÊT ») et que la che secteur (17) n' e st pas branchée sur la
prise.
• Raccordez les câbles de soudage conformément à leur polarité et aux spéci cations du fabricant de l' é lectrode.
• Pour cela, connectez la connexion de la borne de terre (13) à la sortie correspondante (9) de l'appareil (marquée d'un « - »).
• Raccordez la connexion du support d' é lectrode (14) à la sortie correspondante (10) de l'appareil (marquée d'un « + »).
• Portez des vêtements de protection adaptés conformément aux spéci cations et préparez votre lieu de travail.
• Raccordez la borne de terre (13) à la pièce à usiner.
• Fixez l' é lectrode dans le support d' é lectrode (14).
• Pour mettre en marche la machine de soudage, insérez la che secteur (17) dans la prise secteur et allumez-la en tournant l'interrupteur
MARCHE/ARRÊT (18) sur la position « I » (« MARCHE »).
• La LED d'a chage de la tension d' e ntrée (2) sur le panneau avant de la machine s'allume et indique que la machine est prête à fonctionner.
• Réglez le courant de soudage à l'aide du bouton rotatif (5) en fonction de l' é lectrode utilisée. Vous pouvez lire le nombre d'ampères dé ni
sur les a chages LCD.
! REMARQUE : Reportez-vous au tableau suivant pour connaître le courant de soudage recommandé en fonction du diamètre de l' é lectrode.
MMA
Ø Électrode
Courant de
soudage
1,5 mm
30 – 50 A
2,0 mm
50 – 60 A
2,5 mm
55 – 85 A
3,2 mm
90 – 140 A
Pour obtenir des résultats de soudage optimaux, il est important de régler le courant correctement. Un courant trop élevé conduit à la
combustion rapide de l' é lectrode et un grand bain de soudage di cile à contrôler, tandis qu'un courant trop faible entraîne un petit bain de
soudage irrégulier.
ATTENTION :
La borne de terre (13) et le support d' é lectrode (14) ne doivent pas être mis en contact direct.
ATTENTION :
L'appareil dispose d'une protection contre la surchau e. Lorsqu'il est déclenché, le voyant jaune (3) s'allume et le
soudage est temporairement impossible. L'appareil continue de fonctionner pendant le refroidissement du ventilateur. Dès que l'appareil est
de nouveau prêt à fonctionner, le voyant jaune (3) s' é teint automatiquement et le soudage peut se poursuivre.
ATTENTION :
Veillez à ne pas frotter l' é lectrode contre la pièce à usiner. Cela peut
endommager la pièce et rendre plus di cile l'allumage de l'arc. Après avoir allumé l'arc, maintenez la distance correcte par rapport à la pièce
à usiner. La distance doit correspondre au diamètre de l' é lectrode utilisée. Pendant le soudage, maintenez cette distance aussi précise et
constante que possible. L'angle entre l' é lectrode et le sens du travail doit être compris entre 20° et 30°.
