Invertorová svářečka 120 A
3
2
4
6
19
7
8
5
9
12
24
22
23
27
22
23 26
60
15
1
14
12
13
10
11
17
27
25
26
28
26
CZ
CZ
Důležité: před připojením k plynu si pozorně přečtěte tento návod k obsluze, abyste se seznámili se zařízením. Udržujte tyto
pokyny na bezpečném místě, abyste si je mohli znovu snadno přečíst. Při předávání tohoto zařízení třetím stranám předejte
rovněž tyto pokyny.
UCHOVÁVEJTE MIMO DOSAH DĚTÍ!
18
Zamýšlené použití
Tento svařovací přístroj je vhodný pro obloukové svařování bez plynu, s ochranným svařovacím drátem plněným tavidlem. Lze jej použít s
různými kovy, jako jsou uhlíková ocel, slitinová ocel, nerezová ocel a jiná nerezová ocel. Pomocí přiloženého držáku elektrody lze přístroj
rovněž použít ke svařování elektrodou pomocí obalených elektrod. Do její výbavy patří stavová kontrolka, ukazatel tepelné ochrany a chladicí
ventilátor. Rovněž je opatřena popruhem, díky kterému ji lze bezpečně zvedat a přenášet. Používat ji smí pouze způsobilý personál či osoby
vyškolené v požadovaných úkolech a plně obeznámené s možnými hrozbami vyplývajícími z neopatrného chování.

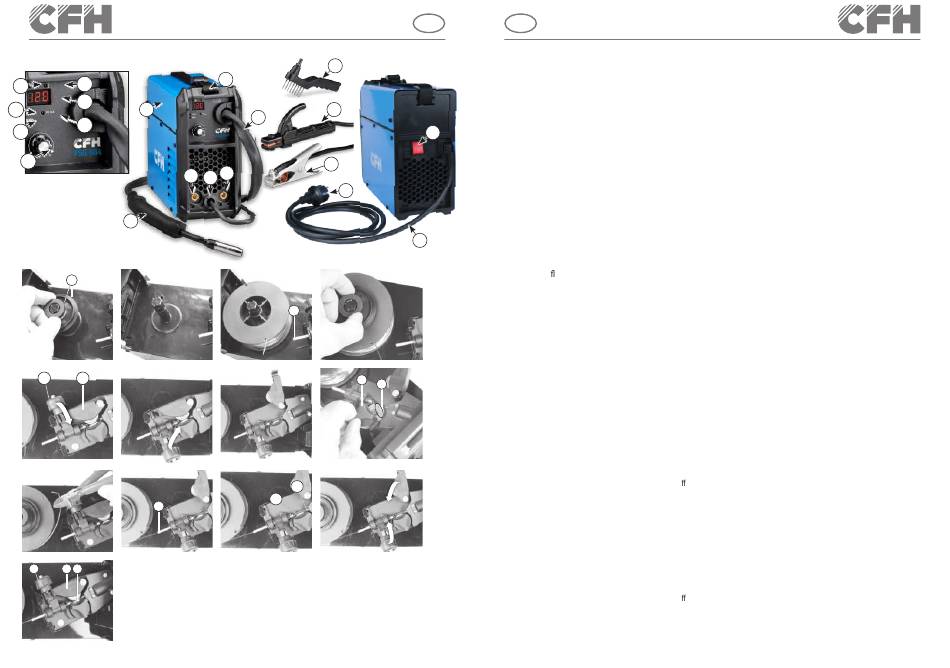

Součásti zařízení
(1) Popruh pro přenášení
(2) Kontrolka provozu (vstupní napětí)
(3) Kontrolka přehřátí (ochrana proti
16
přetížení)
(4) Výstupní napětí v ampérech
(5) Otočný kno ík (synergické funkce)
(6) Kontrolka pro svařovací drát plněný
tavidlem 0,8 mm
(7) Kontrolka pro svařovací drát plněný
tavidlem 0,9 mm
(8) MMA kontrolka
(9) Výstupní zemnicí terminál (-)
Obsah balení
1 Svářečka s drátem plněným tavidlem s
ručním hořákem a s hadicovým obalem
1 tryska hořáku (předem sestavená)
Technické údaje
MMA
Síťové napájení:
Nejvyšší svařovací proud a odpovídající
jmenovité pracovní napětí:
Jmenovitá hodnota síťového napětí:
Nejvyšší jmenovitá hodnota síťového proudu:
Nejvyšší přípustný efektivní vstupní proud:
Jmenovitá hodnota svorkového napětí:
Třída ochrany:
Tloušťka svařovaného materiálu:
Svařovací drát plněný tavidlem
Síťové napájení:
Nejvyšší svařovací proud a odpovídající
jmenovité pracovní napětí:
Jmenovitá hodnota síťového napětí:
Nejvyšší jmenovitá hodnota síťového proudu:
Nejvyšší přípustný efektivní vstupní proud:
Jmenovitá hodnota svorkového napětí:
Třída ochrany:
Tloušťka svařovaného materiálu:
Buben se svařovacím drátem max:
Invertorová svářečka 120 A
(10) Výstup držáku elektrod (+)
(20) Tryska hořáku
(11) Napájecí kabel ručního svařovacího
(21) Kontaktní tryska
hořáku vybavený hadicovým obalem
(22) Seřizovací šroub
(12) Ruční svařovací hořák pro obloukové
(23) Tlaková přívodní jednotka
svařování vybavený hadicovým obalem
(24) Držák cívky
(13) Zemnicí svorka MK 300 A
(25) Držák podávacího válce
(14) Držák elektrod EH 200 A
(26) Podávací válec
(15) Svářečské kladívko
(27) Vstup drátu
(16) Napájecí kabel
(28) Držák pro montáž kabelů
(17) Síťová zástrčka
(18) Přepínač ZAPNUTO/VYPNUTO
(19) Poklop údržby
2 dotykové elektrody (1 x 0,9 mm
1 popruh pro přenášení
předem sestavená; 1 x 0,8 mm)
1 Struskové kladivo s drátěným kartáčem
1 držák elektrod EH 200 A
1 uživatelská příručka
1 zemnicí svorka MK 300 A
230 V, 50-60 Hz (stř. pr.)
15 A / 20,4 V až 120 A / 24,8 V
U1: 230 V
I1 max: 23 A
I1 e : 7,3 A
U0: 86 V
IP21S
max. 4,0 mm
230 V, 50-60 Hz (stř. pr.)
30 A / 15,5 V až 120 A / 20 V
U1: 230 V
I1 max: 19,5 A
I1 e : 6,2 A
U0: 86 V
IP21S
max. 4,0 mm
cca 1 000 g
