Fülldraht-Schweißgerät FSG 884
3
2
4
6
19
7
8
5
9
12
24
22
23
27
22
23 26
6
15
1
14
12
13
10
11
17
27
25
26
28
26
DE
DE
Wichtig: Lesen Sie diese Gebrauchsanleitung aufmerksam durch, um sich mit dem Gerät vertraut zu machen, bevor Sie es
an den Gasbehälter anschließen. Bewahren Sie die Anweisung auf, um sie von neuem lesen zu können. Händigen Sie bei
Weitergabe des Gerätes an Dritte auch die Anleitung aus.
NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN!
Bestimmungsgemäße Verwendung
18
Dieses Schweißgerät ist für das Lichtbogenschweißen ohne Gas mit selbstschützendem Fülldraht geeignet. Es kann mit einer Vielzahl
von Metallen wie Kohlensto stahl, legiertem Stahl, rostfreiem Stahl und anderen Edelstählen verwendet werden. Mit dem beiliegenden
Elektrodenhalter kann das Gerät auch zum Elektrodenschweißen mit Stabelektroden verwendet werden. Es verfügt über eine Kontroll-
leuchte, eine Wärmeschutzanzeige und einen Kühlventilator. Zusätzlich ist es mit einem Tragegurt ausgestattet, der das sichere Anheben
und Bewegen des Produktes ermöglicht. Ausschließlich für die Verwendung durch quali ziertes Personal oder Personen, die in den
durchgeführten Aufgaben geschult und über mögliche Gefahren durch unvorsichtiges Verhalten informiert sind.

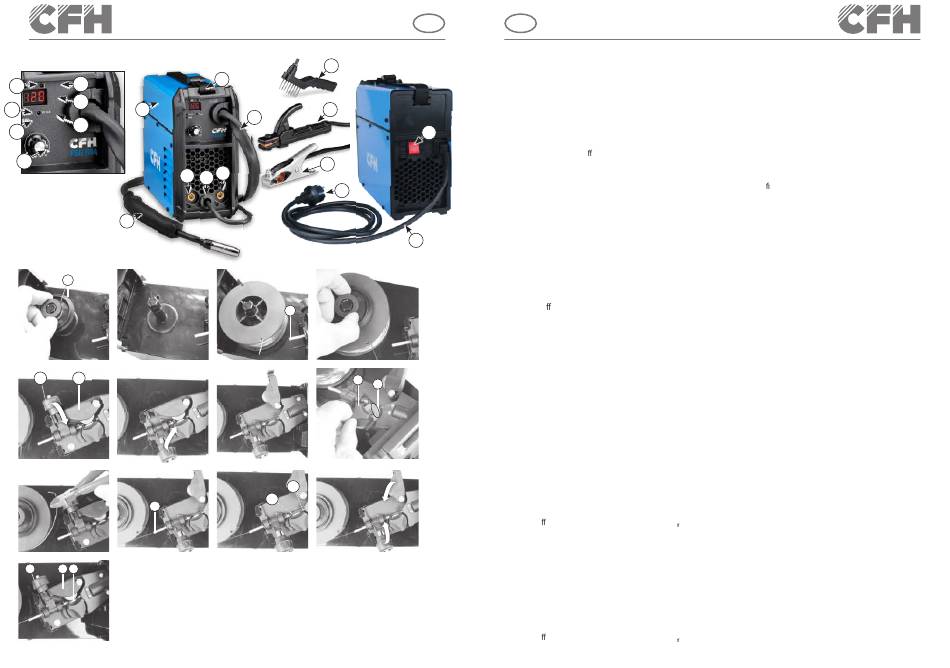

Ausstattung
16
(1) Tragegurt
(2) Kontrolllampe für Betrieb (Eingangs-
spannung)
(3) Kontrolllampe für Überhitzung
(Überlastungsschutz)
(4) Ausgangsspannung in Ampere
(5) Drehknop unktion (synergetisch)
(6) Anzeige für 0,8 mm Fülldraht
(7) Anzeige für 0,9 mm Fülldraht
(8) Anzeige MMA
(9) Ausgang Masseklemme (-)
Lieferumfang
1 Fülldrahtschweißgerät mit
Handbrenner und Schlauchpaket
1 Brennerdüse (vormontiert)
Technische Daten
MMA
Netzanschluss:
Max. Schweißstrom und die entsprechende
genormte Arbeitsspannung:
Bemessungswert der Netzspannung:
Größter Bemessungswert des Netzstroms:
Maximaler e ektiver Eingangsstrom:
Bemessungswert der Leerlaufspannung:
Schutzart:
Schweißbare Materialstärke:
Fülldraht
Netzanschluss:
Max. Schweißstrom und die entsprechende
genormte Arbeitsspannung:
Bemessungswert der Netzspannung:
Größter Bemessungswert des Netzstroms:
Maximaler e ektiver Eingangsstrom:
Fülldraht-Schweißgerät FSG 884
(10) Ausgang Elektrodenhalter (+)
(11) Versorgungskabel Handbrenner
Schlauchpaket
(12) Handbrenner zum Lichtbogen-
schweißen mit Schlauchpaket
(13) Masseklemme MK 300 A
(14) Elektrodenhalter EH 200 A
(15) Schlackenhammer
(16) Netzkabel
(17) Netzstecker
(18) EIN-/AUS-Schalter
2 Stromdüsen (1x 0,9 mm vormon-
tiert;1x 0,8 mm)
1 Elektrodenhalter EH 200 A
1 Masseklemme MK 300 A
230 V ~ 50-60 Hz (Wechselstrom)
15 A / 20,4 V bis 120 A / 24,8 V
U
: 230 V
1
I
: 23A
1max
I
: 7,3 A
1e
U
: 86 V
0
IP21S
max. 4,0 mm
230 V ~ 50-60 Hz (Wechselstrom)
30 A / 15,5 V bis 120 A / 20 V
U
: 230 V
1
I
: 19,5A
1max
I
: 6,2 A
1e
(19) Wartungsklappe
(20) Brennerdüse
(21) Stromdüse
(22) Justierschraube
(23) Druckvorschubeinheit
(24) Spulenhalterung
(25) Vorschubrollenhalter
(26) Vorschubrolle
(27) Drahtdurchführung
(28) Drahtaufnahme
1 Tragegurt
1 Schlackenhammer mit Drahtbürste
1 Bedienungsanleitung
