Inverter lasmachine 120 A
Lasapparatuur moet worden aangesloten op de openbare stroomvoorziening volgens de aanbeve-
lingen van de fabrikant. In het geval van interferentie kunnen aanvullende voorzorgsmaatregelen
nodig zijn, zoals het gebruik van lters. Het wordt aanbevolen dat de voedingskabel wordt afge-
schermd door middel van een elektrisch verbonden metalen buis, zodat er goed elektrisch contact
is tussen de mantel en de behuizing van de lasstroombron.
Het booglasapparaat moet regelmatig worden onderhouden volgens de aanbevelingen van de
fabrikant. Alle toegangs- en onderhoudsdeuren en deksels moeten worden gesloten en goed be-
vestigd wanneer het booglasapparaat in werking is. Met uitzondering van de wijzigingen en instel-
lingen die in de instructies van de fabrikant zijn gespeci ceerd, mag booglasapparatuur op geen
enkele manier worden gewijzigd. In het bijzonder moeten de vonkopeningen van de boogontste-
kings- en stabilisatieapparaten worden afgesteld en onderhouden volgens de aanbevelingen van
de fabrikant.
Vóór de inbedrijfstelling
Haal de machine en de accessoires uit de verpakking en controleer ze op beschadigingen (bijv.
transportschade).
• Bevestig de draagriem (1) aan de machine.
De uxcore lasdraad insteken
Opmerking: Afhankelijk van de toepassing zijn er verschillende lasdraden vereist.
De toevoerrol, het lasmondstuk en de draaddoorsnede moeten altijd overeenkomen.
Het apparaat is geschikt voor draadspoelen tot maximaal 1.000 g.
• De handmatige brander voor booglassen met slangenpakket is al voorgemonteerd en klaar voor
gebruik.
• Ontgrendel en open het deksel van de draadaanvoer door de vergrendeling omhoog te duwen.
• Ontgrendel de spoeleenheid door op de spoelhouder (24) te drukken en deze tegen de klok in te
draaien (zie symbool).
• Trek de spoelhouder (24) en de sluitring van de as.
• Plaats de draadspoel op de as. Zorg ervoor dat de draadspoel aan de zijkant van de draadbus is
losgewikkeld. Gebruik alleen draadspoelen (27) van het bedrijf CFH.
• Plaats de sluitring en de spoelhouder (24) terug en vergrendel ze door ze in te drukken en met de
klok mee te draaien (zie symbool).
• Draai de stelschroef (22) van de druktoevoereenheid (23) los en draai deze omhoog.
• Draai de drukrol (23) opzij.
• Maak de toevoerrolhouder (25) los door deze tegen de klok in te draaien en omhoog te trekken.
• Controleer de bovenkant van de toevoerrol (26) om te zien of de juiste draadmaat wordt aange-
geven. Indien nodig moet de toevoerrol worden omgedraaid. De uxcore lasdraad moet zich in de
bovenste groef bevinden!
• Plaats de toevoerrolhouder (25) terug en schroef deze rechtsom vast.
• Neem het uiteinde van de uxcore lasdraad en verkort het draaduiteinde met een draadsnijder of
een zijsnijder om het beschadigde uiteinde van de draad te verwijderen.
54
NL
NL
Opmerking: De uxcore lasdraad moet altijd strak worden gehouden om losraken en ontrollen te
voorkomen!
• Duw de uxcore lasdraad door de draadwartel (27). Leid de uxcore lasdraad langs de toevoerrol
(26) en schuif deze vervolgens in de draadhouder (28).
• Zwenk vervolgens de drukroleenheid (23) in de richting van de toevoerrol (26).
• Haak de stelschroef (22) in en stel de tegendruk in met de stelschroef (22). De uxcore lasdraad
moet stevig tussen de drukrol (23) en de toevoerrol (26) in de bovenste geleiding zitten, zonder
dat deze wordt afgekneld.
• Schakel het apparaat in met de AAN/UIT-schakelaar (18). Het ventilatorgeluid geeft aan dat het
apparaat klaar is voor gebruik.
• Druk op de draaiknopfunctie (5) om te schakelen tussen de verschillende modi voor uxcore las-
draad en MMA.
• Druk op de knop van de brander om de draadaanvoer te activeren en transporteer de uxcore
draad in het slangenpakket. Het proces is voltooid wanneer de draad uit de voorkant van de bran-
der (20) komt.
• Trek, voordat u de uxcore draad verwisselt, de oude uxcore draad met behulp van een tang
uit de contactpunt (21). Wanneer u een nieuwe draadspoel plaatst, zorg er dan voor dat er geen
uxcore draad in de slangeenheid achterblijft.
Elektrodelassen (MMA)
• Als alternatief kunt u het apparaat ook gebruiken voor elektrodelassen. Sluit hiervoor de elektro-
dehouder (14) en de aardklem (13) aan op de overeenkomstige aansluitingen op het lasapparaat.
• Plaats een elektrode in de klem van de elektrodehouder (14).

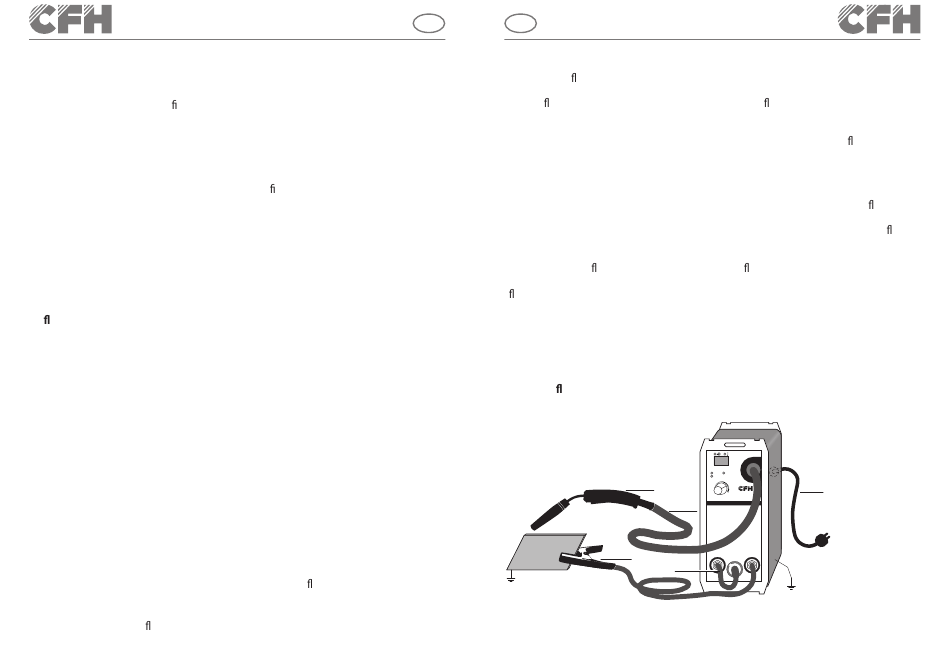

Laspolariteiten
Bediening uxcore lasdraad
! De aardkabel van de aardklem (13) moet op de pluspool (+) aan de voorzijde van het apparaat
worden aangesloten!
Earth
Slangenpakket voor voedingskabel handbrander (-) | Aardklem (+)
Inverter lasmachine 120 A
V
FC 0.8
FC 0.9
MMA
Welding gun
MIN
MAX
FSG 884
Welding cable
+
-
Working clamp
Electrode
supply
Power cord
Earth
55
