Invertersvejsemaskine
Før idriftsættelse
Tag maskinen og tilbehøret ud af emballagen, og kontrollér dem for skader (eksempelvis trans-
portskader).
• Montér bæreremmen (1) på maskinen.
Isæt svejsetråd med uxkerne
Bemærk: Alt efter anvendelse kræves der forskellige svejsetråde.
Fremføringsvalse, svejsedyse og tværsnit af tråd skal altid stemme overens.
Enheden er egnet til trådspoler på op til maksimalt 1.000 g.
• Den manuelle brænder til lysbuesvejsning med slangepakke er allerede forhåndsmonteret og klar
til brug.
• Lås dækslet til trådføderen op, og åbn det ved at skubbe låsen op.
• Lås spoleenheden op ved at trykke på spoleholderen (24) og dreje den mod uret (se symbol).
• Træk spoleholderen (24) og spændeskiven af akslen.
• Anbring trådspolen på akslen. Sørg for, at trådspolen er rullet ud på siden med trådbøsningen.
Anvend kun trådspoler (27) fra virksomheden CFH.
• Sæt spændeskiven og spoleholderen (24) på igen, og lås dem ved at trykke på dem og dreje dem
med uret (se symbol).
• Løsn justeringsskruen (22) på trykfremføringsenheden (23), og sving den opad.
• Drej trykvalsen (23) til siden.
• Løsn holderen til fremføringsvalsen (25) ved at dreje den mod uret og trække den opad.
• Kontrollér toppen af fremføringsvalsen (26) for at se, om den korrekte trådstørrelse er indikeret.
Hvis det er nødvendigt, skal fremføringsvalsen vendes om. Svejsetråden med uxkerne skal være i
øverste rille!
• Sæt holderen til fremføringsvalsen (25) på igen, og skru den med uret.
• Tag fat i enden af svejsetråden med uxkerne, og afkort trådenden med en trådskærer eller en
sideskærer for at erne den beskadigede, bøjede ende af tråden.
Bemærk: Svejsetråden med uxkerne skal altid holdes stram for at undgå, at den løsner sig og
vikles af!
• Skub svejsetråden med uxkerne gennem trådforskruningen (27). Før svejsetråden med uxkerne
langs fremføringsvalsen (26), og skub den derefter ind i trådholderen (28).
• Sving derefter trykvalseenheden (23) i retning af fremføringsvalsen (26).
• Hægt justeringsskruen (22) på, og indstil modtrykket med justeringsskruen (22). Svejsetråden
med uxkerne skal sidde fast mellem trykvalsen (23) og fremføingsvalsen (26) i den øverste tråd-
føring uden at blive klemt.
• Tænd for enheden med kontakten TIL/FRA (18). Ventilatorstøjen signalerer, at enheden er drifts-
klar.
• Tryk på drejeknapfunktionen (5) for at skifte mellem de forskellige tilstande for svejsetråd med
uxkerne og MMA.
• Tryk på brænderknappen for at aktivere trådfremføringen og transportere uxkernetråden ind i
106
DK
DK
slangepakken. Processen er fuldført, når tråden kommer ud foran på brænderen (20).
• Før skift af uxkernetråden skal du trække den gamle uxkernetråd fremad fra kontaktspidsen
(21) ved hjælp af en tang. Når der sættes en ny trådspole i, skal du sørge for, at der ikke er uxker-
netråd tilbage i slangeenheden.
Elektrodesvejsning (MMA)
• Alternativt kan du også anvende enheden til elektrodesvejsning. For at gøre dette skal du tilslutte
elektrodeholderen (14) og jordklemmen (13) til de tilsvarende tilslutninger på svejsemaskinen.
• Anbring en elektrode i elektrodeholderklemmen (14).

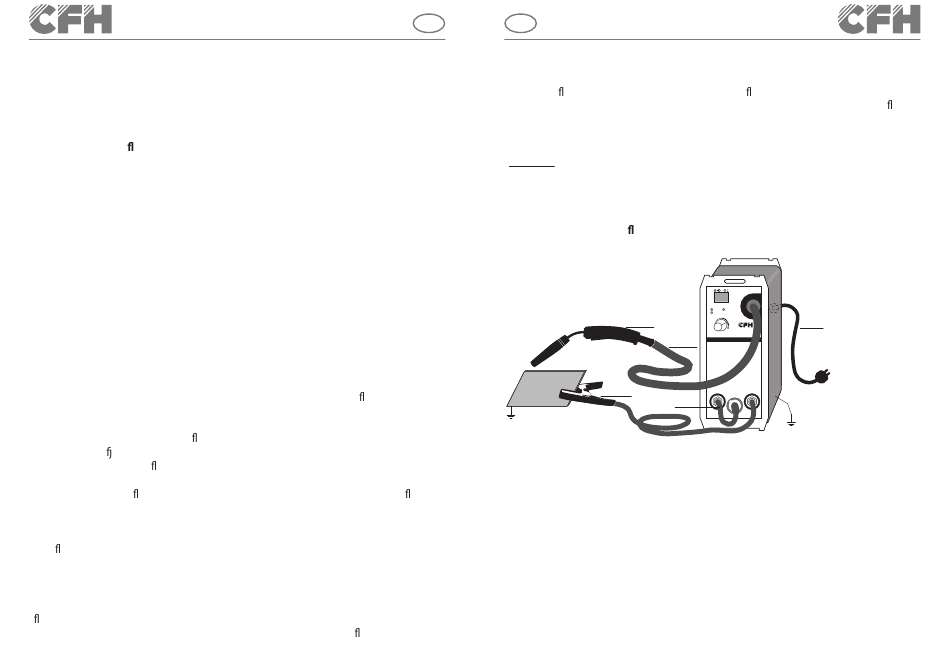

Svejsepolariteter
Drift med svejsetråd med uxkerne
! Jordkablet fra jordterminalen (13) skal tilsluttes til den positive pol (+) foran på enheden!
Earth
Pakke med forsyningskablets håndholdte fakkelslange (-) | Jordterminal (+)
Invertersvejsemaskine
V
FC 0.8
FC 0.9
MMA
Welding gun
MIN
MAX
FSG 884
Welding cable
+
-
Working clamp
Electrode
supply
Power cord
Earth
107
