Invertorová zváračka 120 A
Pred uvedením do prevádzky
Vyberte stroj a príslušenstvo z obalu a skontrolujte, či nedošlo k ich poškodeniu (napr. pri preprave).
• K stroju pripevnite popruh na prenášanie (1).
Vloženie tavného zváracieho drôtu
Poznámka: V závislosti od aplikácie sa vyžadujú rôzne zváracie drôty.
Podávací valec, zváracia dýza a prierez drôtu musia vždy zodpovedať danej aplikácii.
Zariadenie je vhodné pre cievky s drôtom do maximálnej hmotnosti 1 000 g.
• Ručný horák na oblúkové zváranie s hadicovým obalom je už vopred namontovaný a pripravený na
použitie.
• Odomknite a otvorte kryt podávača drôtu potlačením západky nahor.
• Odomknite jednotku cievky stlačením držiaka cievky (24) a jeho otočením proti smeru hodinových
ručičiek (pozrite si symbol).
• Vytiahnite držiak cievky (24) a podložku z hriadeľa.
• Umiestnite cievku s drôtom na hriadeľ. Uistite sa, že sa cievka s drôtom odvíja na strane objímky
drôtu. Používajte len cievky s drôtom (27) od spoločnosti CFH.
• Nasaďte podložku a držiak cievky (24) späť a uzamknite ich stlačením a otočením v smere hodino-
vých ručičiek (pozrite si symbol).
• Povoľte nastavovaciu skrutku (22) jednotky prívodu tlaku (23) a otočte ju nahor.
• Otočte prítlačný valec (23) na stranu.
• Uvoľnite držiak podávacieho valca (25) otočením proti smeru hodinových ručičiek a potiahnite ho
nahor.
• Skontrolujte hornú časť podávacieho valca (26), aby ste zistili, či je uvedená správna veľkosť drôtu.
V prípade potreby sa musí podávací valec otočiť. Tavný zvárací drôt musí byť v hornej drážke!
• Založte späť držiak podávacieho valca (25) a priskrutkujte ho v smere hodinových ručičiek.
• Vezmite koniec tavného zváracieho drôtu a skráťte koniec drôtu pomocou rezačky drôtov alebo
bočnej rezačky, aby ste odstránili poškodený ohnutý koniec drôtu.
Poznámka: Tavný zvárací drôt musí byť vždy pevne napnutý, aby sa predišlo uvoľneniu a rozvinutiu!
• Tavný zvárací drôt prestrčte cez káblovú priechodku (27). Tavný zvárací drôt veďte pozdĺž podáva-
cieho valca (26) a potom ho zasuňte do objímky drôtu (28).
• Potom otočte prítlačný valec (23) v smere podávacieho valca (26).
• Zaveste nastavovaciu skrutku (22) a nastavte protitlak pomocou nastavovacej skrutky (22). Tavný
zvárací drôt musí pevne sedieť medzi prítlačným valcom (23) a podávacím valcom (26) v hornom
vodiacom prvku bez toho, aby bol stlačený.
• Zariadenie zapnite pomocou hlavného vypínača (18). Zvuk ventilátora signalizuje, že zariadenie je
pripravené na činnosť.
• Stlačením otočného gombíka (5) môžete prepínať medzi rôznymi režimami tavného zváracieho
drôtu a MMA.
• Stlačte tlačidlo horáka, aby ste aktivovali podávanie drôtu a prenos tavného drôtu do hadicového
obalu. Proces je dokončený, keď drôt vyjde z prednej časti horáka (20).
80
SK
SK
• Pred výmenou tavného drôtu vytiahnite pomocou klieští starý tavný drôt dopredu z kontaktného
hrotu (21). Pri vkladaní novej cievky s drôtom sa uistite, že v hadicovom obale nezostal tavný drôt.
Elektródové zváranie (MMA)
• Ako alternatívnu možnosť môžete zariadenie použiť aj na elektródové zváranie. Na tento účel pri-
pojte držiak elektródy (14) a uzemňovaciu svorku (13) k príslušným spojovacím prvkom na zvára-
com zariadení.
• Do svorky držiaka elektród (14) umiestnite elektródu.

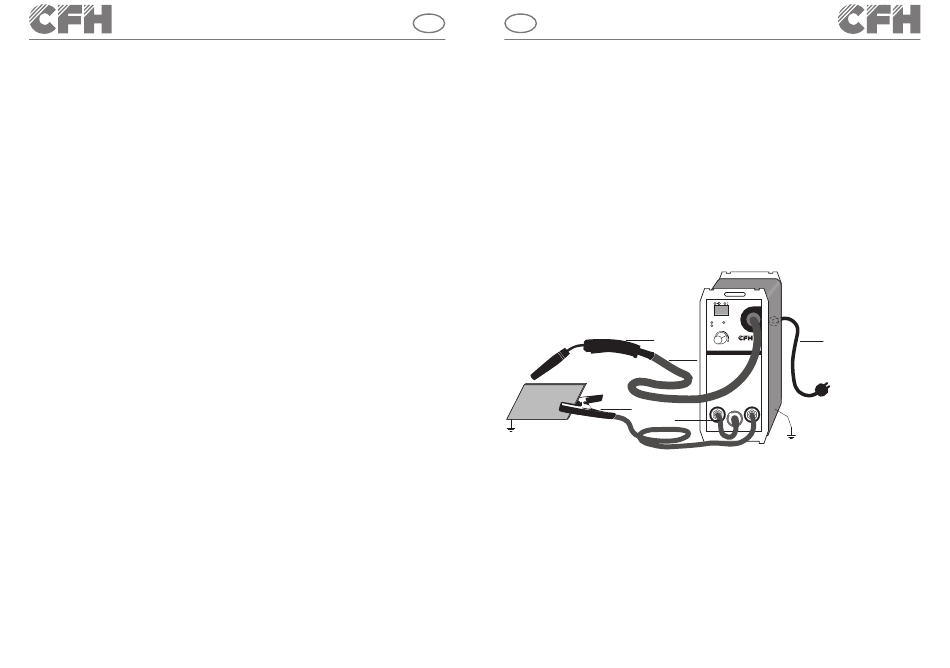

Polarity zvárania
Činnosť s tavným zváracím drôtom
! Uzemňovací kábel z uzemňovacej svorky (13) musí byť pripojený ku kladnému pólu (+) na prednej
strane zariadenia!
Earth
Hadicový obal napájacieho kábla ručného horáka (-) | Uzemňovacia svorka (+)
Invertorová zváračka 120 A
V
FC 0.8
FC 0.9
MMA
Welding gun
MIN
MAX
FSG 884
Welding cable
+
-
Working clamp
Electrode
supply
Power cord
Earth
81
