Machine de soudage à onduleur 120 A
Valeur nominale de la tension en circuit ouvert :
U0 : 86 V
Classe de protection :
IP21S
Épaisseur du matériau à souder :
max. 4,0 mm
Tambour de l de soudage max :
environ 1.000 g
Diamètre de l de soudage max. :
0,9 mm
Longueur de l' e nsemble de exibles
2,5 m
Type d' é lectrode et plage de diamètre
Pointe de contact 0,8 mm ou 0,9 mm
Courant nominal
100 %
38 A
60 %
49 A
10 %
120 A

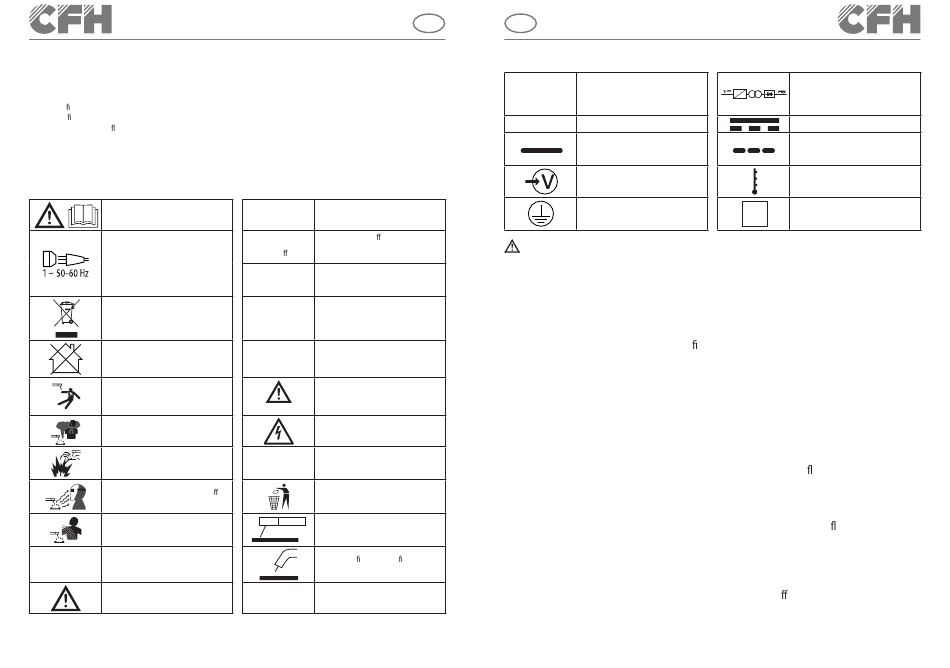

Explications des symboles
Avertissement ! Lisez ce manuel
d'utilisation.
Entrée secteur ; Nombre de phases
ainsi que le symbole AC et
la valeur de fréquence nominale.
Le symbole adjacent d'une
poubelle barrée sur
les roues indiquent que cet appareil
est soumis à la Directive 2012/19/UE.
Ne pas utiliser dans des zones résidentielles
où l'alimentation est fournie par un réseau
public d'alimentation basse tension
Un choc électrique provoqué par
l' é lectrode de soudage peut être
mortel !
L'inhalation de la fumée de soudage
peut être nocive pour votre santé.
Les étincelles de soudage peuvent
provoquer une explosion
ou un incendie.
Les rayons d'arc peuvent avoir des e ets
nuisibles pour les yeux et la peau.
Des champs électromagnétiques
peuvent perturber le fonctionnement
des stimulateurs cardiaques.
Attention, risque de dangers !
34
FR
Valeur nominale maximale du
I
courant de soudage
2 max
Valeur e ective du
I
courant secteur maximal
1 e
Valeur nominale de
U
la tension en circuit ouvert
0
Valeur nominale de
U
1
la tension secteur
U
Tension de fonctionnement nominale
2
Blessures graves à mortelles
possibles.
AVERTISSEMENT !
Prudence ! Risque de choc électrique !
!
Remarque importante !
Mettez l' e mballage et
l'appareil au rebut en respectant
l' e nvironnement !
Soudage à l'arc avec
des électrodes à tige enrobées
Soudage au l fourré avec l de soudage
fourré auto-protecteur
IP21S
Classe de protection
FR
Machine de soudage à onduleur 120 A
Valeur nominale maximale du
I
courant secteur maximal
1 max
F
Classe d'isolation
Temps de soudage le plus long
valeur de mesure en
mode continu tON (max.)
Tension d' e ntrée
Terre de protection (masse)
Informations de sécurité et d'avertissement
• Utilisez uniquement les câbles de soudage compris dans la livraison.
• Ne placez pas l'appareil directement contre le mur pendant le fonctionnement et évitez de le re-
couvrir ou de le placer entre d'autres appareils. Cela permet une ventilation adéquate à travers les
fentes de ventilation.
• Assurez-vous que l'appareil est correctement branché à la tension secteur et évitez toute tension
sur le câble secteur.
• Avant de déplacer l'appareil, débranchez la che secteur de la prise de courant.
• Éteignez toujours l'appareil à l'aide de l'interrupteur MARCHE/ARRÊT lorsqu'il n' e st pas en foncti-
onnement.
• Placez le support d' é lectrode et la torche manuelle sur une surface isolée et ne retirez pas les élec-
trodes jusqu'à ce qu' e lles aient refroidi pendant 15 minutes.
• Contrôlez régulièrement l' é tat des câbles de soudage, du support d' é lectrode et des bornes de ter-
re. L'usure des éléments isolants et des pièces sous tension peut entraîner des risques et nuire à la
qualité du soudage.
• Le soudage à l'arc crée des étincelles, de la fumée et fait fondre les pièces métalliques. Par consé-
quent, veuillez noter : Retirez toutes les substances et/ou matériaux in ammables du lieu de tra-
vail et de leur environnement immédiat.
• Assurez-vous que le lieu de travail est correctement ventilé. Travaillez avec un système d' e xtraction
ou dans des endroits bien ventilés. Évitez l'inhalation directe des gaz. Ne soudez pas des récipients,
conteneurs ou tuyaux contenant ou ayant contenu des liquides ou des gaz in ammables.
• Évitez le contact direct avec le circuit de soudage, car la tension en circuit ouvert entre les pinces
d' é lectrode et la borne de terre peut être dangereuse et il existe un risque d' é lectrocution.
• Ne stockez pas et n'utilisez pas l'appareil dans un environnement humide ou mouillé, par temps de
pluie ou de neige. Veuillez respecter la clause de protection IP21S.
• Protégez les yeux avec des lunettes de protection conçues à cet e et.
• Utilisez des gants de soudage et des vêtements de protection secs exempts d'huile et de graisse
pour protéger la peau contre les radiations émises par l'arc électrique.
• N'utilisez pas la source de courant de soudage pour dégivrer les tuyaux.
Convertisseur de fréquence statique
monophasé
1
f1
f2
transformateur -
redresseur
Courant direct
Temps de soudage le plus long
valeur de mesure en
mode intermittent ΣtON
Protection contre les surcharges
Convient pour le soudage dans des
S
environnements présentant un risque
élevé de choc électrique
35
