Växelriktarens svetsmaskin 120 A
3
2
4
6
19
7
8
5
9
12
24
22
23
27
22
23 26
86
15
1
14
12
13
10
11
17
27
25
26
28
26
SE
SE
Viktigt: Läs bruksanvisningen noggrant för att bekanta dig med verktyget innan du ansluter det till gas. Förvara bruksan-
visningen på en säker plats för framtida referens. Överlämna dessa instruktioner tillsammans med enheten om du ger den
vidare till tredje part.
FÖRVARA UTOM RÄCKHÅLL FÖR BARN!
18
Avsedd användning
Denna svetsapparat är lämplig för bågsvetsning utan gas med självskyddande usskärna. Den kan användas med en mängd olika metaller,
t.ex. kolstål, legerat stål, rostfritt stål och andra rostfria stål. Med den medföljande elektrodhållaren kan enheten även användas för elekt-
rodsvetsning med stavelektroder. Den har en indikatorlampa, en indikator för termiskt skydd och en kyl äkt. Den är också utrustad med en
bärrem som gör att produkten kan lyftas och yttas på ett säkert sätt. Får endast användas av kvali cerad personal eller personer som är
utbildade i de uppgifter som ska utföras och som är fullt medvetna om de potentiella riskerna med oaktsamt beteende.

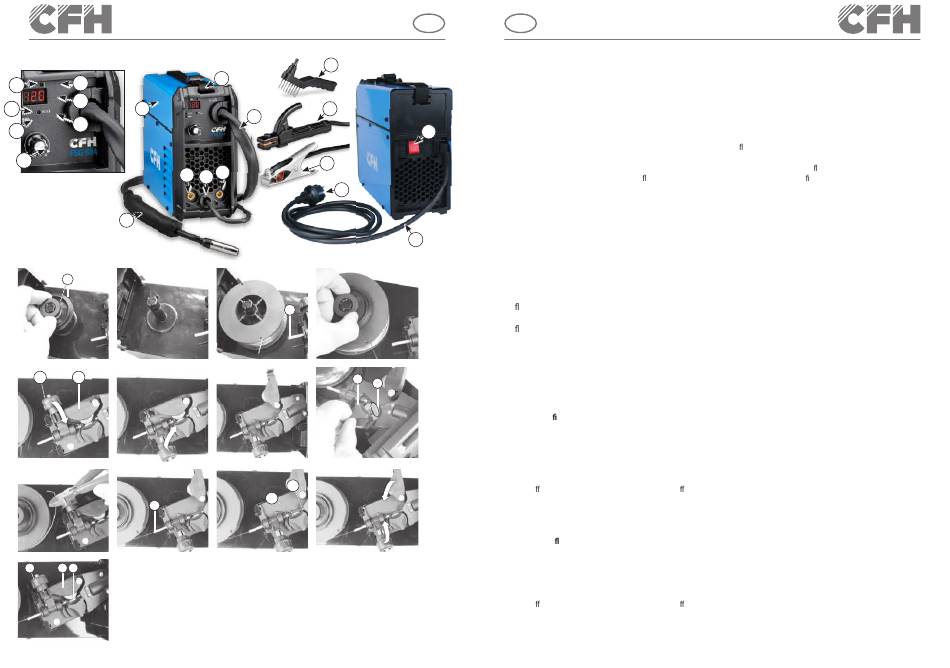

Utrustning
(1) Bärrem
(2) Kontrollampa för drift (ingångs-
spänning)
16
(3) Kontrollampa för överhettning
(överbelastningsskydd)
(4) Utgångsspänning i ampere
(5) Vridknapp (synergistisk)
(6) Display för 0,8 mm svetstråd med
usskärna
(7) Display för 0,9 mm svetstråd med
usskärna
(8) MMA-display
Leverans
1 svetsmaskin för rörtrådssvetsning med
handbrännare och slangpaket
1 brännarmunstycke (förmonterat)
Tekniska speci kationer
MMA
Nätanslutning:
Max. svetsström och motsvarande
nominell driftspänning:
Nominellt värde för nätspänning:
Högsta nominellt värde för nätströmmen:
Maximal e ektiv ingångsström:
Nominellt värde för tomgångsspänning:
Skyddsklass:
Svetsbar materialtjocklek:
Svetstråd med usskärna
Nätanslutning:
Max. svetsström och motsvarande
nominell driftspänning:
Nominellt värde för nätspänning:
Högsta nominellt värde för nätströmmen:
Maximal e ektiv ingångsström:
Nominellt värde för tomgångsspänning:
Skyddsklass:
Svetsbar materialtjocklek:
Växelriktarens svetsmaskin 120 A
(9) Jordterminal för utgång (-)
(10) Utgång för elektrodhållare (+)
(11) Slangpaket för försörjningskabel för
handbrännare
(12) Manuell brännare för bågsvetsning
med slangpaket
(13) Jordklämma MK 300 A
(14) Elektrodhållare EH 200 A
(15) Slaghammare
(16) Strömkabel
(17) Nätkontakt
(18) PÅ/AV-brytare
2 kontaktspetsar (1 x 0,9 mm förmon-
terade; 1 x 0,8 mm)
1 Elektrodhållare EH 200 A
1 Jordklämma MK 300 A
230 V ~ 50–60 Hz (AC)
15 A/20,4 V till 120 A/24,8 V
U1: 230 V
I1max: 23 A
I1e : 7,3 A
U0: 86 V
IP21S
max. 4,0 mm
230 V ~ 50–60 Hz (AC)
30 A/15,5 V till 120 A/20 V
U1: 230 V
I1max: 19,5 A
I1e : 6,2 A
U0: 86 V
IP21S
max. 4,0 mm
(19) Underhållslucka
(20) Brännarmunstycke
(21) Kontaktmunstycke
(22) Justerskruv
(23) Tryckmatningsenhet
(24) Spolhållare
(25) Hållare för matarvals
(26) Matarvals
(27) Kabelgenomföring
(28) Fäste för kabelmontage
1 Bärrem
1 Slaghammare med stålborste
1 användarhandbok
87
