6 Installation

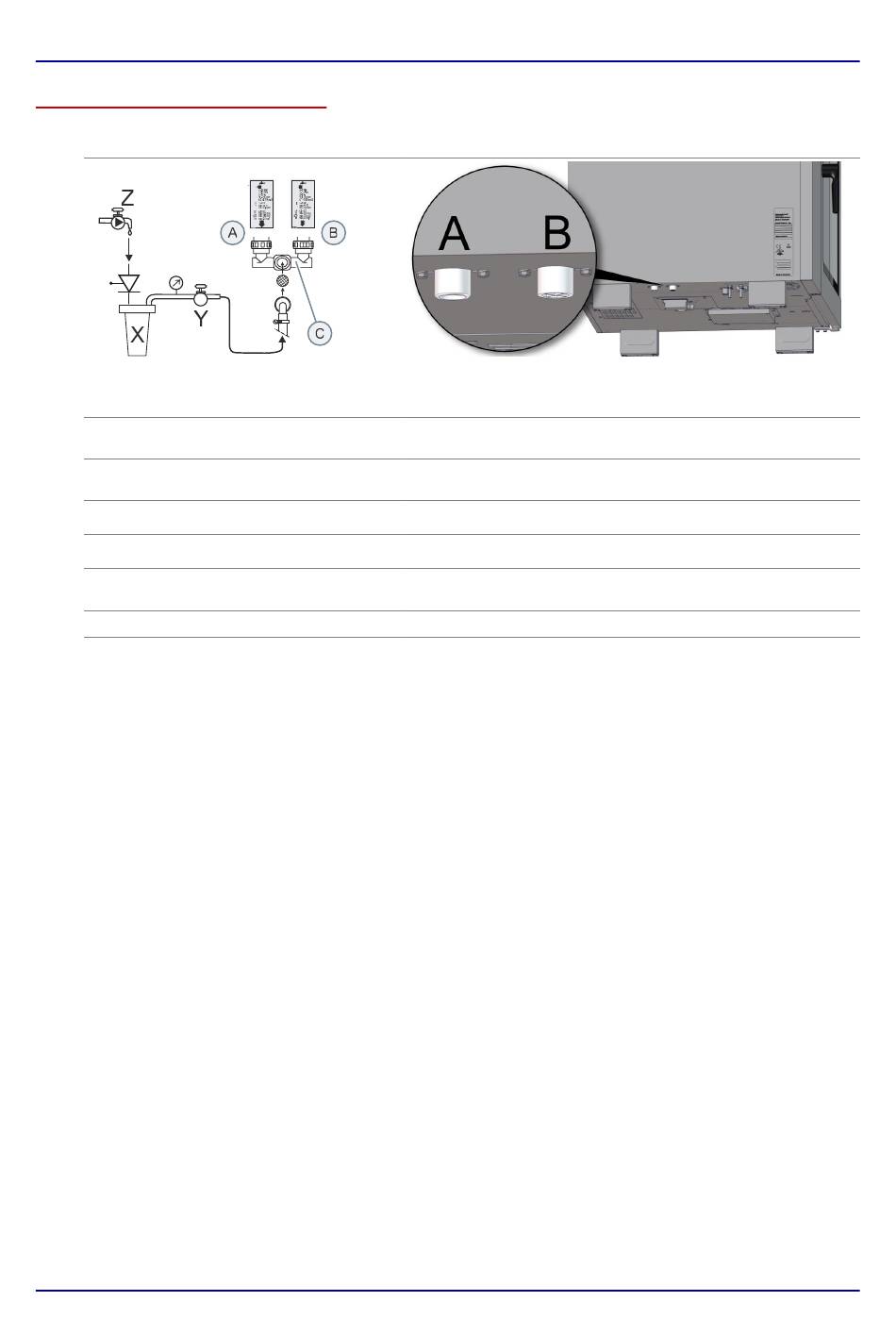

Schéma de raccordement sans traitement d'eau
Schéma de raccordement
V
Rep.
Désignation
Raccordement d'eau pour la
A
chaudière ou l'aspersion d'eau
Raccordement d'eau pour net‐
B
toyage et douchette à enrouleur
Distributeur d'eau
C
Conduite d'eau, client
Z
Filtre à sédiments 0.08 mm
X
Organe d'arrêt
Y
Sécurité anti-refoulement adap‐
V
tée (nécessaire uniquement sur
les asperseurs, si l'exigence
NSF le requiert, sinon en option)
Manuel d'installation
Prises sur l'appareil
Explication
Qualité de l'eau, voir « Caractéristiques techniques » à la
page 87
Qualité de l'eau, voir « Caractéristiques techniques » à la
page 87
-
Qualité de l'eau : Eau potable
En cas de forte saleté de l'eau, vous devez installer un fil‐
tre à sédiments de 0.08 mm.
Robinet d'eau
L'appareil peut être installé avec une sécurité anti-refoule‐
ment adapté afin de respecter les dispositions NSF.
71
