10 Plans de raccordement

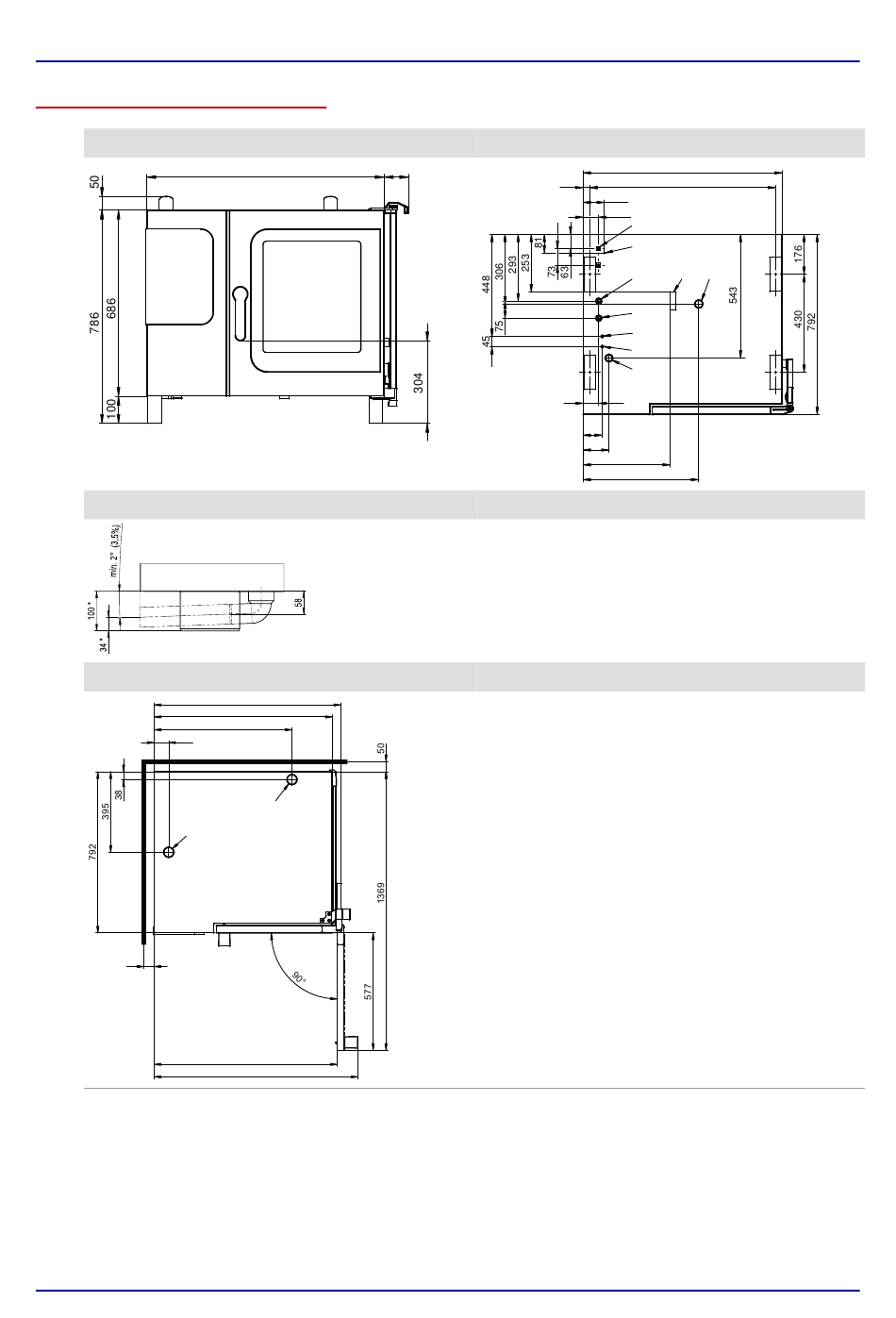

Dimensions et positions des raccordements C4 6.10 (porte escamotable / version marine)
Vue de face
Détail sortie eaux usées
Vue de dessus avec distances aux murs
72
I
50
Manuel d'installation
875
925
875
677
H
899
1001
Positions des raccordements en fond d'appareil
90
* Distance fonction de l'extension des
pieds de l'appareil (+25 mm max.)
Signification des éléments repérés
A
Raccordement d'eau Eau douceG 3/4''
B
Raccordement d'eau Eau bruteG 3/4''
C
Sortie eaux usées DN 50
D
Raccordement électrique
E
Équipotentielle
F
Raccordement du produit de rinçage (en
option)
G Raccordement du nettoyant (en option)
H
Manchon d'évacuation Æ 50 mm
I
Manchon d'aération Æ 50 mm
M Trop-plein de sécurité 80 x 25 mm
N
Raccordement Ethernet RJ45
117
875
30
816
94
67
N
E
A
M
C
B
F
G
D
69
84
114
383
508
