6 Installation
3.
4.
5.
6.
7.
Manuel d'installation

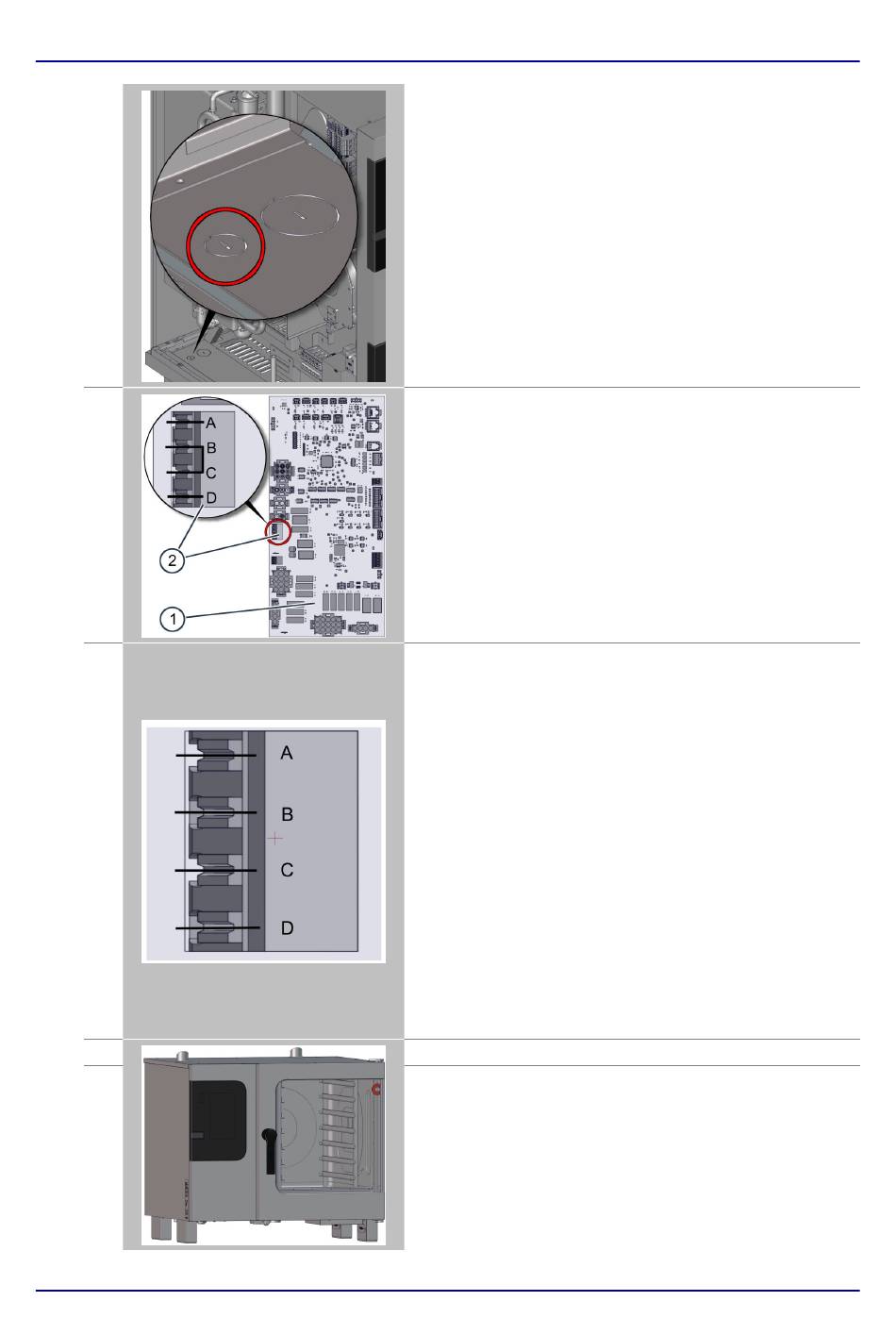

Enlever l'opercule du petit passage pré-perforé à l'en‐
■
droit repéré sur la tôle de fond du four mixte.
Passer le câble de raccordement du système d'optimi‐
■
sation d'énergie, en utilisant le presse-étoupe, à travers
la perforation, dans le compartiment électrique du four
mixte.
Passer le câble vers la CIS (SIB) et le fixer dans le
■
compartiment électrique, par exemple à l'aide de col‐
liers de câble, sur les faisceaux de câbles existants.
Enlever le pontage par fil entre les bornes (B) et (C) sur le
bornier -X37 (2).
Raccorder les bornes (A), (B), (C) et (D) du bornier -X37
(2) avec le système d'optimisation d'énergie.
Borne
Four mixte
Phase, Si four mixte
A
est activé
Phase, Si l'élément
B
chauffant du four mixte
est activé.
L'autorisation de
C
chauffe B et C doit être
pontée par le relais par
le système d'optimisa‐
tion d'énergie afin
d'autoriser le chauffa‐
ge
Neutre
D
Monter la paroi latérale du four mixte.
Mettre en service le four mixte et le système d'optimisa‐
tion d'énergie.
57
Système d'optimi‐
sation d'énergie
-
Relais de commu‐
tation
Relais de commu‐
tation
-
