5 Montage
4.
5.
6.
7.
Manuel d'installation

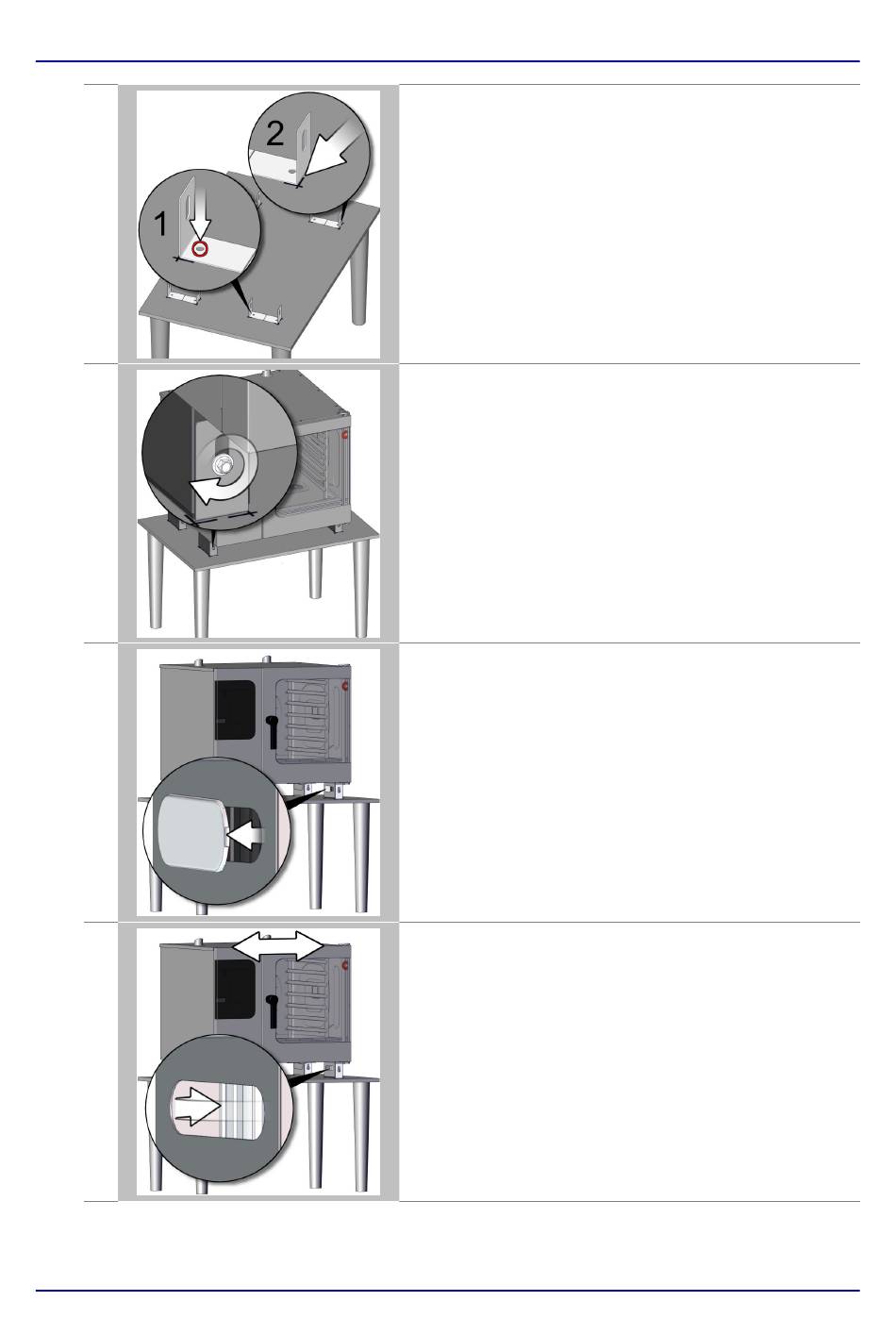

Positionner les angles selon les marquages. Relier toutes
les équerres au plan de travail de façon à ce qu'elles ne
puissent plus bouger, selon la nature du dessus de la ta‐
ble, soit par vissage (1), soit par soudage (2).
Placer l'appareil dans les équerres ainsi fixées sur le plan
de travail et remettre les vis sans les serrer.
Retirer le capot situé sur le pied de l'appareil.
Aligner l'appareil à l'horizontale à l'aide de la vis de régla‐
ge. Pour le réglage de la vis, utiliser l'outil de pied d'appa‐
reil ou une pince multiprise réglable et pour l'alignement
de toutes les horizontales, un niveau à bulle.
La pente absolue de l'appareil en service doit être de max.
2° (3.5 %) .
Information supplémentaire :
L'outil de pied d'appareil se trouve avec la documentation
client.
