5 Montage

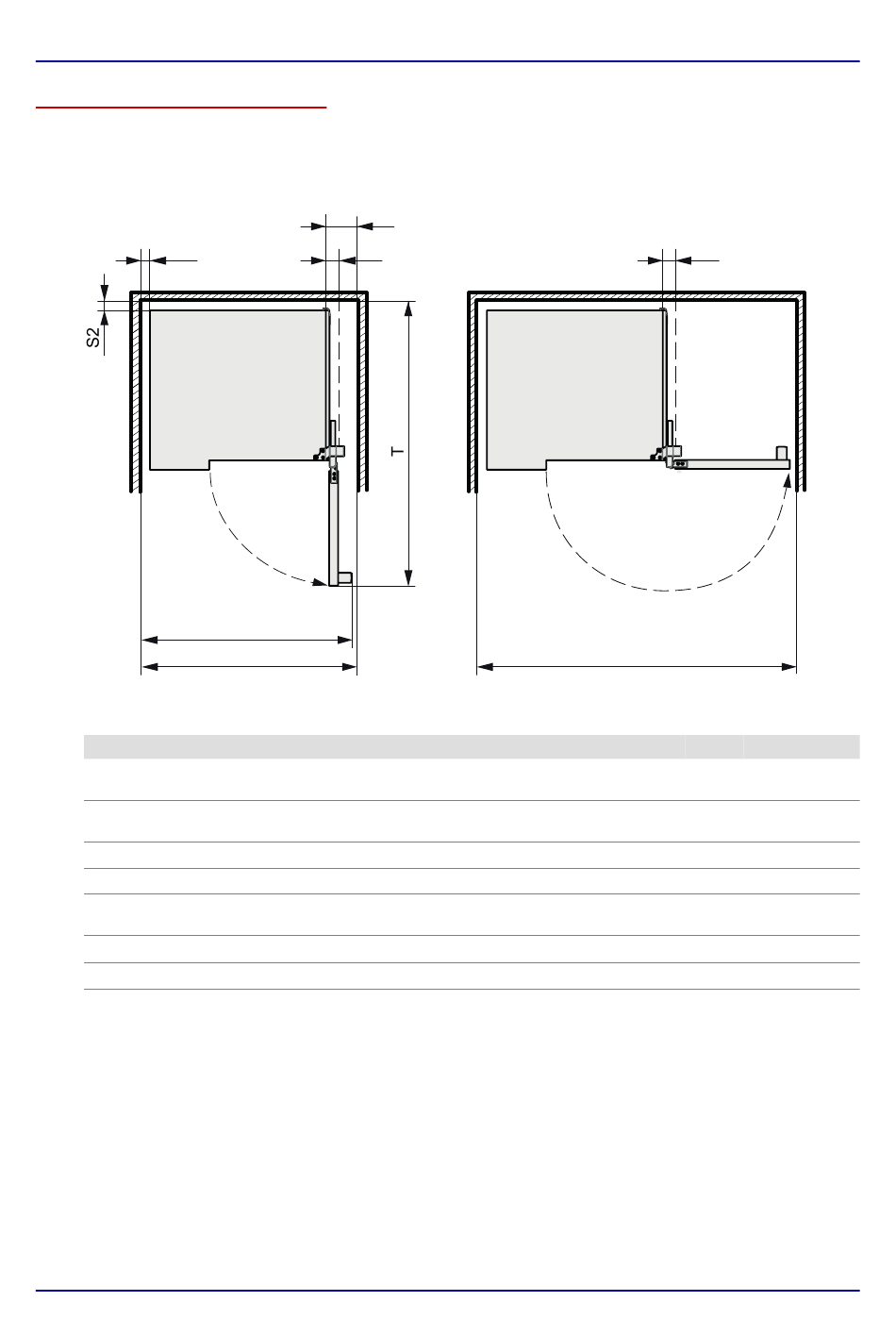

Encombrement si porte escamotable - largeur et profondeur
Le graphique et le tableau suivants indiquent l'encombrement de l'appareil pour différentes situations
d'intégration et de fonctionnement ainsi que les distances minimales horizontales par rapport aux
murs et surfaces situés à proximité. Les distances de sécurité vers la gauche, l'arrière et la droite doi‐
vent dans ce cas être respectées.
S1
Signification
B1 Encombrement en largeur, porte de l'appareil ouverte à
90°
B2 Encombrement en largeur, porte de l'appareil ouverte à
180°
B3 Encombrement en largeur, porte escamotable reculée
R
Encombrement à droite, porte escamotable reculée
T
Encombrement en profondeur en ouvrant la porte de
l'appareil
S1 Distance de sécurité à gauche
S2 Distance de sécurité derrière
S3 Distance de sécurité à droite
Manuel d'installation
R
S3
90°
B1
B3
180°
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
37
S3
B2
6.10
6.20
10.10 10.20
1051
1296
1051
1510
1960
1510
1055
1300
1055
130
130
130
1419
1824
1419
50
50
50
50
50
50
50
50
50
1296
1960
1300
130
1824
50
50
50
