10.2 Appareil à gaz et chaudière Convotherm 4 6.10

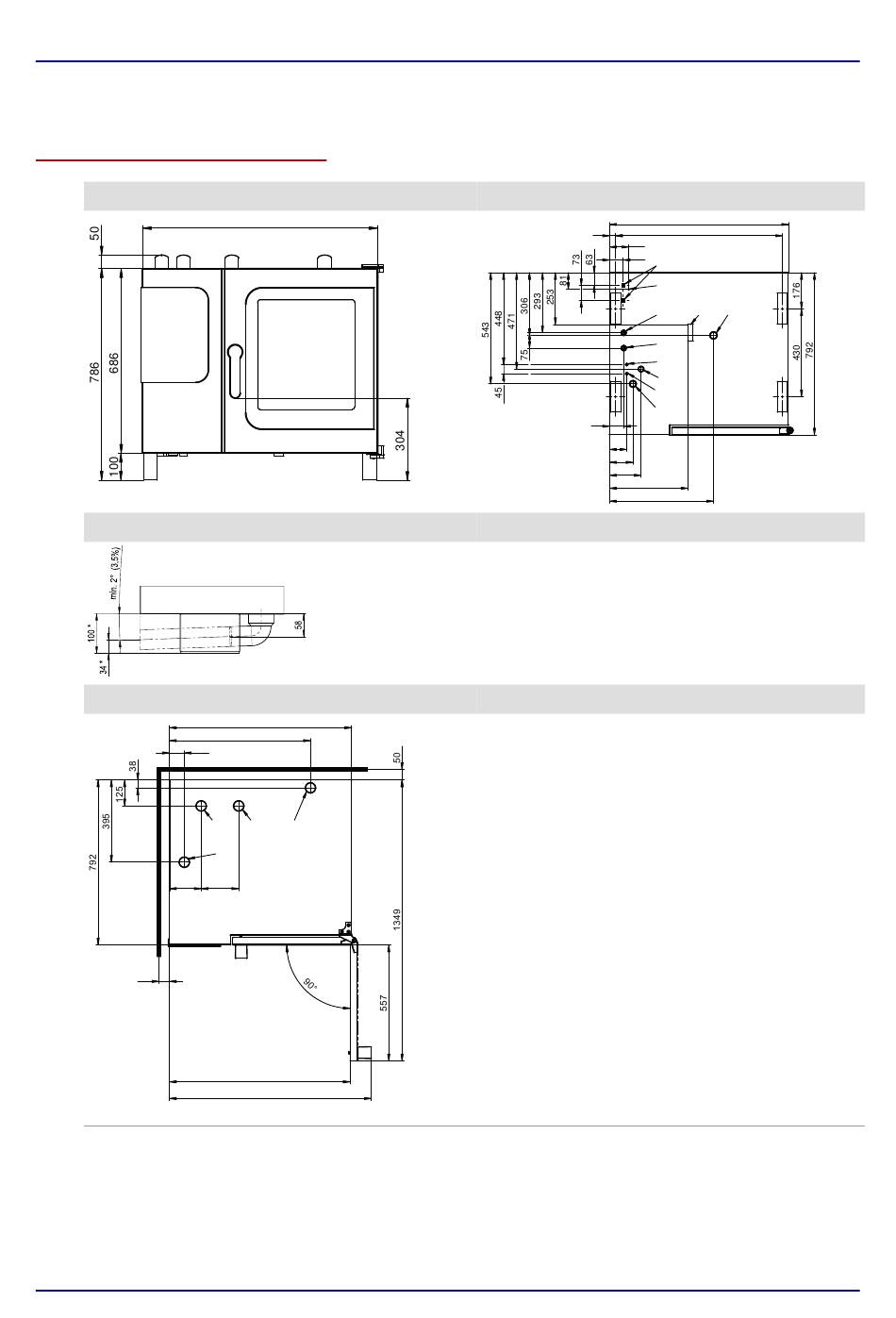

Dimensions et positions des raccordements C4 6.10 (porte de l'appareil avec charnière à droite)
Vue de face
Détail sortie eaux usées
Vue de dessus avec distances aux murs
72
153
50
Manuel d'installation
875
875
677
L
K
H
I
180
868
970
Positions des raccordements en fond d'appareil
30
69
* Distance fonction de l'extension des
pieds de l'appareil (+25 mm max.)
Signification des éléments repérés
A
Raccordement d'eau Eau douceG 3/4''
B
Raccordement d'eau Eau bruteG 3/4''
C
Sortie eaux usées DN 50
D
Raccordement électrique
E
Équipotentielle
F
Raccordement du produit de rinçage (en
option)
G Raccordement du nettoyant (en option)
H
Manchon d'évacuation Æ 50 mm
I
Manchon d'aération Æ 50 mm
J
Raccordement du gaz
K
Raccord d'échappement de gaz brûleur à
air pulsé Æ 50 mm
L
Raccord d'échappement de gaz du brûleur
de chaudière Æ 50 mm
M Trop-plein de sécurité 80 x 25 mm
N
Raccordement Ethernet RJ45
