Description de l'appareil
Description de l'appareil
Structure mécanique

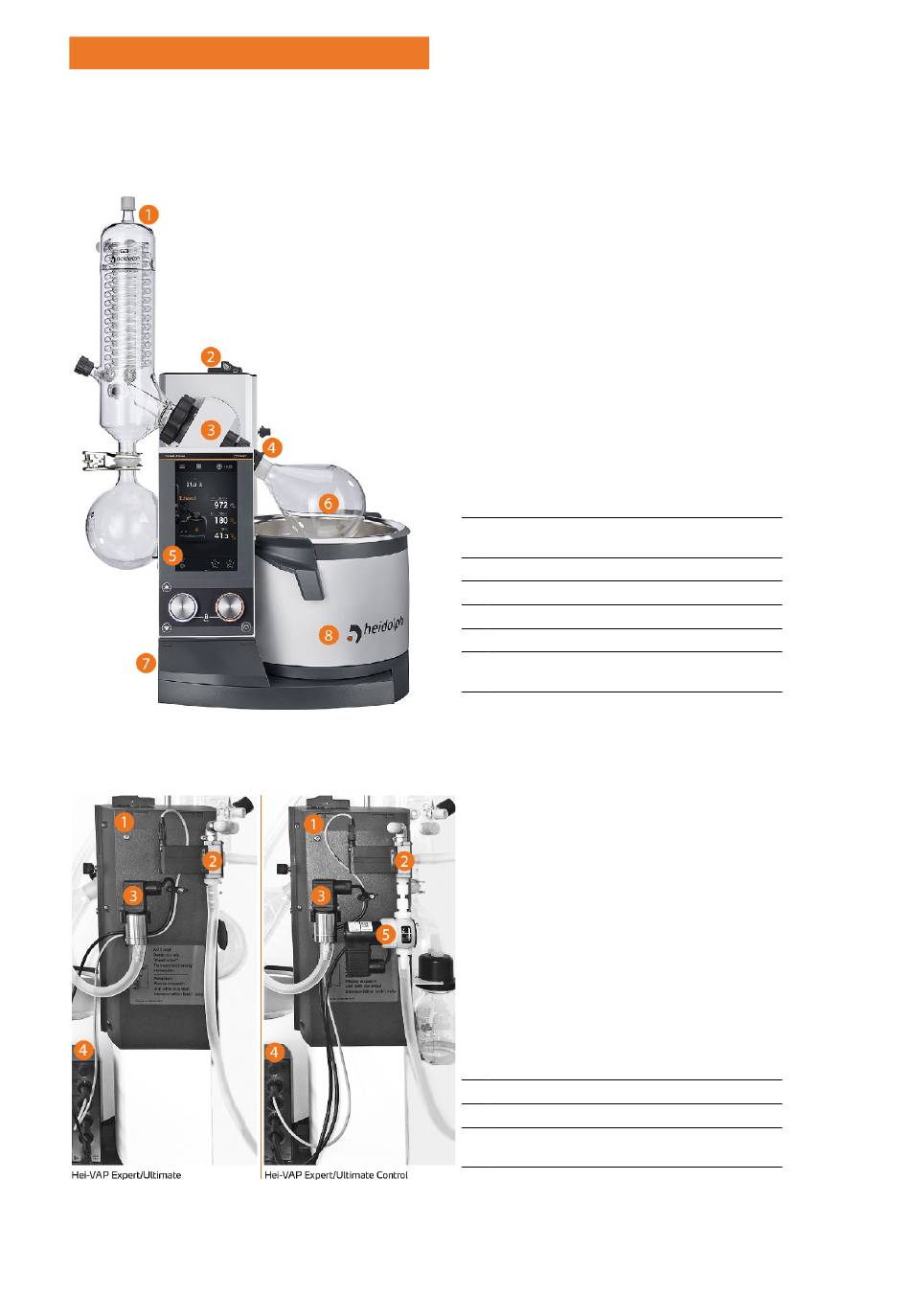

Vue de face
Les variantes Hei-VAP Expert et
Hei-VAP Ultimate présentent une struc-
ture mécanique identique, mais sont
pourvues de panneaux de commande
différents.
La figure montre un exemple de la
variante Hei-VAP Ultimate avec verrerie
G3 :
Condenseur (ex. G3) avec ballon de
1
récupération
Réglage de l'angle d'inclinaison du ballon
2
d'évaporation
3
Entraînement du ballon d'évaporation
4
EasyClip ballon d'évaporation
5
Panneau de commande
6
Ballon d'évaporation
Interrupteur de marche/arrêt (sur le côté
7
de l'appareil)
8
Bain de chauffe
Raccords de l'appareil
A gauche : Hei-VAP Expert/
Ultimate Control pour l'utilisation avec
une pompe à vide à vitesse variable
A droite : Hei-VAP Expert/
Ultimate Control avec soupape de vide
pour l'utilisation avec une pompe à vide
à membrane.
Pour les variantes Hei-VAP Expert/
Ultimate sans fonction Control, il n'y a
pas de Control-Box (4).
Unité de vide avec des composants pour la
1
régulation du vide
2
Soupape de purge d'air
3
Capteur de vide
Control-Box (seulement pour les variantes
4
[Control])
5
Soupape à vide
132
