Enviro C60I Manuel D'instructions page 52

7. Si vous disposez de l'option de plateau média 50-3343 (cadre en verre), placez les bandes de cadre
autour du plateau avant d'installer les doublures latérales. Si vous utilisez le plateau média 50-3344 (lit
média en verre) ou 50-3342 (kit d'éclairage), installez le support du plateau après les doublures latérales.
8. Placez les doublures latérales dans les rainures latérales du plateau de support. Les 50-3339
(Ledgestone) et 50-3340 (émaillé) seront placés en bas et tournés vers le haut jusqu'à ce qu'ils soient en
place. Le 50-3338 (cannelé) sera placé à l'arrière et tourné vers l'intérieur jusqu'à ce qu'il soit en place.
Une fois en place, fixez le dessus avec les dispositifs de retenue à l'aide d'un tournevis Torx T-20. Si vous
9. Si vous utilisez le 50-3344 (lit de support en verre) ou le 50-3342 (kit d'éclairage), vous pouvez
maintenant recouvrir l'intégralité du bac de support d'une fine couche de galets de verre ; une seule
10. Vous avez maintenant installé avec succès vos panneaux et votre base média. Vous pouvez
maintenant disposer votre ensemble optionnel 50-3347 (Log & Rock Set) ; consultez les fiches
d'instructions pour plus de détails.
IMPORTANT : SI LA FENTE D'AIR AUTOUR DU BRÛLEUR EST BLOQUÉE PAR DES MÉDIAS,
CELA EMPÊCHERA LE CHEMINÉE DE BRÛLER CORRECTEMENT.
52
Installation secondaire

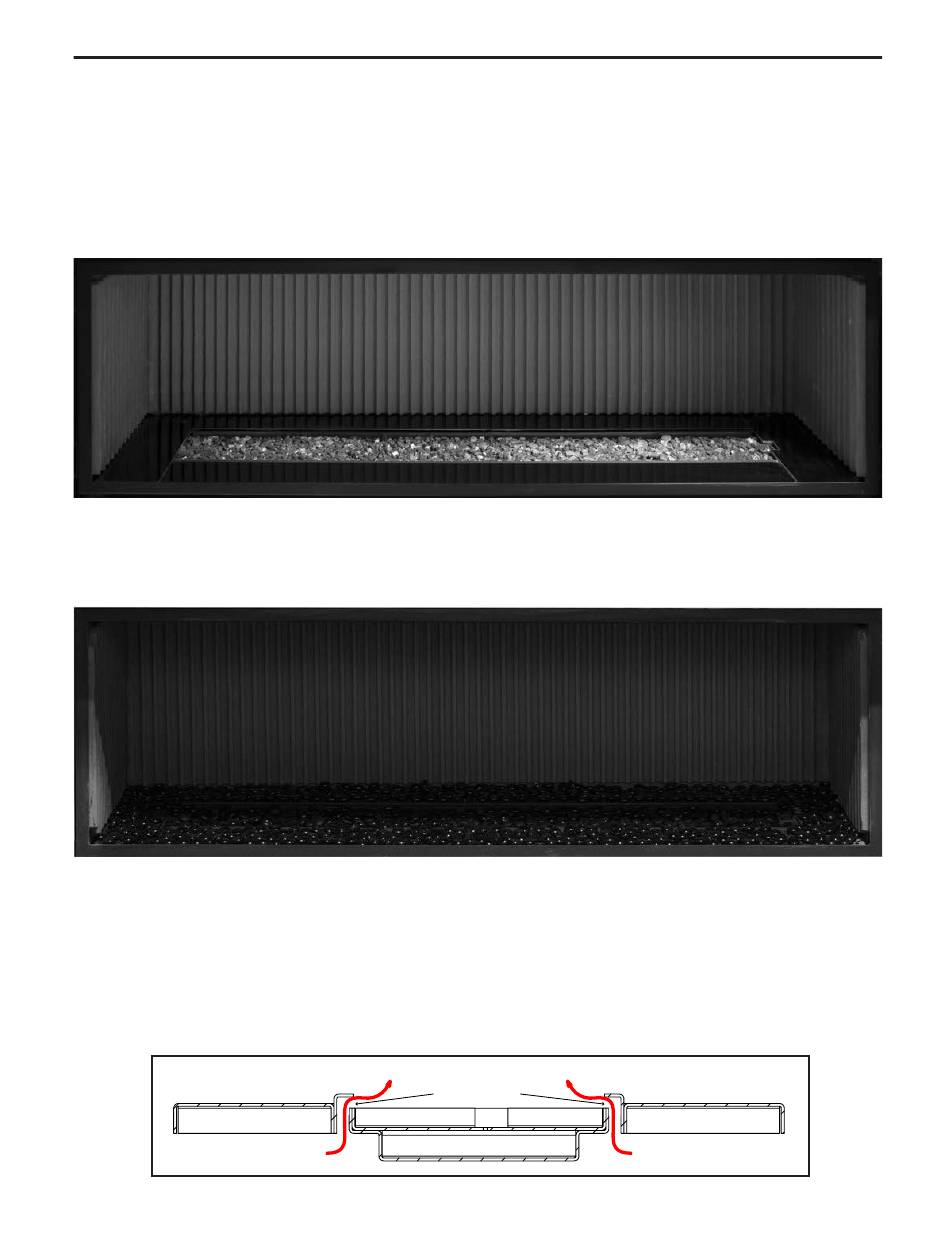

Figure 61 Lunette en verre avec vermiculite
Figure 62 Lit de support en verre
AIR SLOT
AIR
Figure 65 Coupe transversale latérale du brûleur
AIR
