Étape 4. Une fois le trou encadré, le manchon mural installé et le tuyau s'étendant dans le mur, passez
à l'extérieur. Fixez la terminaison au tuyau à l'aide de RTV et de Mil-Pac ou de Rutland No 78
Stove and Gasket Cement pour sceller les joints. Le tuyau d'aération doit s'étendre dans le
capuchon d'aération d'au moins 1¼ pouces (3,2 cm). Fixez la connexion entre le capuchon
d'aération et le tuyau en fixant les deux (2) sangles en tôle, qui s'étendent de l'assemblage du
capuchon d'aération à la paroi extérieure du tuyau d'aération. Pliez toute partie restante de la
sangle vers le capuchon d'aération. Security Secure Vent utilise un capuchon à verrouillage par
rotation.
Étape 5. Positionnez la terminaison d'aération horizontale au centre du trou carré de 10 po (25,4
cm) et fixez-la au mur extérieur à l'aide des quatre vis fournies. La flèche sur la terminaison
d'aération doit pointer vers le haut. Appliquez un cordon de mastic non durcissant sur les
bords du capuchon d'aération pour assurer l'étanchéité avec le mur. Assurez-vous que les
dégagements appropriés par rapport aux combustibles ont été respectés.
t
erminaison Verticale
Étape 1. Vérifiez les instructions concernant les dégagements requis (espaces d'air) par rapport aux
combustibles lors du passage à travers les plafonds, les murs, les toits, les enceintes, les
chevrons de grenier ou d'autres surfaces combustibles à proximité. Ne remplissez pas les
espaces d'air avec de l'isolant.
Étape 2. Placez l'appareil à gaz à l'endroit souhaité. Faites descendre un fil à plomb du plafond jusqu'à
la position de sortie du conduit de fumée de l'appareil et marquez l'emplacement où l'évent
pénétrera dans le plafond. Percez un petit trou à cet endroit. Ensuite, faites descendre un fil
à plomb du toit jusqu'au trou précédemment percé dans le plafond et marquez l'endroit où
l'évent pénétrera dans le toit. Déterminez si les solives de plafond, les chevrons du toit ou
d'autres éléments de charpente obstrueront le système de ventilation. Vous souhaiterez peut-
être déplacer l'appareil ou le décaler pour éviter de couper les éléments porteurs.
Étape 3. Pour installer le boîtier de
support rond/dé à coudre
mural dans un plafond
plat, découpez un trou
carré de 10 po (25,4
cm)
dans
centré dans le trou percé
à l'étape 2. Encadrez le
trou comme indiqué sur la
figure 45.
Étape 4. Assemblez les longueurs
souhaitées de tuyaux noirs
et de coudes nécessaires
pour atteindre l'adaptateur
de l'appareil
boîtier de support rond.
Assurez-vous
les raccords de tuyaux
42
Installation initiale
INSTALLATEURS QUALIFIÉS UNIQUEMENT
:
le plafond,
jusqu'au
que tous
Sangle de
coude

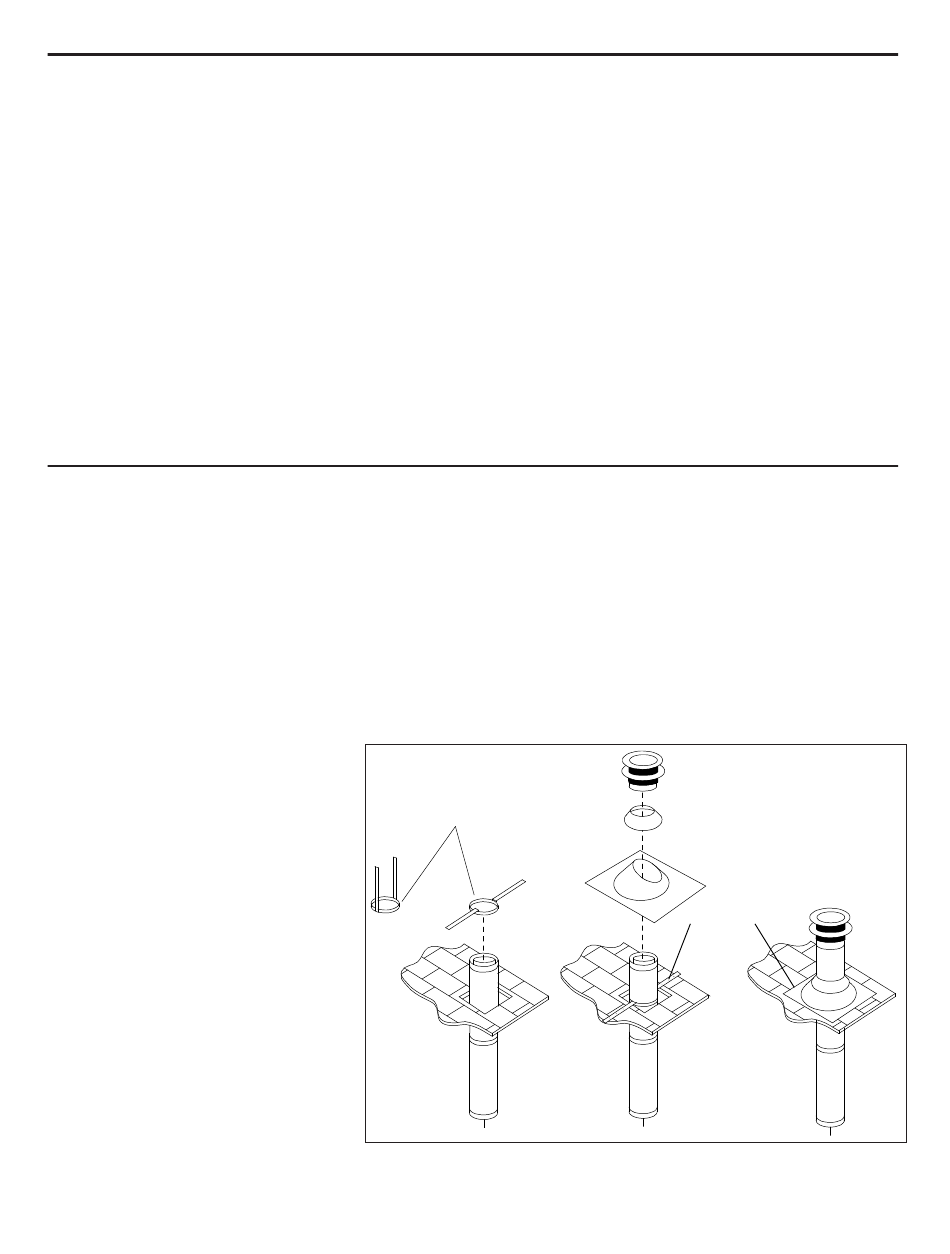

Figure 51 Terminaison de ventilation verticale
Terminaison
Vertical
Collier de
tempête
Clignotant
Clous de
toiture
