Enviro C60I Manuel D'instructions page 32

i
nstallation De l
La figure3-9 montre une installation d'évent horizontal avec des dégagements minimaux. Le bouclier
d'évent horizontal doit être utilisé lorsque la configuration d'évent minimale est utilisée. Si plus de 24 po
d'élévation verticale est utilisée, le bouclier ne doit pas être installé. Le dégagement entre l'évent et le
plafond doit être maintenu quelle que soit la hauteur d'évent verticale supplémentaire; voir la figure 35
et la figure 36.Un dégagement minimum de 1 po de tous les côtés du tuyau d'évent doit être maintenu
en tout temps, sauf indication contraire.
i
nstallation De Ventilation Verticale
La figure 40 montre une installation de ventilation verticale avec des dégagements minimums. Un
écran de ventilation vertical est nécessaire, le bouclier de ventilation horizontal n'est pas requis pour
les configurations de ventilation verticale. Un dégagement minimum de 1 po de tous les côtés du tuyau
de ventilation vertical doit être maintenu en permanence, sauf indication contraire. Veuillez consulter la
section Installation initiale - Terminaison verticale pour plus de détails.
32
Installation initiale
INSTALLATEURS QUALIFIÉS UNIQUEMENT
' :
éVent horizontal

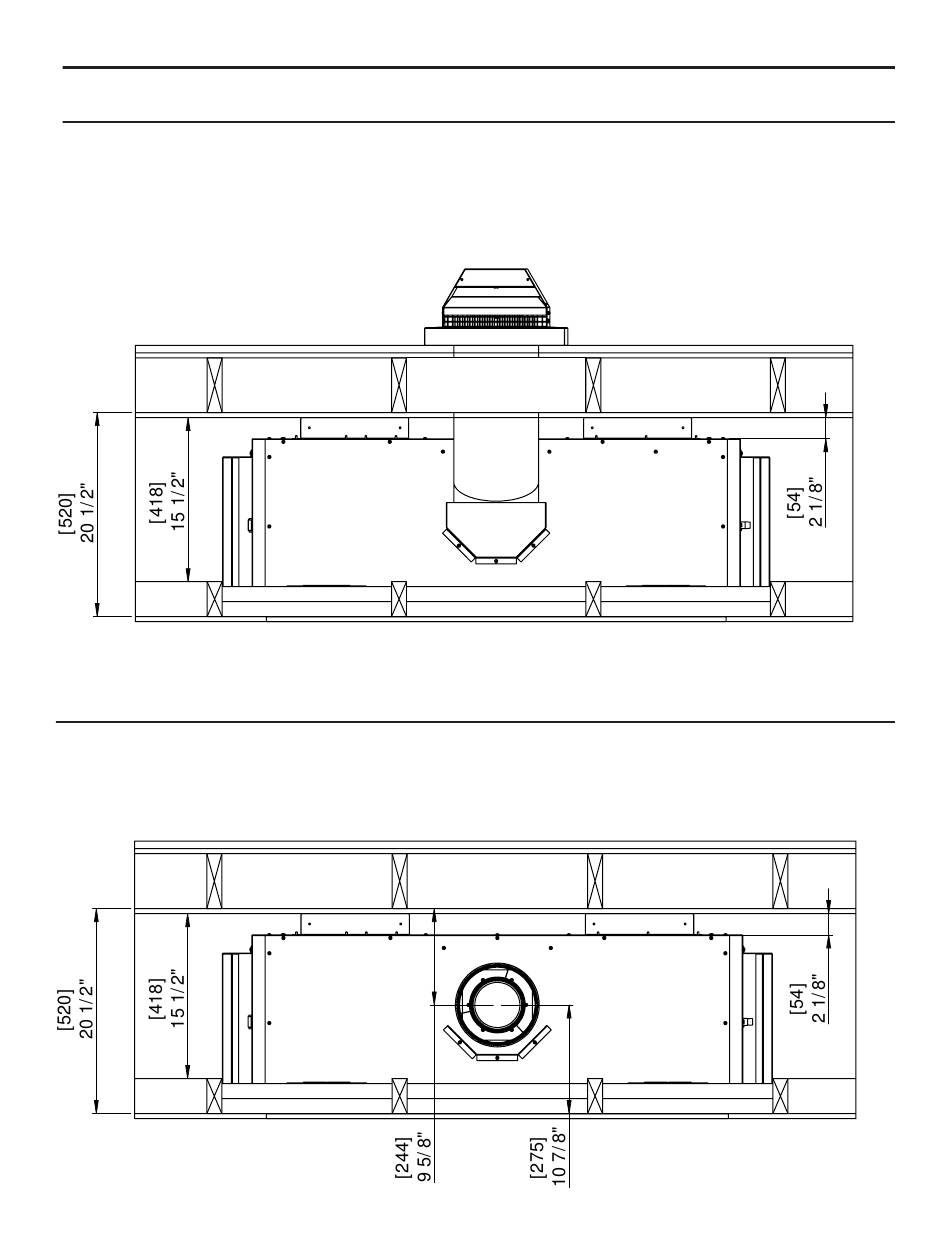

Figure 39 Dimensions pour une installation horizontale
Figure 40 Dimensions pour une installation verticale
:
