Enviro C60I Manuel D'instructions page 38

c
onfigurations De Ventilation coaxiales autorisées

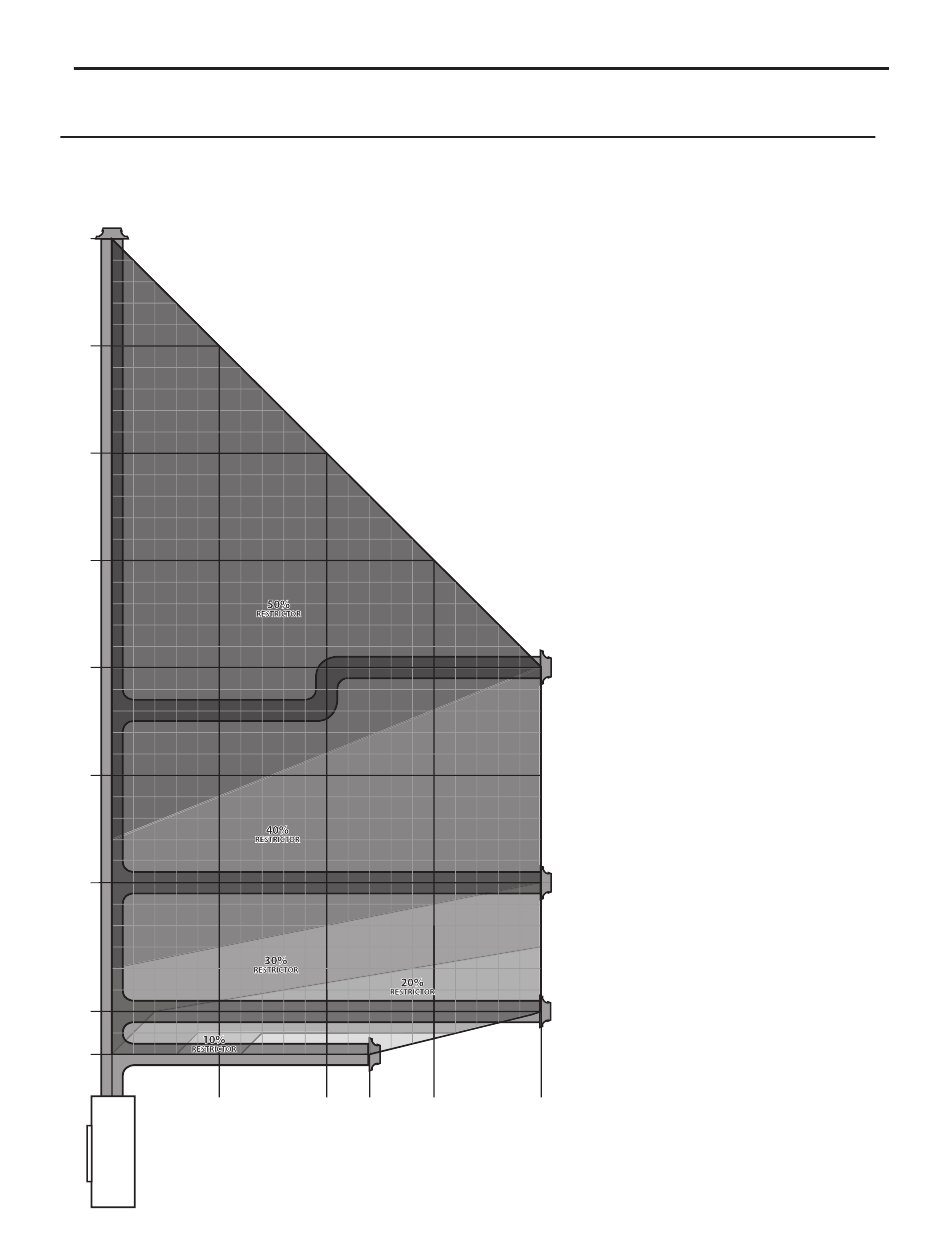

Chiffre La figure 46 montre la gamme d'options de ventilation utilisant des terminaisons verticales ou
horizontales ; toute disposition qui reste dans la zone ombrée est acceptable. Avoir le moins de coudes
possible est idéal car ils ont tendance à restreindre la circulation de l'air. La longueur totale du tuyau
40'
(12.2m)
35'
(10.7m)
30'
(9.14m)
25'
(7.62m)
20'
(6.1m)
15'
(1.52m)
10'
(3.05m)
4'
(1.22m)
2'
(0.61m)
5'
(1.52m)
Figure 46 Graphique d'évacuation du gaz naturel
** La hauteur d'évacuation verticale ne tient pas
38
Installation initiale
INSTALLATEURS QUALIFIÉS UNIQUEMENT
NG Vent
Position
NO RESTRICTOR NO RESTRICTOR NO RESTRICTOR
10' 12' 15'
(3.05m) (3.66m) (4.57m)
:
de ventilation horizontal ne peut pas
dépasser 20 pieds (6,1 m) et la longueur
totale de ventilation ne peut pas
dépasser 40 pieds (12,2 m). N'importe
quelle combinaison de montée et de
descente peut être utilisée à condition
qu'elle se trouve dans la zone ombrée
(un total de trois (3) coudes à 90˚
ou six (6) coudes à 45˚ peuvent être
utilisés. En plus de ce qui est indiqué, si
un coude à 90˚ est utilisé dans le plan
horizontal, 3 pieds (91,4 cm) doivent
être soustraits de la course horizontale
autorisée (pour chaque coude à 45˚ ,
1½ pied (45,7 cm) doit être soustrait).
Remarque : L'appareil sera livré avec
6 anneaux de restriction. L'un de ces
anneaux peut être nécessaire en
fonction de la configuration de l'évent.
Celui-ci doit être installé afin d'obtenir
une efficacité et une apparence de
flamme appropriées.
Aspect de la flamme : Déterminez sur
le graphique l'emplacement de votre
configuration d'aération. N'oubliez pas
de prendre en compte les coudes dans
le plan HORIZONTAL pour la distance
horizontale comme indiqué ci-dessus.
Utilisez le restricteur d'échappement
correspondant selon
Consultez la section suivante de ce
manuel pour les détails d'installation.
Votre climat et votre altitude peuvent
modifier le restricteur requis pour votre
application particulière.
Si votre flamme est basse, vacillante
et plus bleue, augmentez la taille du
20'
(6.1m)
Votre configuration d'aération se situe-
t-elle en dehors des limites ? Utilisez
notre kit de ventilation électrique (50-
3884) pour une plage de ventilation
le graphique.
