Enviro C60I Manuel D'instructions page 44

Bande de plombier
connecté à sangle
du mur
Sangle de
mur
Figure 53 Utilisation des sangles murales.
(4) Toutes les zones occupées au-dessus du
premier étage, y compris les placards et
les espaces de rangement, traversées
par l'évent vertical, doivent être fermées.
L'enceinte peut être encadrée et recouverte
de plaques de plâtre avec des matériaux
de construction
consultez les instructions d'installation
du fabricant de l'appareil pour connaître
le dégagement minimal autorisé entre
l'extérieur du tuyau d'évacuation et les
surfaces combustibles de l'enceinte. Ne
remplissez pas les espaces d'air requis
avec de l'isolant.
44
Installation initiale
INSTALLATEURS QUALIFIÉS UNIQUEMENT
Coudes 45° (x2)
standard. Toutefois,
REMARQUES :
(1) Si un déport est nécessaire dans le grenier pour
éviter les obstructions, il est important de soutenir
le tuyau d'évacuation tous les 3' (914 mm)pour
éviter une tension excessive sur les coudes et une
éventuelle séparation. Des sangles murales sont
disponibles à cet effet (voir la figure 53).
(2) Dans la mesure du possible, utilisez des coudes à
45° au lieu de coudes à 90° . Le coude à 45° offre
moins de restriction au flux des gaz de combustion
et de l'air d'admission.
(3) Pour les installations à plusieurs étages, un pare-
feu de plafond est requis au deuxième étage et
à tous les étages suivants. L'ouverture doit être
encadrée selon des dimensions intérieures
de 10 po (254 mm) x 10 po (254 mm) , de la
même manière que celle illustrée à la figure 45.

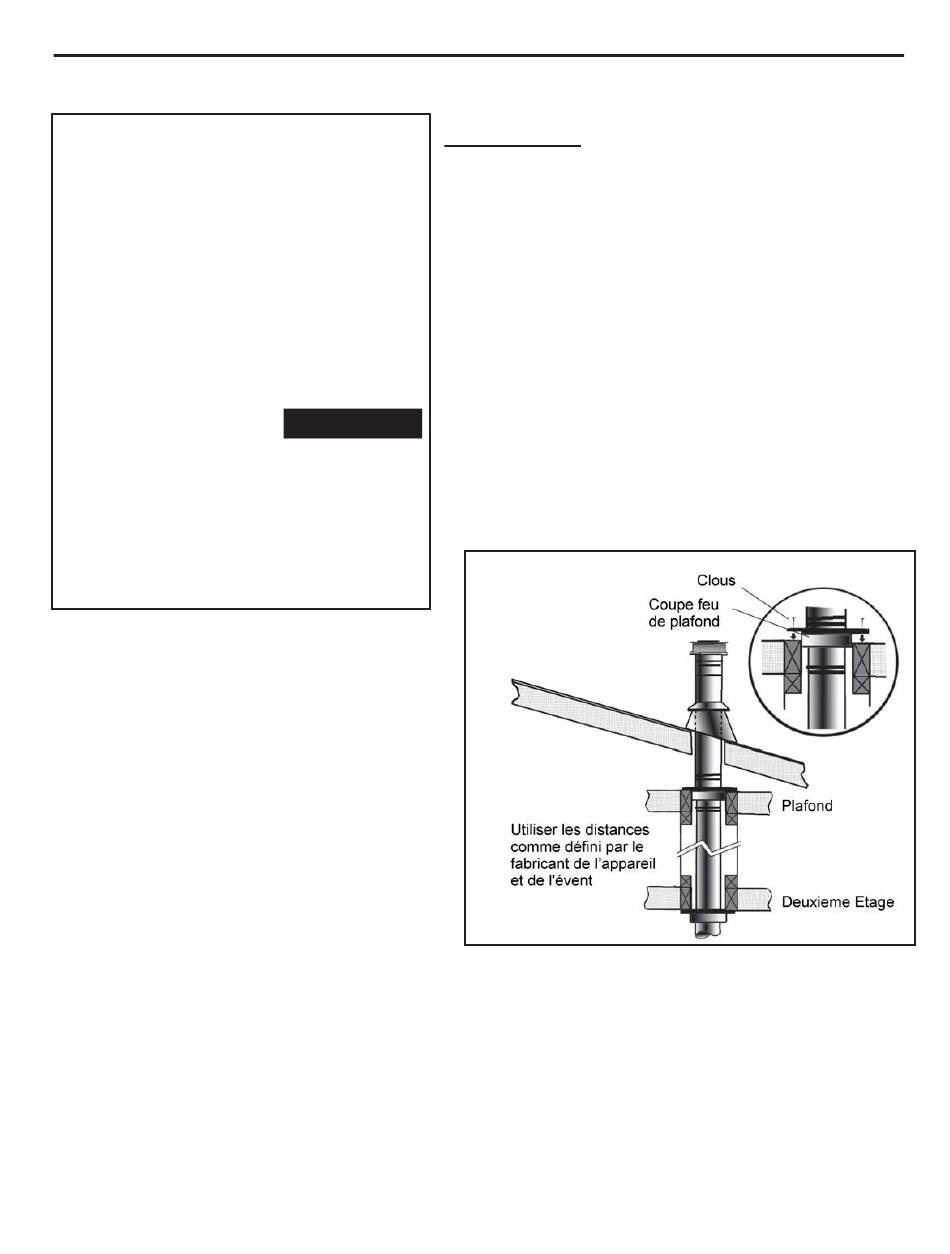

Figure 54 Installation d'un tuyau d'aération à plusieurs
étages
